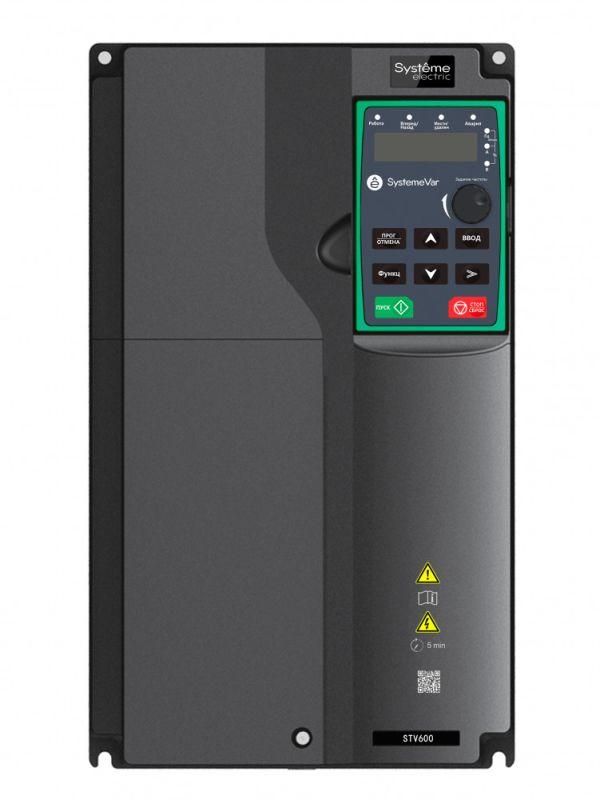

Преобразователь частоты STV600 37 кВт 400В с ЭМС C3 фильт. | STV600D37N4F3 SE APC

Преобразователь частоты 37 кВт 400В с ЭМС C3 фильтром SE от Systeme Electric (артикул stv600d37n4f3) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах - особенно там, где важна энергоэффективность, например, в насосах и вентиляторах.

Назначение и область применения

Преобразователь частоты 37 кВт 400В с ЭМС C3 фильтром SE используется для управления двигателями мощностью до 37 кВт в системах с переменной нагрузкой. Особенно эффективен в насосных станциях, вентиляционных системах, конвейерах и компрессорах. Благодаря встроенному фильтру класса С3, устройство подходит для установки в промышленных зонах без необходимости внешней фильтрации помех. Поддерживает скалярное и векторное управление без датчиков обратной связи - достаточно для большинства задач автоматизации.

Технические характеристики

• Напряжение питания: 3 фазы, 380–440 В (допуск +-15%/+10%)
• Номинальная выходная мощность: 37 кВт
• Номинальный выходной ток: 75 А
• Выходная частота: до 400 Гц
• Максимальная перегрузка: 110% от номинала до 60 секунд
• Частота сети: 50/60 Гц
• Степень защиты: IP20 (только внутри шкафа управления)
• Температурный диапазон: -10C ... +50C (при температуре выше +40C снижаются номинальные параметры)
• Охлаждение: принудительное, вентилятор
• Габариты: 200×340,6×184,6 мм
• Вес: 7,5 кг
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2
• Цифровые входы: 6
• Аналоговые выходы: 2
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023, с маркировкой QCPASS)
• Конформное покрытие плат: Class 3C3 (EN 60721-3-3) - защищает от влаги и пыли внутри шкафа

Совместимость и монтаж

Преобразователь частоты 37 кВт 400В с ЭМС C3 фильтром SE рассчитан на встраивание в силовой шкаф. Установка возможна двумя способами: настенная или фланцевая. Для работы требуется воздушный поток вокруг корпуса - не допускается герметичная изоляция устройства. Панель оператора съёмная, LED-дисплей в базовой комплектации; для более удобного управления можно заказать выносную LCD-панель SEOP-1205. Расширить количество входов/выходов позволяют два слота для плат: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (добавляет 2 DI, 6 RO). Обязательно проверьте наличие маркировки QCPASS на упаковке - она указывает на две релейные выходные группы вместо одной.

Безопасность и стандарты

• ЭМС-фильтр соответствует классу С3 по EN 61800-3 - обеспечивает совместимость в промышленной среде без дополнительных фильтров
• Конформное покрытие плат - соответствие классу 3C3 по EN 60721-3-3
• Поддержка стандарта Modbus RTU - совместимость с большинством PLC и SCADA-систем
• Гарантия: 24 месяца

Преимущества

• Встроенный фильтр класса С3 исключает необходимость внешнего EMC-фильтра - экономия места и стоимости
• Поддержка векторного управления без энкодера - высокая точность контроля момента без дорогостоящих датчиков
• Функция «пожарный режим» - позволяет запускать двигатель на максимальной мощности даже при аварийном режиме
• Удобное ПО SystemeVAR Studio - быстрый ввод в эксплуатацию, настройка параметров и диагностика через USB/COM
• Гибкая система расширения I/O - возможность адаптировать устройство под конкретную задачу без замены всего преобразователя

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного размещения в закрытом шкафу
• При температуре выше +40C снижена номинальная мощность - необходимо обеспечивать охлаждение шкафа
• Отсутствуют встроенные DC-реактор и моторный дроссель - при длинных кабелях между преобразователем и двигателем рекомендуется их установка отдельно
• Не поддерживает многодвигательное управление - один преобразователь управляет одним двигателем
• Ограниченный набор протоколов в базовой версии - для PROFIBUS, PROFINET или CANopen нужны дополнительные платы

Примеры использования

• Водоснабжение: регулирование давления в трубопроводе за счёт изменения оборотов насоса
• Вентиляция: автоматическое изменение скорости вентиляторов в зависимости от CO₂ или температуры воздуха
• Производственные линии: плавный запуск и остановка конвейеров для предотвращения механических ударов
• Компрессоры: поддержание постоянного давления в пневмосистеме с минимальным потреблением энергии
• Пожарные системы: активация насоса на 100% мощности при сигнале тревоги благодаря функции «пожарный режим»

Практические советы

• Перед монтажом проверьте напряжение сети - допуск 380–440 В, но скачки выше 440 В могут вызвать отказ
• Длина кабеля от преобразователя до двигателя не должна превышать 100 метров без дросселя - иначе возникнут импульсные помехи
• Для длительной работы при температуре выше +40C увеличьте объем шкафа или добавьте дополнительное охлаждение
• Обязательно используйте ПО SystemeVAR Studio для первоначальной настройки - проще и надёжнее, чем ручной ввод через панель
• Если нужна вторая релейная группа - убедитесь, что на упаковке есть маркировка QCPASS (модели после 15.03.2023)
• Запасайте место в шкафу под платы расширения - они занимают дополнительное пространство рядом с основным устройством
