Преобразователь частоты STV320 37 кВт 400В | STV320D37N4 SE APC

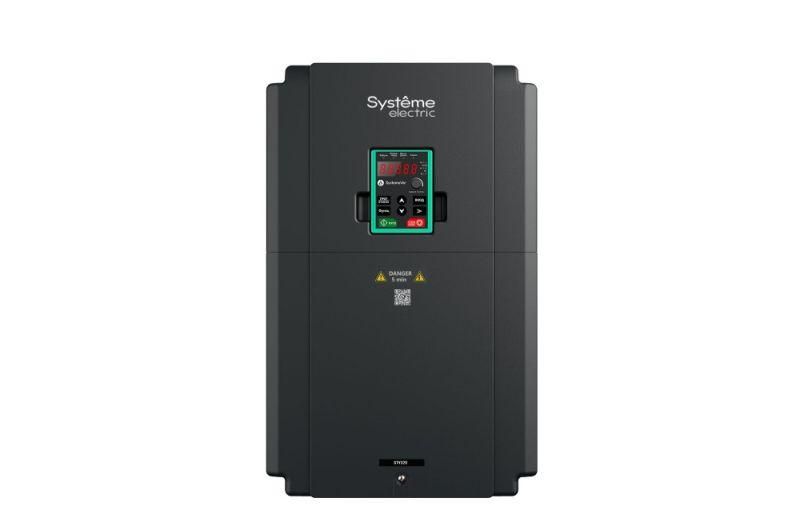

Преобразователь частоты STV320 37 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель STV320 обеспечивает стабильную работу при нагрузках до 37 кВт, имеет встроенный Modbus-интерфейс и рассчитана на установку в шкафах с защитой IP20.

Назначение и область применения

Преобразователь частоты STV320 37 кВт 400В предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать, останавливать и изменять обороты двигателя, снижая механический износ и энергопотребление. Подходит для автоматизации насосов, вентиляторов, компрессоров, конвейеров, станков и других механизмов с переменной нагрузкой. Применяется исключительно в промышленных условиях внутри распределительных щитов.

Технические характеристики

• Номинальная мощность: 37 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 75 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая частота сети: 50/60 Гц +-0,05%
• Допустимое отклонение напряжения: +-10% от 380 В
• Способ ШИМ: несущая частота 4 кГц
• Защита корпуса: IP20 - защита от прикосновений и крупной пыли, не защищён от брызг воды
• Аналоговые входы/выходы: 2 / 2 (для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 5 (дискретные команды: старт, стоп, направление и др.)
• Цифровые выходы: 2 (сигналы состояния: готов, авария)
• Интерфейсы связи: один порт RS-485 с протоколом Modbus RTU
• Управление: ручное (панель), дистанционное (кнопки), через интерфейс (PLC)
• Габариты: 250 × 202 × 400 мм
• Вес: 15,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 37 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Клеммы для силовой части и управления расположены сбоку - доступны после снятия крышки. Установка возможна только в закрытом шкафу с принудительной вентиляцией. Посадочные отверстия соответствуют габаритам 250×202 мм. Обязательно соблюдайте минимальные зазоры: 100 мм сверху и снизу, 50 мм с боков - для теплоотвода. Не устанавливайте рядом с источниками тепла или сильных помех (частотники, сварочные аппараты).

Безопасность и стандарты

Преобразователь частоты STV320 37 кВт 400В соответствует требованиям безопасности IEC/EN 61800-5-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - использование вне шкафа недопустимо. Все цепи управления и силовые соединения разделены по классу изоляции II. Автоматические функции защиты: перегрузка, перенапряжение, понижение напряжения, перегрев, замыкание фаз, обрыв нуля.

Преимущества

• Высокая перегрузочная способность G-типа - надёжная работа даже при кратковременных пиках нагрузки
• Поддержка Modbus RTU - легко интегрируется в системы автоматизации с PLC
• Гибкая настройка параметров: можно задавать через кнопки, внешние потенциометры или программно
• Низкий уровень ЭМИ благодаря стабильной несущей частоте ШИМ 4 кГц
• Компактные размеры и вес позволяют экономить место в шкафу
• Два аналоговых выхода - удобны для контроля частоты, тока или температуры

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP20 не выдерживает влагу, пыль, брызги
• Запрещено использовать с однофазными двигателями или с сетью ниже 380 В
• Не рекомендован для применений с постоянным моментом (например, лебёдки без тормоза) без доп. оборудования
• Требуется обязательная установка в защищённом шкафу с вентиляцией - перегрев при плохом охлаждении вызывает отключение
• Нет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор
• Не поддерживает Ethernet, Profibus, CANopen - только Modbus по RS-485

Примеры использования

• Вентиляция в цеху: управление скоростью вентиляторов по давлению в помещении
• Насосная станция: плавный пуск и поддержание давления в трубопроводе
• Конвейерная линия: синхронизация скоростей нескольких приводов
• Токарный станок: изменение частоты вращения шпинделя в зависимости от материала
• Компрессор: снижение потребления электроэнергии при низкой нагрузке

Практические советы

• Выбирайте кабели сечением не менее 16 мм2 для фаз и 10 мм2 для заземления - соответствие току 75 А обязательно
• Обязательно используйте входной реактор и фильтр высших гармоник при наличии чувствительного оборудования в сети
• Настройте параметры ускорения/замедления - слишком резкие изменения вызывают скачки тока
• Проверьте посадочный диаметр кабельных вводов - они должны подходить под диаметр ваших проводов (обычно 10–16 мм)
• При первом запуске выполните автонастройку двигателя (P099 = 1) - это повысит точность управления
• Для удалённого управления подключите терминал или HMI через RS-485 - не забудьте про правильную полярность A/B
• Регулярно проверяйте состояние радиаторов и вентилятора - пыль снижает эффективность охлаждения
