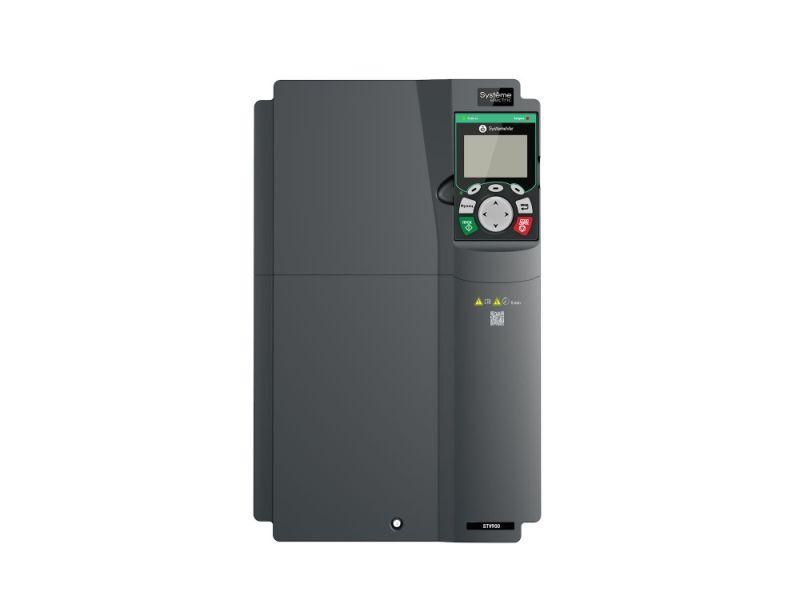

Преобразователь частоты STV900 G-тип: 37 кВт (P-тип: 45 кВт) 400В | STV900D37N4 SE APC

Преобразователь частоты STV900 37 кВт 400В SE (P-тип: 45 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с P-типом обеспечивает повышенную перегрузочную способность и предназначена для задач с длительными динамическими нагрузками. Бренд Systeme Electric и артикул stv900d37n4 указывают на серию SystemeVar, известную надёжностью в жестких условиях.

Назначение и область применения

Преобразователь частоты STV900 37 кВт 400В SE используется для управления скоростью и моментом электродвигателей мощностью до 37 кВт. Подходит для автоматизации технологических процессов: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Особенность P-типа позволяет работать с высокой перегрузкой - идеально для оборудования с частыми пусками, торможением и изменяющейся нагрузкой.

Технические характеристики

• Номинальная мощность двигателя: 37 кВт (P-тип - максимальная выходная мощность 75 кВт)
• Номинальный выходной ток: 75 А
• Питающее напряжение: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Необходимая частота сети: 50/60 Гц
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (для передачи информации о состоянии устройства)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485 (для интеграции в SCADA и PLC)
• Относительная симметрия напряжения: 0,1%, частоты: 0,05% - стабильная работа даже при слабых сетях
• Габариты: 200×223×400 мм
• Вес: 16 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 37 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей до 37 кВт. Для монтажа требуется установка в закрытом щите с хорошей вентиляцией - степень защиты IP20 исключает использование на открытых площадках. Клеммы для силовой цепи рассчитаны на провода сечением до 25 мм2. Управляющие сигналы подключаются через клеммник с возможностью настройки логики входов. Обязательно соблюдать расстояние до других аппаратов - минимум 100 мм сбоку и сверху для теплоотвода. Подключение к сети требует предохранителей и контактора по нормам IEC 60204-1.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренне. Отказ от внешнего тормозного резистора допустим при работе в четырёх квадрантах - энергия рекуперируется обратно в сеть, снижая тепловую нагрузку.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперативного торможения без дополнительных элементов
• Высокая точность регулирования частоты (+-0,05%) - важна для позиционирования и согласования скоростей
• Интеграция с системами автоматизации через Modbus - упрощает контроль из центрального контроллера
• Ручное, дистанционное и программное задание параметров - гибкость настройки
• Низкий уровень шума благодаря оптимизированной несущей частоте ШИМ

Ограничения применения

• IP20 - нельзя использовать во влажных, пыльных или взрывоопасных средах без дополнительной защиты корпуса
• Не предназначен для питания однофазных двигателей или постоянного тока
• Максимальная температура окружающей среды +40C; при более высоких значениях требуется принудительное охлаждение
• Запрещено подключать длинные кабели (>100 м) без фильтра dV/dt - риск повреждения изоляции двигателя
• P-тип имеет меньшую несущую частоту ШИМ (2 кГц) - выше уровень шума в двигателе по сравнению с G-типом

Примеры использования

• Ленточные конвейеры на пищевых производствах - плавный запуск и точная скорость
• Воздушные компрессоры - экономия энергии за счёт регулирования давления
• Циркуляционные насосы в системах отопления - адаптация под реальный спрос
• Обрабатывающие центры - управление шпинделями с частотой до 400 Гц
• Элеваторы и лифты - рекуперация энергии при спуске

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для равномерных нагрузок, P-тип - для ударных и часто меняющихся нагрузок
• При использовании в сетях с высоким уровнем помех - установите входной реактор и фильтр EMC
• Настройте параметры торможения: время и уровень рекуперации - чтобы избежать перенапряжений на шине постоянного тока
• Для удалённого управления используйте Modbus RTU - протокол легко интегрируется с популярными ПЛК (Siemens, Omron, Schneider)
• Проверьте посадочный размер: габариты 200×223×400 мм - убедитесь, что место в щите достаточно для обслуживания клемм
• После первого включения выполните автонастройку двигателя - это повысит эффективность и снизит нагрев
