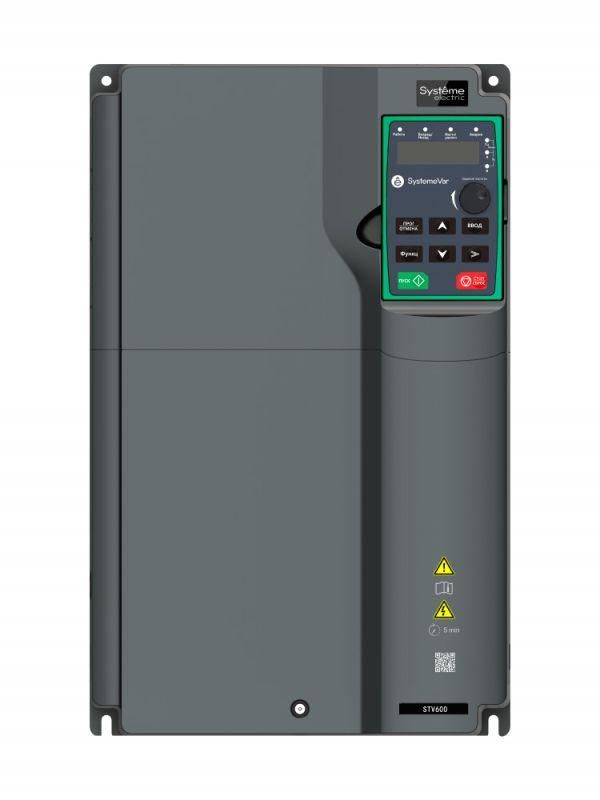

Преобразователь частоты STV600 45 кВт 400В с ЭМС C3 фильт. | STV600D45N4F3 SE APC

Преобразователь частоты 45 кВт 400В с ЭМС C3 фильтром SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно в насосных и вентиляторных контурах. Бренд Systeme Electric и артикул stv600d45n4f3 указывают на серию SystemeVar, предназначенную для надёжной работы в жестких условиях. Устройство оснащено встроенным фильтром класса C3, что исключает необходимость внешнего EMC-решения.

Назначение и область применения

Преобразователь частоты 45 кВт 400В с ЭМС C3 фильтром SE используется для управления двигателями в системах, где важна энергоэффективность и плавное регулирование нагрузки. Подходит для:

• Насосных станций (водоснабжение, канализация, технологические жидкости)
• Вентиляционных и воздушных систем (HVAC, промышленные воздуховоды)
• Конвейерных линий с переменной скоростью
• Циклически нагруженных механизмов (компрессоры, смесители)

Из-за наличия пожарного режима и высокой степени защищённости печатных плат может использоваться в объектах с повышенными требованиями к безопасности - например, в метрополитенах, больницах, промышленных цехах.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц (допуск +-10% по напряжению, +-0,05% по частоте)
• Выходная мощность: 45 кВт (номинал); до 92 кВт (кратковременно, 110% в течение 60 сек.)
• Выходной ток: 92 А
• Выходная частота: до 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит только для установки внутри шкафа управления
• Температурный диапазон: -10C ... +50C; при температуре выше +40C снижаются номинальные возможности
• Аналоговые входы: 2 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (из них 1 может быть настроена как счетчик импульсов)
• Аналоговые выходы: 2 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 (реле) + 2 релейных выхода (только для моделей, выпущенных после 15.03.2023 - видно по маркировке QCPASS на упаковке)
• Интерфейсы связи: Modbus RTU (встроенный), возможна замена/расширение через слоты SLOT1/SLOT2 (PROFIBUS, PROFINET, CANopen)
• Габариты: 250×400×202 мм
• Вес: 13,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 45 кВт 400В с ЭМС C3 фильтром SE проектировался для встраивания в силовой шкаф. Доступны два способа крепления: настенный и фланцевый. Для монтажа требуется минимум 100 мм свободного пространства вокруг устройства для обеспечения естественной вентиляции. Кабели питания и двигателя должны быть экранированными, с заземлением экрана на корпус преобразователя. Отдельно стоит отметить: устройство не имеет встроенного DC-реактора и моторного дросселя - при длинных кабелях (>30 м) рекомендуется их установить дополнительно для снижения перенапряжений.

Панель оператора - съёмная LED, опционально можно заменить на выносную LCD-панель SEOP-1205. Расширение I/O возможно через две внутренние слотовые платы: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (добавляет 2 DI, 6 RO).

Безопасность и стандарты

• ЭМС-фильтр соответствует классу C3 по EN 61800-3 - позволяет использовать устройство в промышленной зоне без дополнительных фильтров
• Конформное покрытие печатных плат - класс 3C3 по EN 60721-3-3 (защита от влаги, пыли, конденсата)
• Поддержка пожарного режима - автоматическое повышение момента при сигнале от системы пожаротушения
• Соответствие нормам CE, RoHS

Преимущества

• Встроенный фильтр C3 экономит место и стоимость шкафа - не нужен внешний EMC-фильтр
• Поддержка векторного управления без датчика - точное управление моментом даже при малых оборотах
• Два слота для расширения коммуникаций - гибкая адаптация под любую систему автоматизации
• Наличие специальных алгоритмов для насосов и вентиляторов - снижение потребления энергии на 20–40%
• ПО SystemeVAR Studio - удобная настройка, диагностика и мониторинг через USB/COM-порт
• Релейные выходы 2 шт. (для новых версий) - позволяют управлять внешними устройствами без доп. реле

Ограничения применения

• Не предназначены для открытой установки - степень защиты IP20 требует обязательного помещения в шкаф
• При температуре выше +40C необходимо снижать нагрузку - нельзя работать на 100% мощности в жарких цехах без принудительного охлаждения
• Отсутствие встроенного реактора - при кабелях >30 м возможны помехи и перегрузки двигателя
• Нет встроенного тормозного chopper - для быстрого торможения требуется внешнее тормозное сопротивление
• Работает только с асинхронными двигателями - не совместим с синхронными или постоянного тока

Примеры использования

• Водоснабжение многоэтажного дома: преобразователь частоты 45 кВт 400В с ЭМС C3 фильтром SE регулирует давление в трубопроводе, снижая износ насосов и расход электроэнергии
• Производственный цех с вентиляцией: устройство автоматически меняет скорость вентиляторов в зависимости от концентрации паров растворителей
• Линия производства пищевых продуктов: пожарный режим активируется при срабатывании датчиков дыма - двигатель продолжает работу на максимальной мощности для удаления дыма
• Обслуживание HVAC в офисном комплексе: система использует Modbus для интеграции с BMS, а векторное управление обеспечивает бесшумную работу

Практические советы

• Перед запуском проверьте маркировку QCPASS на упаковке - если её нет, у вас старая версия с одним релейным выходом
• Для долгой службы в пыльных цехах используйте дополнительный фильтр на входе шкафа - хотя IP20 защищает платы, пыль в шкафу всё равно вредна
• Настройку начинайте через ПО SystemeVAR Studio - ручная настройка через панель медленнее и менее точна
• Если кабель двигателя длиннее 50 м - обязательно установите выходной дроссель и фильтр dV/dt
• Запрещено подключать к одному преобразователю несколько двигателей - каждый двигатель требует собственного устройства
• При замене старого преобразователя - сверьте габариты: 250×400×202 мм - это меньше, чем у многих конкурентов, но требует точного места в шкафу
