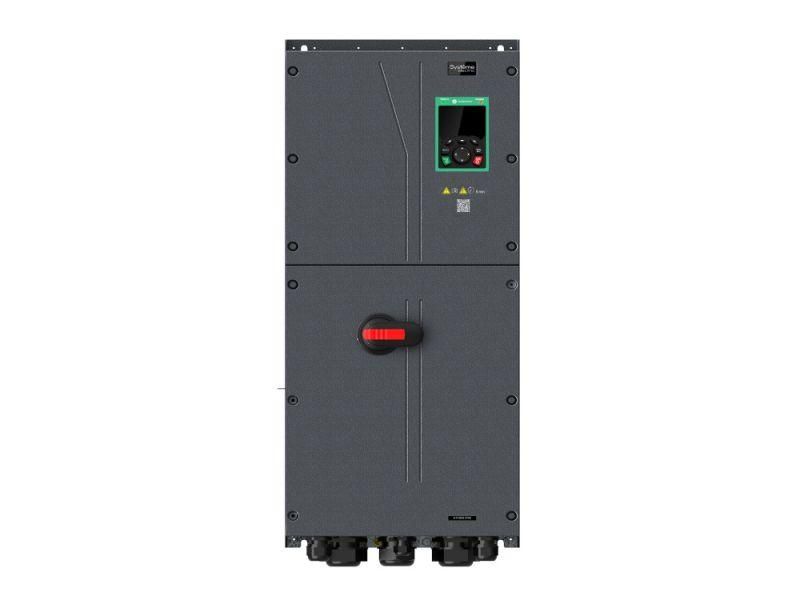

Преобразователь частоты STV900 G-тип: 45 кВт (P-тип: 55 кВт) 400В IP55 | STV900D45N4-IP55 SE APC

Преобразователь частоты STV900 45 кВт 400В IP55 SE (P-тип: 55 кВт) предназначен для точного регулирования скорости и момента трёхфазных асинхронных и синхронных двигателей в промышленных системах. Бренд Systeme Electric и артикул stv900d45n4-ip55 указывают на серию SystemeVar - надёжные решения для автоматизации с высокой степенью защиты и модульным расширением.

Назначение и область применения

Преобразователь частоты STV900 используется для управления электродвигателями в условиях повышенной нагрузки и агрессивной среды. Подходит для промышленных применений: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ, линий производства. Обеспечивает плавный запуск, снижение пиковых токов и энергосбережение за счёт точного соответствия потребления мощности реальной нагрузке.

Технические характеристики

• Номинальная мощность: 45 кВт (G-тип) / 55 кВт (P-тип)
• Выходной ток: 92 А (G-тип) / 115 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (P-тип): 120% в течение 60 сек
• Необходимая частота ШИМ: 2 кГц (P-тип)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Рабочая температура: –10 C ... +50 C; при +40 C и ниже - без потери номинальной мощности
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3 (EN 61800-3)
• Управление: скалярное и векторное (с обратной связью и без)
• Поддержка двигателей: асинхронные и синхронные
• Аналоговые входы: 1 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (изолированные)
• Аналоговый выход: 1 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 (реле)
• Релейные выходы: 2 (для сигнализации и управления)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Слоты расширения: 3 (для карт IO, энкодера, PLC, 24 В DC)
• Безопасность: встроенная функция STO (Safe Torque Off), уровень SIL2
• Питание: встроенный рубильник для механического отключения сети
• Габариты: 338 × 336,7 × 800 мм
• Вес: 48,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 55 кВт. Для установки требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм с каждой стороны. Монтаж выполняется на вертикальную поверхность с использованием крепёжных отверстий на раме. Кабели питания и управления должны быть экранированными, особенно сигналы управления и обратной связи. Подключение к сети - через встроенный рубильник. Учитывайте посадочные размеры: ширина 337 мм, глубина 338 мм, высота 800 мм - требует места в щите или на стенде.

Безопасность и стандарты

• EMC-соответствие: Class C3 по EN 61800-3 - допустимо использование в промышленной зоне без дополнительных фильтров
• Защита печатных плат: класс 3С2 по EN 60721-3-3 - устойчивость к влаге, солям, химическим веществам
• Функция безопасности: STO (Safe Torque Off) - немедленное отключение крутящего момента при аварии, соответствие уровню SIL2
• Соответствует требованиям IEC/EN 61800-5-1 для безопасного управления электроприводами

Преимущества

• Встроенный DC-реактор и ЭМС-фильтр исключают необходимость внешних компонентов, экономят место и время монтажа
• Три слота расширения позволяют адаптировать устройство под задачи: добавить энкодер, ПЛК, 24 В питание управления
• Работает с синхронными двигателями - расширяет возможности для высокоточных систем
• STO и встроенный рубильник обеспечивают быстрый и безопасный доступ к оборудованию при обслуживании
• IP55 и покрытие плат класса 3С2 - подходят для сырых, пыльных и агрессивных сред (цеха, пищевые линии, открытые площадки)
• Поддержка Modbus RTU - легко интегрируется в SCADA и системы сбора данных

Ограничения применения

• Не предназначена для работы при температуре выше +50 C - возможен отказ или снижение мощности
• P-тип имеет меньшую несущую частоту ШИМ (2 кГц) - может вызывать более заметный шум в двигателе по сравнению с G-типом (4 кГц)
• Нет встроенного тормозного резистора - для быстрой остановки с большой инерцией нужен внешний тормозной модуль
• Один аналоговый выход - недостаточно для сложных систем с несколькими датчиками обратной связи
• Нет Ethernet или Profinet - для современных сетевых решений потребуется дополнительная карта

Примеры использования

• Вентиляция в цеху: регулировка оборотов в зависимости от температуры и давления
• Конвейерная линия: плавный старт и остановка для предотвращения проскальзывания грузов
• Насосная станция: изменение подачи жидкости по давлению в трубопроводе
• Оборудование для переработки пластиков: точное управление моментом при вытяжке материала
• Автоматизация сельскохозяйственного оборудования: работа в условиях пыли и влаги благодаря IP55

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для кратковременной перегрузки (например, станки с ударной нагрузкой); P-тип оптимален для длительной работы с равномерной нагрузкой
• Для долгой службы используйте фильтры на входе, даже если они встроены - особенно при нестабильном напряжении сети
• При подключении энкодера или ПЛК - заранее выберите слот расширения, чтобы не менять оборудование после монтажа
• Настройка через интерфейс Modbus позволяет удалённо контролировать параметры - удобно для систем с множеством преобразователей
• Проверьте наличие 24 В постоянного тока для питания внешней аппаратуры - если не хватает, используйте карту внешнего питания
• При первом запуске - выполните автонастройку двигателя (ID-обучение), это повысит точность векторного управления
