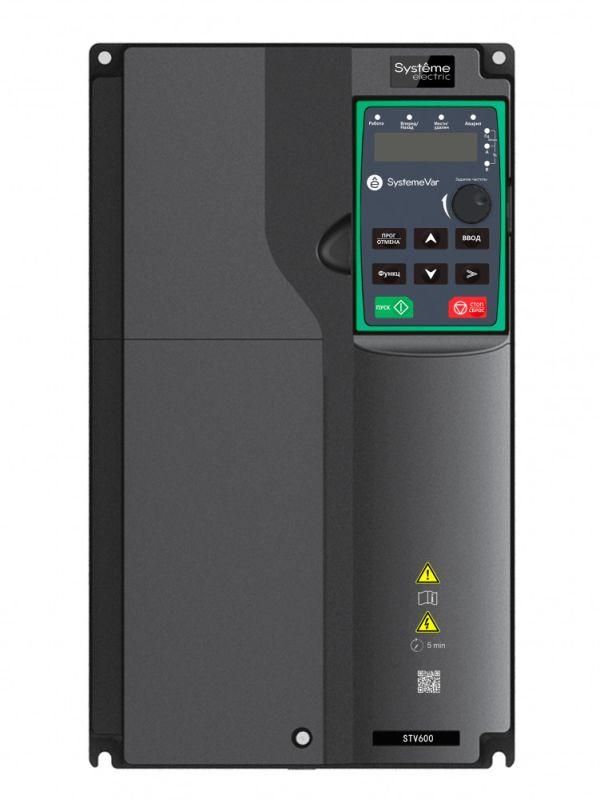

Преобразователь частоты STV600 30 кВт 400В с ЭМС C3 фильт. | STV600D30N4F3 SE APC

Преобразователь частоты 30 кВт 400В с ЭМС C3 фильтром SE (артикул stv600d30n4f3, бренд Systeme Electric) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Устройство оснащено встроенным фильтром класса C3, что исключает необходимость внешней фильтрации помех, и подходит для установки в шкафы управления.

Назначение и область применения

Преобразователь частоты 30 кВт 400В с ЭМС C3 фильтром SE используется для управления двигателями в системах, где требуется изменение скорости вращения: насосы, вентиляторы, компрессоры, конвейеры, системы вентиляции и кондиционирования. Подходит для работы в промышленных условиях - цехах, на заводах, в энергообъектах. Особенность модели - оптимизация под насосные и вентиляторные нагрузки, включая функцию «пожарный режим» для аварийного запуска при перебоях питания.

Технические характеристики

• Номинальная мощность: 30 кВт (кратковременная перегрузка до 60 кВт на 60 секунд)
• Номинальный ток: 60 А
• Напряжение сети: 3×400 В +-15…+10% (работает от 340 В до 440 В)
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - защищён от прикосновений и крупной пыли, не герметичен
• Охлаждение: принудительное, вентилятор
• Рабочая температура: от -10 C до +50 C; при +40 C и ниже - сохраняет номинальные параметры
• Количество аналоговых входов: 2 (0–10 В / 4–20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Цифровой выход: 1 (реле)
• Релейный выход: 1 (или 2 - для моделей после 15.03.2023, с маркировкой QCPASS)
• Интерфейсы связи: Modbus RTU (встроенный); дополнительно - PROFIBUS, PROFINET, CANopen (через платы расширения)
• Габариты: 200 × 340,6 × 184,6 мм
• Вес: 7,5 кг
• Гарантия: 24 месяца
• Покрытие плат: конформное (класс 3C3, EN 60721-3-3) - устойчиво к влаге и химическим воздействиям внутри шкафа

Совместимость и монтаж

Преобразователь частоты 30 кВт 400В с ЭМС C3 фильтром SE проектирован для встраивания в силовой шкаф управления. Монтаж возможен двумя способами: настенный (на вертикальную поверхность) и фланцевый (на раму или основание). Для правильной установки необходимо обеспечить свободное пространство вокруг устройства: минимум 100 мм сверху и снизу для воздушного потока. Не устанавливайте рядом с источниками тепла или вибраций. Кабели питания и управления рекомендуется прокладывать отдельно, чтобы избежать наведённых помех. Встроенный ЭМС-фильтр класса C3 позволяет не использовать дополнительные фильтры, соответствует требованиям EN 61800-3 для промышленной среды.

Безопасность и стандарты

• Соответствие EN 61800-3 - EMC Class C3 (электромагнитная совместимость для промышленных объектов)
• EN 60721-3-3 - конформное покрытие печатных плат против влаги и коррозии
• IEC/EN 61800-5-1 - безопасность при работе с высоким напряжением
• Поддержка сертифицированного ПО SystemeVAR Studio для проверки параметров и диагностики

Преимущества

• Встроенный фильтр C3 снижает затраты на сборку шкафа - не нужен внешний EMC-фильтр
• Высокая гибкость: два слота для расширения интерфейсов (PROFIBUS, PROFINET, CANopen, I/O-платы)
• Поддержка двух типов управления - скалярного (просто) и векторного (точнее)
• Функция «пожарный режим» - автоматический запуск при аварии, важна для систем безопасности
• Конформное покрытие плат повышает надёжность в условиях повышенной влажности или пыли внутри шкафа
• Съёмная панель оператора - удобно настраивать устройство без вскрытия шкафа

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP20 требует установки в закрытом шкафу
• Не имеет встроенного DC-реактора и моторного дросселя - при длинных кабелях (>30 м) или чувствительных двигателях рекомендовано их подключение отдельно
• Работает только с трёхфазными асинхронными двигателями - не подходит для однофазных или синхронных машин
• При температуре выше +40 C возможно снижение выходной мощности - требуется усиленное охлаждение шкафа
• Релейный выход ограничен: базовая модель даёт один контакт, второй - только в новых версиях (с QCPASS)

Примеры использования

• Система водоснабжения: регулировка давления в трубопроводе через изменение оборотов насоса
• Вентиляция в производственном цеху: автоматическое изменение скорости в зависимости от температуры воздуха
• Линия производства: согласование скорости конвейера с производительностью оборудования
• Энергосберегающий проект: снижение потребления электроэнергии на 20–40% за счёт отказа от дросселирования
• Объекты ЖКХ: работа в «пожарном режиме» - насосы включаются на максимальную мощность при сигнале пожарной тревоги

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - он ускоряет настройку и предотвращает ошибки
• При использовании длинных кабелей между преобразователем и двигателем (более 30 метров) установите внешний dV/dt-фильтр или дроссель
• Для контроля параметров удалённо - выбирайте плату SEOP-1301 (PROFIBUS) или SEOP-1302 (PROFINET)
• Если нужны больше дискретных входов/выходов - добавьте плату SEOP-1628 (+4DI, 1AI, 1DO, 2RO) или SEOP-1630 (+2DI, 6RO)
• Проверьте маркировку на упаковке: наличие символа «QCPASS» означает две релейные точки вместо одной
• Не забудьте правильно выбрать сечение кабелей: для 60 А - медный провод минимум 16 мм2
• При замене старого преобразователя - учтите габариты: новый имеет компактные размеры (200x340x185 мм), но требует того же места для вентиляции
