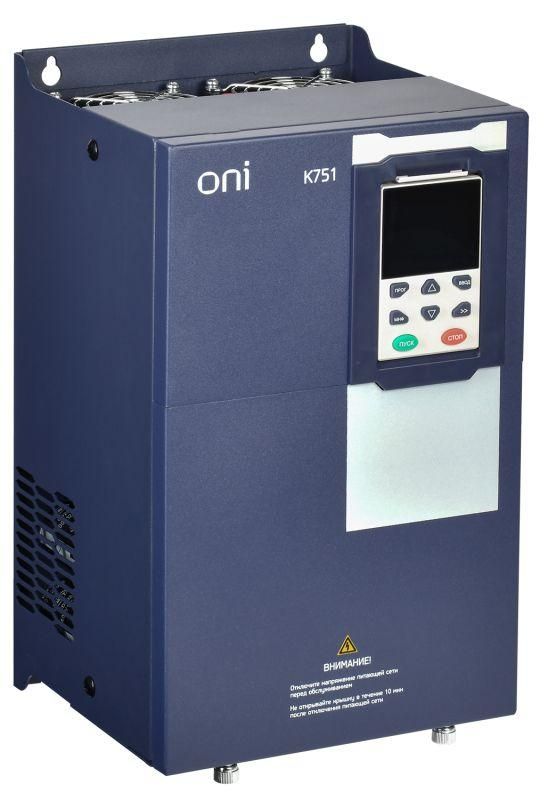

Преобразователь частоты K751 380В 3Ф 22-30кВт 45-60А ONI K751-33-2230TM IEK

Преобразователь частоты 380В 3Ф 22-30кВт 45-60А от бренда ONI (IEK) с артикулом k751-33-2230tm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 30 кВт. Устройство обеспечивает плавный пуск, снижает перегрузки сети и подходит для промышленных систем с высокой динамикой работы.

Назначение и область применения

Преобразователь частоты 380В 3Ф 22-30кВт 45-60А управляет двигателями, требующими изменения частоты вращения - например, насосами, вентиляторами, конвейерами, компрессорами. Особенно эффективен там, где важны мягкий пуск и точная скорость: в производстве цемента, бумаги, текстиля, на полигонах, в машинах для литья пластика. Серия K751 ONI широко применяется в подъёмном и крановом оборудовании благодаря встроенным функциям управления тормозом и контролю груза.

Технические характеристики

• Напряжение питания: 400 В (трёхфазное, допускается колебание +-10%)
• Номинальная мощность: 30 кВт
• Номинальный выходной ток: 60 А
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными приводами
• Максимальное выходное напряжение: 483 В - соответствует требованиям к питанию двигателей при повышенной частоте
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Тип преобразования: с непосредственной связью - без промежуточного звена постоянного тока, повышает надёжность
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требуется установка в закрытом щите
• Встроенное тормозное сопротивление: да - позволяет эффективно тормозить двигатель без внешних элементов
• Интерфейсы: Modbus RTU через один порт RS-485 - для подключения к автоматизированным системам управления
• Способ задания параметров: ручной (на панели), дистанционный (по кнопкам), через интерфейс - гибкое управление
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 380В 3Ф 22-30кВт 45-60А совместим с трёхфазными асинхронными двигателями мощностью до 30 кВт. Для подключения необходимы:

• Трёхфазный ввод 400 В с автоматическим выключателем (выбор по току ≥60 А)
• Заземление - обязательно для безопасности
• Кабель для выхода на двигатель - экранированный, сечением согласно длине и току (обычно 10–16 мм2)
• Установка в электрощит с принудительной вентиляцией - из-за IP20 устройство нельзя монтировать в сырых или запылённых местах
• Подключение RS-485 - использовать витую пару с терминаторами 120 Ом при длине линии более 50 м

Не рекомендуется подключать однофазные двигатели или двигатели с внутренними конденсаторами - возможны отказы.

Безопасность и стандарты

Преобразователь частоты 380В 3Ф 22-30кВт 45-60А соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный тормозной контур предотвращает перегрев при частых остановках. Все силовые соединения выполнены с учётом требований к механической прочности и тепловому режиму. Обязательно соблюдать правила электробезопасности при работе с высоким напряжением - даже после отключения устройства остаётся заряд на шинах постоянного тока.

Преимущества

• Встроенное тормозное сопротивление исключает необходимость внешнего модуля - экономия места и стоимости
• Высокая максимальная частота (600 Гц) - поддерживает работу на высоких скоростях, например, в шпинделях или центрифугах
• Modbus RTU - легко интегрируется в SCADA и PLC системы без дополнительных плат
• Ручное и дистанционное управление - удобно для наладки и оперативного контроля
• Серия K751 ONI проверена в условиях интенсивной эксплуатации - особенно в крановых системах

Ограничения применения

• IP20 - нельзя использовать вне электрошкафа, в помещениях с высокой влажностью, пылью или агрессивной средой
• Не подходит для однофазных сетей - требует именно трёхфазного ввода 400 В
• Максимальная мощность 30 кВт - для больших двигателей нужен другой модельный ряд
• Нет встроенного Wi-Fi или Ethernet - для удалённого доступа потребуется внешний шлюз
• Не рассчитан на длительную работу на минимальных оборотах без принудительного охлаждения - при низкой скорости двигатель может перегреваться

Примеры использования

• Лифтовые механизмы - плавный пуск и точное торможение с использованием встроенного сопротивления
• Конвейеры на заводах по производству пищевых продуктов - регулировка скорости подачи
• Циркулярные пилы и деревообрабатывающие станки - изменение частоты вращения для разных материалов
• Вентиляция в крупных торговых центрах - энергосбережение при снижении нагрузки ночью
• Красильные машины в текстильной промышленности - точная синхронизация движения тканей

Практические советы

• Перед первым запуском - проверьте правильность подключения фаз (L1/L2/L3) и заземления. Неправильная фазировка вызывает вращение двигателя в обратную сторону
• Настройте параметры торможения: время замедления и уровень тормозного момента - чтобы избежать ударов при остановке груза
• При использовании RS-485 - используйте качественную витую пару, избегайте прокладки рядом с силовыми кабелями
• Для долгой службы - следите за температурой внутри шкафа. При температуре выше +40C возможны аварийные отключения
• При замене старого ПЧ - сверьте тип двигателя, его ток и момент. Преобразователь 380В 3Ф 22-30кВт 45-60А имеет жесткие границы по току - не перегружайте его
• Сохраняйте заводские параметры как резервную копию - они оптимизированы для типичных задач, включая крановые циклы
