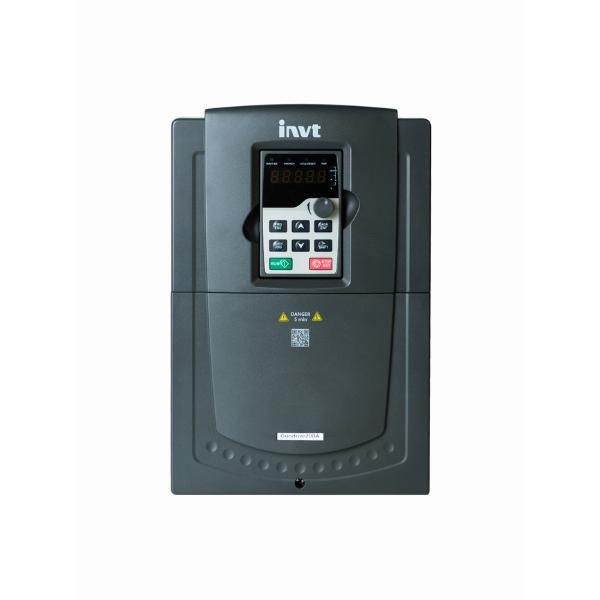

Преобразователь частоты GD200A-022G/030P-4 22/30кВт 380В INVT 90001-01032

Преобразователь частоты 22/30 кВт 380В GD200A-022G/030P-4 от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь частоты обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и конвейеров.

Назначение и область применения

Преобразователь частоты 22/30 кВт 380В GD200A-022G/030P-4 используется для управления электродвигателями переменного тока на напряжение 380 В. Он позволяет плавно изменять скорость вращения двигателя, снижая перегрузки и расход электроэнергии. Подходит для установки в системах автоматизации: водоснабжения, кондиционирования, пищевой промышленности, логистических конвейерах и других задачах, где требуется управление нагрузкой.

Технические характеристики

• Мощность: 22 кВт (для генераторного режима) / 30 кВт (для двигательного режима)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: до 400 Гц
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/F и DTC (векторное управление)
• Работает с асинхронными двигателями 380 В

Совместимость и монтаж

Преобразователь частоты 22/30 кВт 380В GD200A-022G/030P-4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 30 кВт. Для монтажа требуются: клеммы L1/L2/L3 для входа сети, T1/T2/T3 для выхода к двигателю, заземляющий проводник. Установка выполняется в закрытом щите с принудительной вентиляцией. Максимальная температура окружающей среды - +40 C. Кабели должны соответствовать требованиям по сечению для тока 50–60 А (зависит от модели двигателя).

Безопасность и стандарты

Преобразователь частоты 22/30 кВт 380В GD200A-030P-4 соответствует международным нормам EMC и безопасности IEC 61800-5-1. Обладает функциями защиты от перегрузки, перепадов напряжения, короткого замыкания и перегрева. Не содержит взрывозащищённых компонентов - не применяется во взрывоопасных зонах.

Преимущества

• Широкий диапазон регулирования частоты - от 0,1 до 400 Гц
• Экономия энергии за счёт адаптивного режима работы
• Стабильная работа даже при колебаниях сетевого напряжения
• Интегрированный PID-регулятор для замкнутых систем управления
• Простой интерфейс настройки через кнопки на лицевой панели

Ограничения применения

• Не предназначена для однофазных сетей - требует трёхфазного питания 380 В
• Запрещено использование в условиях повышенной влажности, пыли или агрессивных средах - класс защиты IP20 не обеспечивает уличную эксплуатацию
• Не рекомендуется для постоянной работы на предельной мощности более 8 часов в сутки без дополнительного охлаждения
• Не поддерживает синхронные двигатели и серводвигатели

Примеры использования

• Насосная станция водоснабжения - плавный запуск и поддержание давления
• Вентиляционная система - регулировка оборотов в зависимости от температуры
• Ленточный конвейер - изменение скорости перемещения материалов
• Центробежный компрессор - снижение потребления энергии при малой нагрузке

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная коммутация повредит преобразователь частоты 22/30 кВт 380В GD200A-022G/030P-4
• Используйте входной реактор и выходной dV/dt-фильтр при длинных кабелях (>50 м) для защиты двигателя
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает скачки тока
• Обязательно выполните автопараметризацию двигателя перед эксплуатацией
• Регулярно очищайте радиатор от пыли - перегрев является основной причиной отказов
