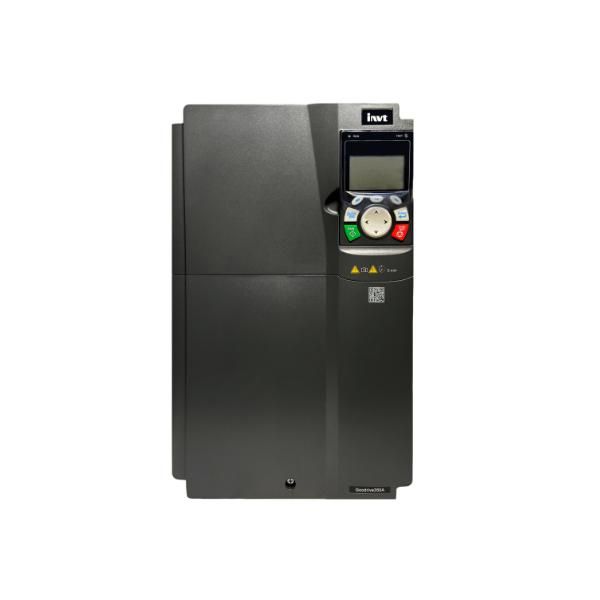

Преобразователь частоты GD350A-022G/030P-4 22/30кВт 380В INVT 90001-03749

Преобразователь частоты GD350A-022G/030P-4 22/30 кВт 380 В от бренда INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью до 30 кВт. Это решение для автоматизации приводов на промышленном оборудовании, где важна точная управляемость и энергоэффективность.

Назначение и область применения

Преобразователь частоты GD350A-022G/030P-4 22/30 кВт 380 В позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что обеспечивает контроль над его оборотами. Подходит для управления насосами, вентиляторами, компрессорами, конвейерами, транспортерами и другим оборудованием с переменной нагрузкой. Особенно эффективен там, где требуется снижение пиковых токов при запуске или постоянная адаптация скорости к технологическим требованиям.

Технические характеристики

• Мощность: 22 кВт (для генераторного режима G) / 30 кВт (для насосного/вентиляторного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Степень защиты корпуса: IP20 (внутренняя установка)
• Управление: V/F, FVC (векторное без датчика)
• Перегрузочная способность: 120% на 60 секунд
• Рабочая температура: –10…+50 C
• Габариты: соответствуют стандартным размерам для преобразователей этой мощностной группы

Совместимость и монтаж

GD350A-022G/030P-4 22/30 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 30 кВт. Для подключения требуются силовые кабели сечением не менее 10 мм2 (медный провод), а также соблюдение правил заземления. Монтаж выполняется на вертикальной поверхности с минимальным зазором 100 мм сверху и снизу для обеспечения естественной вентиляции. Клеммы для входа/выхода доступны с передней стороны - удобно для обслуживания. Устройство не имеет встроенного фильтра EMI - при чувствительных системах рекомендуется внешний фильтр.

Безопасность и стандарты

Преобразователь частоты GD350A-022G/030P-4 22/30 кВт 380 В соответствует международным нормам IEC 61800-5-1 и EN 61800-3. Обладает функциями защиты от перегрузки, перенапряжения, недонапряжения, перегрева и замыкания на землю. Автоматическое отключение происходит при аварийных ситуациях, предотвращая повреждение двигателя и самого преобразователя.

Преимущества

• Поддержка двух режимов работы - G (станки) и P (насосы/вентиляторы) - оптимизирует параметры под конкретную задачу
• Высокая точность управления скоростью за счёт векторного алгоритма FVC
• Энергосбережение до 30% по сравнению с механическими методами регулирования
• Интегрированный PID-регулятор для замкнутых систем управления
• Простой интерфейс на дисплее - настройка через кнопки без ПК

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых шкафов
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 380 В
• Не имеет встроенных радиочастотных фильтров - возможны помехи вблизи чувствительной аппаратуры
• Работает только с асинхронными двигателями - несовместим с синхронными или серводвигателями

Примеры использования

• Водяной насос в системе центрального отопления - плавный пуск и регулирование давления
• Конвейер на пищевом производстве - точная скорость перемещения упаковки
• Вентиляционная система в производственном цеху - автоматическая адаптация к уровню загрязнённости воздуха
• Циркулярная пила - снижение нагрузки на двигатель при резке плотных материалов

Практические советы

• Выбирая GD350A-022G/030P-4 22/30 кВт 380 В, проверьте соответствие номинала двигателя - лучше выбирать преобразователь с запасом по току (например, 30 кВт вместо 22 кВт), особенно при частых пусках
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) используйте выходной дроссель для снижения импульсных помех
• Настройте параметры ускорения и замедления - слишком быстрый пуск вызывает скачки тока, слишком медленный - снижает производительность
• Регулярно проверяйте состояние клемм и наличие пыли внутри шкафа - даже при IP20 грязь может вызвать перегрев
• Артикул 90001-03749 - это единственный номер для заказа этого устройства; другие модификации GD350A имеют отличные параметры
