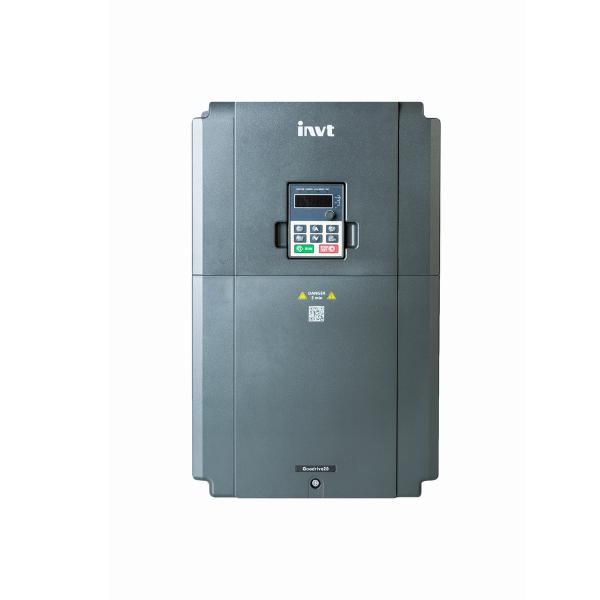

Преобразователь частоты GD20-030G-4 30кВт 380В INVT 90001-01323

Преобразователь частоты 30 кВт 380В GD20-030G-4 от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя в системах автоматизации. Этот преобразователь частоты обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и других механизмов на базе 380 В.

Назначение и область применения

Преобразователь частоты 30 кВт 380В GD20-030G-4 используется для управления электродвигателями переменного тока, позволяя изменять частоту и напряжение питания. Это снижает потребление электроэнергии за счёт плавной регулировки нагрузки вместо постоянной работы «на полную». Применяется в промышленных системах: водоснабжении, кондиционировании, конвейерах, компрессорах, циркуляционных насосах и технологических линиях.

Технические характеристики

• Мощность: 30 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 500 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты корпуса: IP20 (внутренняя установка)
• Работа при температуре: от –10 °C до +50 °C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты 30 кВт 380В GD20-030G-4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 30 кВт. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода — минимум 100 мм с каждой стороны. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно заземление корпуса. Кабели входа и выхода должны быть рассчитаны на соответствующий ток — рекомендуются медные жилы сечением не менее 10 мм² для входа и 16 мм² для выхода. Установка допускается только в закрытых щитах, защищённых от пыли и влаги.

Безопасность и стандарты

Преобразователь частоты 30 кВт 380В GD20-030G-4 соответствует требованиям EN 61800-5-1 и IEC 61800-3. Встроенная защита от перегрузки, перенапряжения, недостаточного напряжения, перегрева и замыкания фаз. Наличие функции аварийной остановки по сигналу внешнего контакта.

Преимущества

• Экономия энергии до 30–50 % по сравнению с механическими методами регулирования
• Плавный пуск и останов — исключает гидроудары и ударные нагрузки на оборудование
• Устойчивая работа при колебаниях сети ±15 %
• Интегрированный PID-регулятор для автоматического поддержания заданного параметра (давления, уровня, расхода)
• Простой интерфейс управления: кнопки на лицевой панели и возможность подключения HMI

Ограничения применения

• Не предназначена для работы с однофазными двигателями
• Запрещено использование во взрывоопасных средах — степень защиты IP20 не обеспечивает герметичность
• Не подходит для длительной работы на малых оборотах без принудительного охлаждения двигателя
• Требуется обязательное соблюдение расстояния между силовым кабелем и кабелем управления — минимум 30 см для предотвращения помех

Примеры использования

• Насосная станция водоснабжения — поддержание постоянного давления в трубопроводе
• Вентиляционная система — автоматическая регулировка воздухообмена в зависимости от загрузки помещения
• Ленточный конвейер — плавное ускорение/замедление для точной доставки материалов
• Центробежный компрессор — снижение энергопотребления при низкой нагрузке

Практические советы

• Выбирая преобразователь частоты 30 кВт 380В GD20-030G-4, проверьте соответствие номинала двигателя — он не должен превышать 30 кВт даже при кратковременных перегрузках
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель для подавления высокочастотных импульсов
• Настройте параметры ускорения и замедления — слишком быстрый пуск вызывает скачки тока, слишком медленный — снижает производительность
• Регулярно очищайте радиатор от пыли — забитые каналы охлаждения — основная причина отказов
• Для удалённого управления используйте модуль RS485 — можно интегрировать в SCADA-систему
