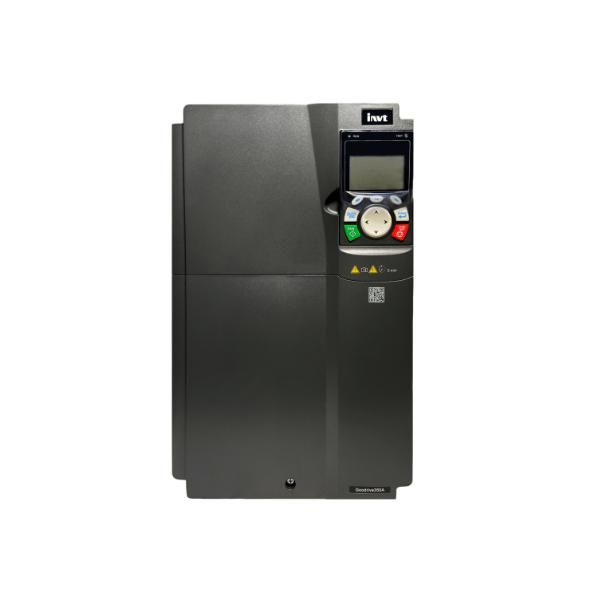

Преобразователь частоты GD350A-030G/037P-4 30/37кВт 380В INVT 90001-03300

Преобразователь частоты GD350A-030G/037P-4 30/37 кВт 380 В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью до 37 кВт в сетях 380 В. Этот преобразователь частоты обеспечивает точный контроль над нагрузкой, снижает потребление энергии и продлевает срок службы оборудования.

Назначение и область применения

Преобразователь частоты GD350A-030G/037P-4 30/37 кВт 380 В используется для управления двигателем переменной частоты в системах, где требуется изменение скорости вращения. Подходит для насосов, вентиляторов, компрессоров, конвейеров, транспортеров и других механизмов с переменной нагрузкой. Особенно эффективен там, где постоянная скорость работы не нужна - например, при регулировании потока жидкости или воздуха.

Технические характеристики

• Мощность: 30 кВт по постоянному току (G), 37 кВт по переменному току (P)
• Рабочее напряжение: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Управление: V/F и скалярное управление
• Защита корпуса: IP20 (для установки внутри шкафа)
• Перегрузочная способность: 120% на 60 секунд
• Интерфейсы: аналоговые входы/выходы, дискретные входы, RS485 (Modbus RTU)

Совместимость и монтаж

GD350A-030G/037P-4 30/37 кВт 380 В совместим со всеми типами трёхфазных асинхронных двигателей до 37 кВт. Для правильной установки необходимо соблюдать следующие условия:

• Подключение питания - через автоматический выключатель с расцепителем типа C или D;
• Обязательно использование выходного реактора при длинных кабельных линиях (>50 м);
• Заземление корпуса - обязательно, согласно требованиям ПУЭ;
• Установка - исключительно в закрытом щите с принудительной вентиляцией из-за класса защиты IP20;
• Посадочные размеры соответствуют стандартным рамкам для устройств этой мощности - проверьте габариты перед монтажом.

Безопасность и стандарты

Преобразователь частоты GD350A-030G/037P-4 30/37 кВт 380 В соответствует международным нормам EMC и безопасности IEC 61800-5-1. Обладает функциями защиты от перегрева, переполюсовки, замыкания фаз, недостаточного напряжения и перегрузки по току. Автоматическое отключение предотвращает повреждение двигателя и самого устройства.

Преимущества

• Стабильная работа даже при колебаниях сети благодаря широкому допуску по напряжению (+/-15%)
• Простой интерфейс программирования - удобен для настройки без специализированного ПО
• Низкий уровень тепловых потерь за счёт современной схемотехники
• Готовые алгоритмы для насосов и вентиляторов - экономят энергию до 30%
• Поддержка внешних датчиков давления и температуры через аналоговые входы

Ограничения применения

• Не предназначена для однофазных двигателей - требует трёхфазного питания
• Не работает вне помещений - класс защиты IP20 не защищает от воды и пыли
• Не рекомендован для высоких циклических нагрузок более 10 запусков в час
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX
• Требуется минимальная нагрузка около 10% от номинала для устойчивой работы

Примеры использования

• Насосная станция водоснабжения - плавный запуск и поддержание заданного давления
• Вентиляционная система в производственном цеху - регулировка оборотов по уровню CO₂
• Ленточный конвейер на пищевом предприятии - точная синхронизация скорости с технологическим процессом
• Компрессор воздушной системы - снижение расхода электроэнергии при малой нагрузке

Практические советы

• Выбирая преобразователь частоты GD350A-030G/037P-4 30/37 кВт 380 В, убедитесь, что двигатель имеет ту же мощность или ниже - переоборудование свыше 37 кВт невозможно
• Настройте параметры ускорения и замедления - слишком быстрый разгон вызывает скачки тока
• Используйте фильтры EMI, если рядом чувствительная аппаратура - особенно в медицинских или лабораторных помещениях
• Проверьте соответствие провода питания - для 37 кВт минимум 16 мм2 медного кабеля
• При первом запуске используйте режим “без нагрузки” - чтобы протестировать работу без риска для механизма
