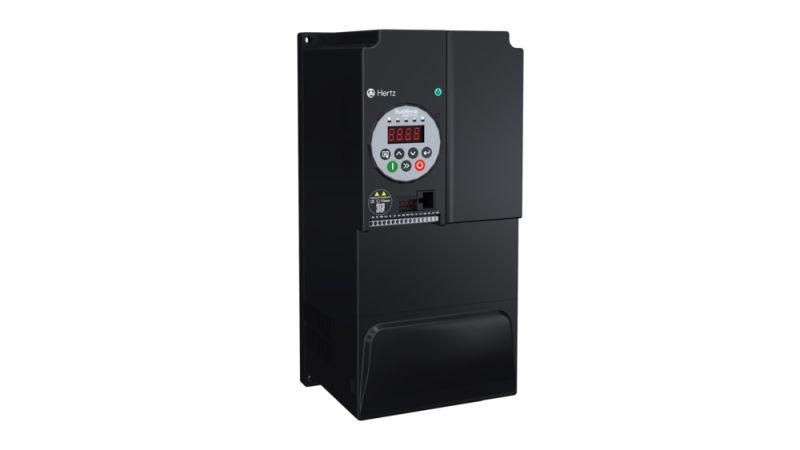

Преобразователь частоты STV050 Hertz 30кВт 380В ЭМС С3 + LED панель оператора SE STV050D30N4 APC

Преобразователь частоты 30 кВт 380В ЭМС С3 с LED панелью оператора - устройство для точного регулирования скорости трёхфазных двигателей в системах вентиляции, насосов и других технологических процессах. Произведённый компанией Systeme Electric, артикул stv050d30n4, сочетает компактную форму, встроенные фильтры ЭМС и удобную интерфейсную панель для быстрой настройки.

Назначение и область применения

Преобразователь частоты 30 кВт 380В ЭМС С3 с LED панелью оператора предназначен для управления асинхронными двигателями в промышленных системах, где требуется изменение скорости вращения. Подходит для насосных установок, вентиляторов, конвейеров, компрессоров и другого оборудования с переменной нагрузкой. Особенно эффективен там, где важна энергоэффективность и плавный запуск.

Технические характеристики

• Номинальная выходная мощность: 30 кВт
• Входное напряжение: 380–480 В, 3 фазы, 50/60 Гц
• Выходная частота: до 599 Гц
• Номинальный ток: 60 А
• Перегрузочная способность: 120% в течение 60 секунд, 150% - до 3 секунд (цикл 300 сек)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафов
• Температурный диапазон: –20C … +50C (при температуре выше +40C снижаются номинальные параметры)
• Встроенный фильтр ЭМС: класс C3, соответствие EN 61800-3
• Покрытие печатных плат: класс 3C2, соответствует EN 60721-3-3 - повышена устойчивость к влаге и загрязнениям
• Интерфейсы: 4 дискретных входа, 1 аналоговый вход, 1 дискретный выход, 1 реле, 1 аналоговый выход
• Протокол связи: Modbus RTU
• Габариты: 150×330×164 мм
• Вес: 5 кг
• Гарантия: 36 месяцев

Совместимость и монтаж

Преобразователь частоты 30 кВт 380В ЭМС С3 с LED панелью оператора совместим с большинством трёхфазных асинхронных двигателей мощностью до 30 кВт. Для монтажа используется крепление на DIN-рейку или плоскую поверхность. Установка допускается «бок-о-бок» - минимальное расстояние между соседними устройствами - 50 мм. Это позволяет экономить место в электрощите. Кабели питания и двигателя должны быть экранированными, особенно при использовании в условиях высоких помех. Подключение проводится через клеммы на передней панели. Встроенная LED-панель обеспечивает визуальный доступ к параметрам работы без внешнего терминала.

Безопасность и стандарты

• Соответствует EN 61800-3 - требования к электромагнитной совместимости (EMC) класса C3
• Покрытие плат класса 3C2 - защищает от конденсата, пыли и химически активных веществ
• Поддерживает «пожарный режим»: автоматический контроль целостности кабеля двигателя, что предотвращает аварию при обрыве
• Не имеет встроенной системы защиты от перенапряжений сети - рекомендуется использовать внешний сетевой фильтр при нестабильном питании

Преимущества

• Компактный «книжный» форм-фактор - занимает мало места в щитовой
• Встроенный фильтр ЭМС класса C3 исключает необходимость в дополнительных внешних фильтрах
• Покрытие плат класса 3C2 увеличивает надёжность в агрессивных средах
• LED-панель оператора - позволяет выполнять базовые настройки и диагностику без ПК
• Поддержка программного обеспечения SystemeVAR Tool - упрощает первичную настройку и сбор диагностической информации
• Два режима управления - скалярный для простых задач и векторный для более точного контроля момента

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать вне закрытых шкафов, в сырых или пыльных помещениях
• Не предназначен для работы при температуре выше +50C - требует принудительного охлаждения или вентиляции шкафа
• Номинальная мощность по G-типу (для тяжёлых пусков) составляет всего 22 кВт - для насосов с высоким моментом старта следует проверять соответствие нагрузки
• Отсутствует встроенный тормозной модуль - для быстрого останова двигателя нужен внешний тормозной резистор
• Не поддерживает Ethernet или PROFINET - только Modbus RTU по RS-485

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения - плавное регулирование давления
• Вентиляторы в HVAC-системах - энергосбережение за счёт изменения оборотов в зависимости от потребности
• Ленточные конвейеры - плавный пуск и останов, предотвращение проскальзывания
• Компрессоры воздуха - автоматическое поддержание заданного давления
• Производственные линии с переменной скоростью - согласование этапов технологии

Практические советы

• При монтаже соблюдайте зазор 50 мм между устройствами - это необходимо для теплоотвода даже при «бок-о-бок» установке
• Используйте экранированные кабели для подключения двигателя - это минимизирует влияние помех на другие устройства
• Настройку начинайте с помощью SystemeVAR Tool - программа автоматически предлагает оптимальные параметры для типовых задач
• Проверьте целостность кабеля двигателя перед включением - функция «пожарного режима» сработает только при наличии замыкания
• Если сеть часто колеблется ниже 380 В - рассмотрите возможность установки стабилизатора, так как нижняя граница 380 В является рабочей, а не минимальной
• Для длительной работы при температуре +40…+50C рекомендуется снижать нагрузку на 10–15%, чтобы избежать перегрева
