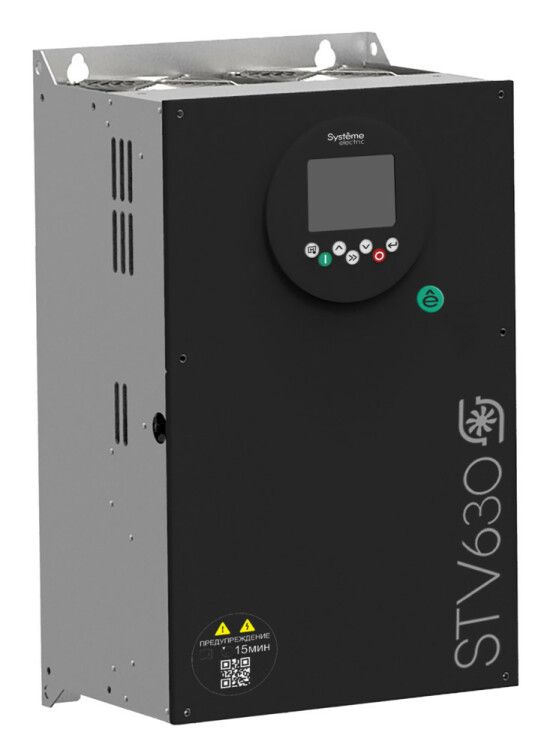

Преобразователь частоты STV630 30 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D30N4L1 Systeme Electric APC

Преобразователь частоты 30 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - это надёжный регулятор скорости трёхфазного двигателя для насосов, вентиляторов и других устройств с переменной нагрузкой. Модель stv630d30n4l1 от Systeme Electric сочетает встроенную защиту, удобное управление и компактную конструкцию, что делает её популярным решением в промышленной автоматизации.

Назначение и область применения

Преобразователь частоты 30 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора предназначен для точного управления скоростью вращения асинхронных двигателей. Подходит для систем, где важна энергоэффективность и плавный запуск: насосные станции, системы вентиляции, конвейеры, компрессоры, транспортеры. Особенно эффективен в режимах с изменяющейся нагрузкой - например, когда требуется поддержание постоянного давления или расхода.

Технические характеристики

• Выходная мощность: 30 кВт
• Напряжение питания: 380–480 В, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 60 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса С3, Modbus RTU
• Количество I/O: 6 дискретных входов, 2 аналоговых входа, 1 дискретный выход, 2 реле, 2 аналоговых выхода, 1 термодатчик PTC
• Разъём для карты расширения: 1 слот
• Индикация: LCD-панель оператора + светодиод состояния
• Габариты: 245×425×201 мм
• Вес: 18 кг
• Класс покрытия печатных плат: 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Типоразмер: C1

Совместимость и монтаж

Преобразователь частоты 30 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 30 кВт. Для подключения используйте кабели соответствующего сечения - рекомендуется учитывать ток 60 А и температурный режим окружающей среды. Установка возможна на вертикальной поверхности с обеспечением зазора минимум 100 мм сверху и снизу для вентиляции. Клеммы для силовой части и управления вынесены на переднюю панель - доступны без демонтажа корпуса. Встроенный DC-реактор снижает высшие гармоники, поэтому внешний реактор не нужен. Подключение Ethernet или CAN требует установки дополнительной карты расширения.

Безопасность и стандарты

Преобразователь частоты 30 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 позволяет использовать устройство в промышленной среде без дополнительных фильтров, даже рядом с чувствительной аппаратурой. Защита от перегрузки, перегрева, замыкания и потери фазы реализована на уровне прошивки. IP20 не допускает использование в сырых или пыльных помещениях без бокса или шкафа.

Преимущества

• Встроенный DC-реактор исключает необходимость в отдельном компоненте - экономит место и время монтажа.
• ЭМС-фильтр класса С3 снижает помехи в сети - соответствие нормам без доработок.
• LCD-панель с меню на русском языке упрощает настройку и диагностику без ПК.
• Modbus RTU встроен - легко интегрируется в SCADA и PLC-системы.
• Класс покрытия 3С3 повышает долговечность в условиях повышенной влажности и загрязнённости воздуха.
• Одиночный слот расширения даёт гибкость для будущих модификаций (например, аналоговые интерфейсы, протоколы Profibus или Encoder).

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует сертификат ATEX/IECEx.
• IP20 требует установки внутри закрытого шкафа - нельзя использовать на открытом воздухе или в цехах с брызгами масла/воды.
• Максимальная частота 599 Гц ограничивает применение для высокоскоростных шпинделях (более 30 тыс. об/мин).
• Нет встроенного brake chopper - для быстрого торможения потребуется внешнее тормозное сопротивление.
• Подходит только для двигателей с короткозамкнутым ротором - не работает с синхронными или постоянного тока.

Примеры использования

• Управление насосом в системе водоснабжения - плавное увеличение оборотов для поддержания давления.
• Регулировка вентилятора в HVAC-системе - энергосбережение за счёт изменения скорости в зависимости от температуры.
• Привод конвейера на пищевом производстве - точная синхронизация со смежными участками.
• Запуск компрессора с минимальным пиком тока - продлевает срок службы сетевых автоматов.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 - неверная последовательность может вызвать вращение двигателя в обратную сторону.
• Настройте параметры двигателя (номинальный ток, число пар полюсов) через LCD-панель - это повысит точность управления и защиту.
• Для длительной работы при максимальной нагрузке обеспечьте принудительную вентиляцию шкафа - нагрев может достигать 50 C.
• Используйте экранированные кабели для аналоговых сигналов (AI/AO) - особенно при прокладке рядом с силовыми проводами.
• При использовании Modbus RTU задавайте уникальный адрес устройства (по умолчанию - 1) и контролируйте скорость передачи (обычно 9600 бод).
• Проверяйте состояние светодиода: мигание указывает на предупреждение, горение - на работу, отсутствие света - на отказ питания.
