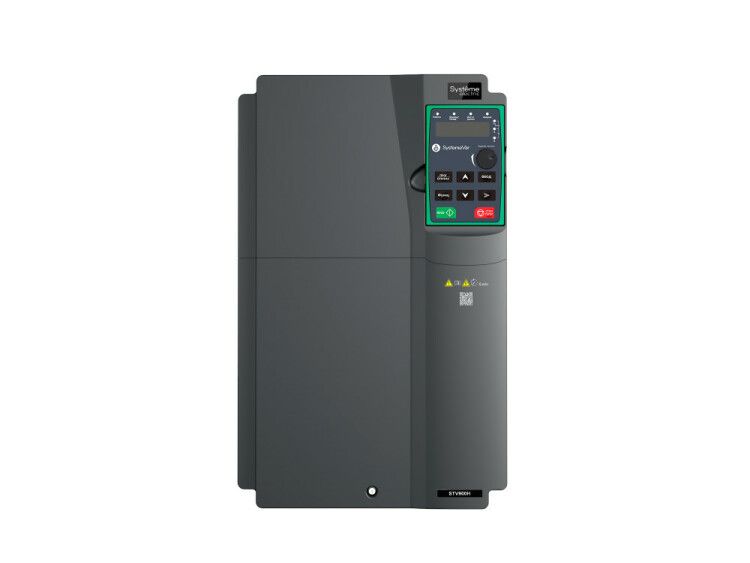

Преобразователь частоты STV900H 30 кВт 400В. Кран/Подъемник | STV900D30N4H SE APC

Преобразователь частоты STV900H 30 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента двигателя в грузоподъёмных системах. Разработан для работы в промышленных условиях, совместим с двигателями до 30 кВт, имеет встроенную систему торможения и поддерживает промышленные протоколы связи. Бренд Systeme Electric, артикул stv900d30n4h.

Назначение и область применения

Преобразователь частоты STV900H 30 кВт 400В для крана/подъемника предназначен для управления асинхронными электродвигателями в системах подъёма и перемещения грузов. Подходит для кранов, лебёдок, элеваторов, подъёмников и других механизмов, где требуется плавный запуск, точная остановка и контроль момента. Особенно эффективен в циклических режимах работы, когда важна надёжность торможения и устойчивость к перегрузкам.

Технические характеристики

• Номинальная выходная мощность: 30 кВт (G-тип)
• Выходной ток: 60 А
• Напряжение питания: 380–440 В, 3 фазы (допуск +-15%/+10%)
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Частота ШИМ: 4 кГц
• Степень защиты: IP20 (не предназначена для установки на открытом воздухе или во влажной среде)
• Встроенные компоненты: DC-реактор, тормозной модуль
• Цифровые входы: 6
• Цифровые выходы: 2
• Аналоговые входы: 2
• Аналоговый выход: 1
• Интерфейсы: один порт RS-485 (Modbus RTU)
• Габариты: 200×223×400 мм
• Вес: 16 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 30 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 30 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 60 А (обычно 16–25 мм2, зависит от длины и условий прокладки). Устройство монтируется на вертикальной поверхности внутри шкафа или щита. Обязательно соблюдать минимальные зазоры вокруг корпуса для обеспечения естественной вентиляции. Подключение к сети - через автоматический выключатель и контактор. Встроенный DC-реактор снижает высшие гармоники, что позволяет использовать менее дорогие фильтры. Тормозной модуль работает с внешним тормозным резистором - его необходимо подбирать по мощности и сопротивлению в соответствии с нагрузкой.

Безопасность и стандарты

Преобразователь частоты STV900H 30 кВт 400В для крана/подъемника оснащён функцией STO (Safe Torque Off) - безопасное отключение крутящего момента в соответствии с требованиями EN ISO 13849-1 и IEC 61800-5-2. Это позволяет выполнять сервисные работы без риска самопроизвольного движения механизма. Протокол Modbus RTU обеспечивает интеграцию в системы автоматизации. Все параметры можно задавать как с панели управления, так и удалённо через интерфейс RS-485. Соответствие стандартам подтверждается сертификатами CE и RoHS.

Преимущества

• Встроенный тормозной модуль исключает необходимость внешнего тормозного устройства
• DC-реактор снижает помехи в сети и продлевает срок службы конденсаторов
• Работа в четырёх квадрантах позволяет точно контролировать движение как при подъёме, так и при опускании груза
• Высокая перегрузочная способность (до 200%) обеспечивает надёжный старт при максимальной нагрузке
• Управление через панель, кнопки или PLC - гибкая настройка под любую систему автоматизации
• Низкий уровень шума за счёт фиксированной частоты ШИМ 4 кГц

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать вне закрытых шкафов, в помещениях с повышенной влажностью, пылью или агрессивной средой
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Максимальная выходная мощность 60 кВт - допустима лишь кратковременно; длительная работа выше 30 кВт невозможна
• Требует обязательного подключения тормозного резистора при активном торможении
• Не рекомендован для питания двигателей с очень длинными кабелями (>100 м) без дополнительных фильтров

Примеры использования

• Электрокраны на металлургических заводах - плавный подъём и точная остановка металлических слитков
• Лебёдки на строительных площадках - управление скоростью спуска контейнеров
• Подъёмники для обслуживания оборудования - обеспечение безопасности при работе с люлькой
• Конвейеры с вертикальными участками - предотвращение проскальзывания груза при остановке

Практические советы

• Выбирая преобразователь частоты STV900H 30 кВт 400В для крана/подъемника, проверьте соответствие номинала двигателя - лучше брать запас по току 10–15%
• Для долгой работы используйте тормозной резистор с мощностью не ниже 50% от мощности преобразователя
• Настройте параметры торможения (время замедления, порог включения тормоза) в зависимости от массы груза и инерции механизма
• При использовании Modbus - убедитесь, что адрес устройства уникален в сети, а скорость передачи (битрейт) согласована с контроллером
• Не забудьте подключить заземление - это обязательно для работы функции STO
• При первом запуске выполните автопараметризацию двигателя - это повысит точность управления и снизит риск перегрева
