Преобразователь частоты STV600 30 кВт 400В | STV600D30N4 SE APC

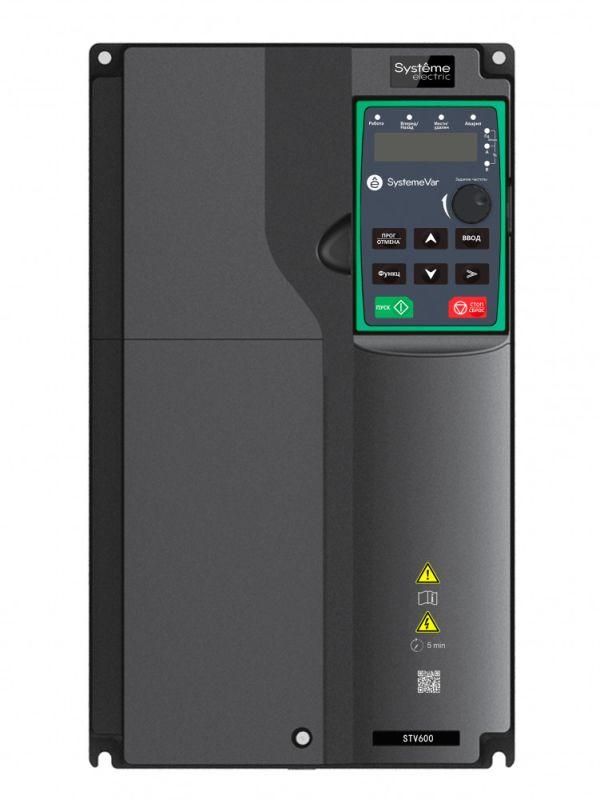

Преобразователь частоты STV600 30 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно в насосных и вентиляторных контурах. Артикул stv600d30n4 соответствует модели с номинальной мощностью 30 кВт и током 60 А, рассчитанной на работу от сети 400 В.

Назначение и область применения

Преобразователь частоты STV600 30 кВт 400В предназначен для управления скоростью вращения электродвигателей в зависимости от потребностей технологического процесса. Особенно эффективен в системах с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры. Поддерживает пожарный режим - позволяет обеспечить максимальную мощность при аварийном запуске. Устройство применяется в промышленных шкафах управления, где требуется энергоэффективность и точная настройка работы оборудования.

Технические характеристики

• Номинальная мощность: 30 кВт (кратковременно до 60 кВт - 110% от номинала в течение 60 секунд)
• Номинальный ток: 60 А
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%)
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Напряжение сети допускает колебания до +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Рабочая температура: от -10C до +50C; при +40C и ниже сохраняет номинальные параметры
• Габариты: 200×340,6×184,6 мм
• Вес: 7,5 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - устойчиво к влаге, пыли и химическим воздействиям
• Интерфейсы: Modbus RTU (встроенный); два слота для расширения (SLOT1/SLOT2)
• Аналоговые входы: 2
• Цифровые входы: 6
• Аналоговые выходы: 2
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023, помеченных “QCPASS” на упаковке)

Совместимость и монтаж

STV600 30 кВт 400В устанавливается внутри шкафа управления. Возможны два способа крепления: настенный и фланцевый. Для монтажа необходим свободный доступ к вентиляционным каналам - устройство требует принудительного охлаждения при длительной работе на пределе. Не имеет встроенного EMC-фильтра, DC-реактора или моторного дросселя - эти элементы должны быть установлены отдельно, согласно требованиям нормативов (например, IEC 61800-3). Панель оператора - съёмная LED, опционально можно заменить на выносную LCD (SEOP-1205). Расширение функций осуществляется через платы: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

Преобразователь частоты STV600 30 кВт 400В соответствует требованиям EN 61800-5-1 (безопасность электрооборудования) и EN 60721-3-3 (экологическая устойчивость). Конформное покрытие плат повышает надёжность в условиях повышенной влажности и загрязнённости воздуха. Отсутствие встроенного фильтра означает обязательное соблюдение правил по снижению электромагнитных помех - рекомендуется использовать внешние фильтры и экранированные кабели. Гарантия - 24 месяца.

Преимущества

• Поддержка двух режимов управления - скалярного и векторного - позволяет адаптировать устройство под разные типы двигателей
• Высокая перегрузочная способность (110% × 60 с) даёт запас на пиковые нагрузки
• Встроенный Modbus RTU упрощает интеграцию в системы автоматизации
• Два слота расширения позволяют гибко настраивать количество входов/выходов под задачу
• Конформное покрытие увеличивает долговечность в агрессивных средах
• Пожарный режим обеспечивает бесперебойную работу при критических ситуациях
• Совместим с программным обеспечением SystemeVAR Studio - удобная настройка и диагностика

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от пыли и влаги, требует установки в закрытый шкаф
• Отсутствуют встроенные фильтры и реакторы - необходимо проектировать внешнюю цепь подавления помех
• Работа при температуре выше +40C снижает номинальную мощность - требуется усиленное охлаждение
• Не подходит для прямого подключения к однофазной сети - только трёхфазное питание 380–440 В
• Релейные выходы: у старых версий (до 15.03.2023) - один контакт, новые - два (необходимо проверять маркировку QCPASS)

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе путём изменения оборотов насоса
• Вентиляция крупного помещения: автоматическое изменение скорости вентиляторов по уровню CO₂
• Производственный конвейер: плавный пуск и остановка с учётом загруженности линии
• Энергосберегающий проект: снижение расхода электроэнергии на 20–40% за счёт отказа от механических дросселей
• Объекты ЖКХ и коммунального хозяйства: контроль температуры в тепловых пунктах через управление циркуляционными насосами

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допуск +-15% от 400 В, но лучше избегать постоянных отклонений
• Используйте экранированные кабели для сигналов управления и силовых проводов - разнесите их минимум на 30 см друг от друга
• Для систем с высокими требованиями к качеству сигнала (например, медицинские или пищевые производства) обязательно установите внешний EMC-фильтр
• При использовании расширительных плат (SEOP-1628/1630) убедитесь, что они совместимы с вашей версией STV600 - сверьтесь с документацией
• Настройку начинайте через SystemeVAR Studio - это исключит ошибки при ручном вводе параметров
• Проверьте наличие маркировки “QCPASS” на упаковке - она указывает на две релейные точки вместо одной
• Не забудьте предусмотреть место для теплоотвода - минимальный зазор вокруг устройства - 100 мм с каждой стороны
