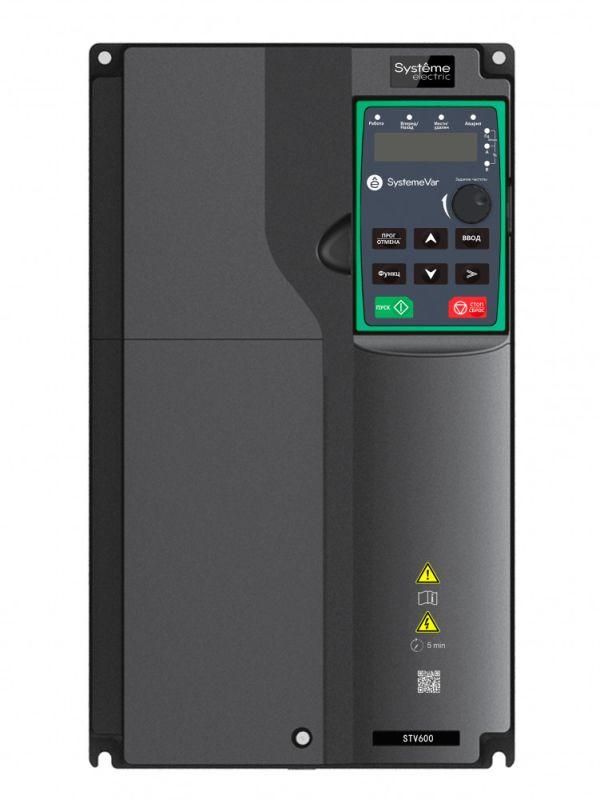

Преобразователь частоты STV600 30 кВт 400В с DC реакт. | STV600D30N4L1 SE APC

Преобразователь частоты STV600 30 кВт 400В с DC реактором и входным реактором SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой, таких как насосы и вентиляторы. Бренд Systeme Electric, артикул stv600d30n4l1, обеспечивает надёжную работу в промышленных шкафах управления благодаря встроенным реакторам и гибкому интерфейсу.

Назначение и область применения

STV600 30 кВт 400В с DC реактором и входным реактором SE предназначен для управления двигателями в системах, где требуется изменение скорости вращения в зависимости от потребления энергии. Особенно эффективен в насосных станциях, вентиляционных системах, конвейерах и других устройствах с мягкими пусками и экономичным режимом работы. Подходит для автоматизации объектов ЖКХ, промышленности и коммерческой недвижимости.

Технические характеристики

• Напряжение питания: 3×400 В (допустимый диапазон: 342–440 В)
• Номинальная мощность: 30 кВт (возможно перегрузка до 110% - 33 кВт - до 60 сек)
• Номинальный ток: 60 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц +-0,05%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Температурный диапазон: -10…+50 C (при температуре выше +40 C снижаются номинальные параметры)
• Встроенные компоненты: DC-реактор, входной реактор
• Интерфейсы: Modbus RTU, 1 порт RS-485
• Цифровые входы: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровой выход: 1 (реле)*
• Дополнительно: 2 слота для расширения функционала
• Габариты: 200 × 340,6 × 184,6 мм
• Вес: 10,5 кг
• Конформное покрытие плат: класс 3C3 (EN 60721-3-3)
• Гарантия: 24 месяца

*Релейный выход: два контакта - только у моделей, выпущенных после 15 марта 2023 года (маркировка QCPASS на упаковке).

Совместимость и монтаж

STV600 30 кВт 400В с DC реактором и входным реактором SE рассчитан на встраивание в силовой шкаф управления. Установка возможна двумя способами: настенная или фланцевая. Для монтажа необходим свободный доступ к вентиляционным зазорам - устройство не имеет собственного охлаждения. Кабели подключаются к клеммникам снизу и сзади. Обязательно использовать рекомендованную сечение проводов для тока 60 А. Панель оператора - съёмная LED, опционально можно заменить на LCD (SEOP-1205). Расширение I/O осуществляется через платы SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

STV600 соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Отсутствие встроенного ЭМС-фильтра требует внешней установки фильтра при работе в чувствительных сетях. Конформное покрытие печатных плат защищает от влаги, пыли и химических воздействий. Сертификаты на продукцию подтверждают соответствие европейским нормам безопасности.

Преимущества

• Встроенные входной и DC-реакторы снижают высшие гармоники, продлевают жизнь сети и двигателя
• Поддержка векторного управления без датчика - повышает точность контроля момента
• Два слота для расширения интерфейсов позволяют адаптировать устройство под любую систему автоматизации
• Modbus RTU в базовой версии - простая интеграция с PLC и SCADA
• Пожарный режим - принудительный запуск на максимальной частоте при сигнале от системы пожарной безопасности
• Программное обеспечение SystemeVAR Studio - удобная настройка, диагностика и мониторинг через USB/COM

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях
• Отсутствие встроенного ЭМС-фильтра требует дополнительных затрат на внешнюю фильтрацию при наличии чувствительной аппаратуры рядом
• Нет встроенного моторного дросселя - при длинных кабелях (>50 м) рекомендуется установка внешнего дросселя
• При температуре выше +40 C необходимо снижать нагрузку - не допускается работа на полную мощность в жарких шкафах без усиленного охлаждения
• Не подходит для постоянного режима перегрузки свыше 110% - длительная работа на пределе сокращает срок службы

Примеры использования

• Насосная станция водоснабжения - плавный пуск, регулирование давления по сигналу от датчика
• Вентиляционная система в торговом центре - изменение оборотов в зависимости от CO₂ и температуры воздуха
• Линия производства с конвейером - согласование скоростей между участками
• Система противопожарной защиты - активация вентилятора на 100% при получении сигнала от пожарной тревоги

Практические советы

• Перед первым запуском используйте программу SystemeVAR Studio - она ускоряет настройку и минимизирует ошибки
• При использовании длинных кабелей к двигателю (>50 м) обязательно установите внешний dV/dt-фильтр или выходной дроссель
• Обеспечьте минимальный воздушный зазор вокруг STV600 30 кВт 400В с DC реактором и входным реактором SE - не менее 100 мм с каждой стороны
• Для автономной работы без ПК сохраните профиль настройки на SD-карте (если установлен модуль расширения)
• Проверьте наличие маркировки QCPASS на упаковке - это гарантирует наличие двух релейных выходов
• При замене старого преобразователя учтите габариты: STV600 занимает меньше места, чем аналоги с таким же током - проверьте место установки в шкафу
