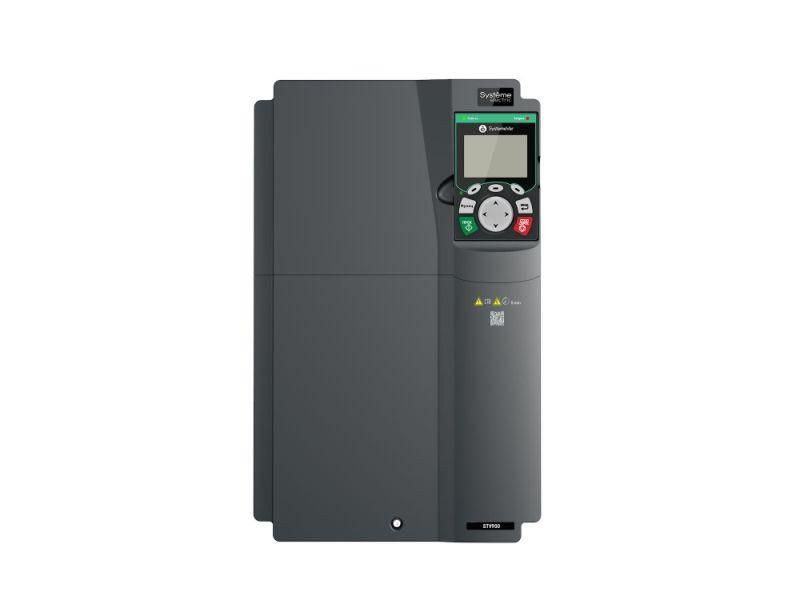

Преобразователь частоты STV900 G-тип: 30 кВт (P-тип: 37 кВт) 400В | STV900D30N4 SE APC

Преобразователь частоты STV900 30 кВт 400В SE (P-тип: 37 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric предлагает эту модель как часть серии SystemeVar, где P-тип обеспечивает повышенную перегрузочную способность для задач с кратковременными пиками нагрузки.

Назначение и область применения

Преобразователь частоты STV900 30 кВт 400В SE предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать, останавливать и изменять обороты двигателя, снижая механический износ и энергопотребление. Подходит для работы на насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах, требующих точного контроля движения. Модель P-тип (37 кВт) оптимизирована для циклических режимов с высокими кратковременными перегрузками.

Технические характеристики

• Номинальная мощность: 30 кВт (G-тип), 37 кВт (P-тип)
• Выходной ток: 60 А (G-тип), 75 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальное выходное напряжение: 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая несущая частота ШИМ: 2 кГц (P-тип), 4 кГц (G-тип)
• Перегрузочная способность (P-тип): 120% до 60 сек, 150% до 10 сек, 200% до 1 сек
• Максимальная выходная мощность: 75 кВт
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Аналоговые входы: 1 (для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление командами, например, старт/стоп, направление)
• Аналоговый выход: 1 (для передачи сигнала состояния, например, частоты или тока)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Габариты: 200×223×400 мм
• Вес: 16 кг
• Допустимое отклонение напряжения сети: +-10%
• Допустимое отклонение частоты сети: +-0,05%

Совместимость и монтаж

Преобразователь частоты STV900 30 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Устройство устанавливается в шкаф управления с принудительной вентиляцией - IP20 не допускает открытую установку. Клеммы для силовой части и управления расположены сбоку, что удобно для проводки. Обязательно соблюдать посадочные габариты 200×223×400 мм. Масса 16 кг требует прочного крепления. Для подключения к сети используйте кабели сечением не менее 16 мм2 (для 60–75 А). Подключение к Modbus требует экранированного двужильного кабеля с заземлением экрана на одном конце.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности для промышленного оборудования. Стандарты IEC 61800-5-1 и EN 61800-3 учтены при проектировании. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними контурами. Работает в промышленной зоне - не предназначен для взрывоопасных сред. Отсутствие сертификата ATEX делает невозможным применение в опасных зонах класса Zone 1/2.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии при торможении (экономия электроэнергии)
• Гибкая настройка: управление можно осуществлять кнопками на корпусе, через внешние контакты или по Modbus
• Высокий уровень перегрузочной способности (P-тип) - выдерживает кратковременные скачки нагрузки без отключения
• Интеграция в автоматизированные системы благодаря одному порту RS-485 с протоколом Modbus
• Небольшие габариты и вес позволяют экономить место в шкафу

Ограничения применения

• IP20 - нельзя использовать вне закрытого шкафа; недопустимо попадание пыли, влаги, масла
• Не подходит для однофазных сетей или двигателей постоянного тока
• Запрещено подключать к сети с отклонением напряжения более +-10% или частоты более +-0,05%
• P-тип рассчитан на длительные циклы с перегрузками, G-тип - на равномерные нагрузки; неверный выбор типа снижает надёжность
• Отсутствуют встроенный фильтр EMI и дроссель - при чувствительном оборудовании рядом потребуется внешняя фильтрация

Примеры использования

• Вентиляционная система: плавное увеличение оборотов в зависимости от температуры воздуха
• Конвейер на заводе: регулировка скорости по графику производства
• Насосная станция: поддержание давления в трубопроводе путём изменения частоты
• Ленточная пилорама: точная синхронизация с подачей древесины
• Элеватор для сыпучих материалов: торможение с рекуперацией энергии

Практические советы

• Выбирайте P-тип, если двигатель часто работает с кратковременной перегрузкой (например, при старте под нагрузкой); G-тип - для равномерной нагрузки (насосы, вентиляторы)
• При использовании Modbus убедитесь, что адрес устройства уникален в сети, а скорость передачи (битрейт) согласована с контроллером
• Обязательно проверьте посадочный размер 200×223×400 мм перед заказом - он отличается от моделей других серий
• Для долгой службы оставляйте минимум 10 см свободного пространства вокруг преобразователя STV900 30 кВт 400В SE для теплоотвода
• При первом запуске выполните автонастройку двигателя (ID-обучение) - это повысит точность управления и снизит нагрев
• Не забывайте о заземлении корпуса - даже при IP20 это обязательное условие безопасности
