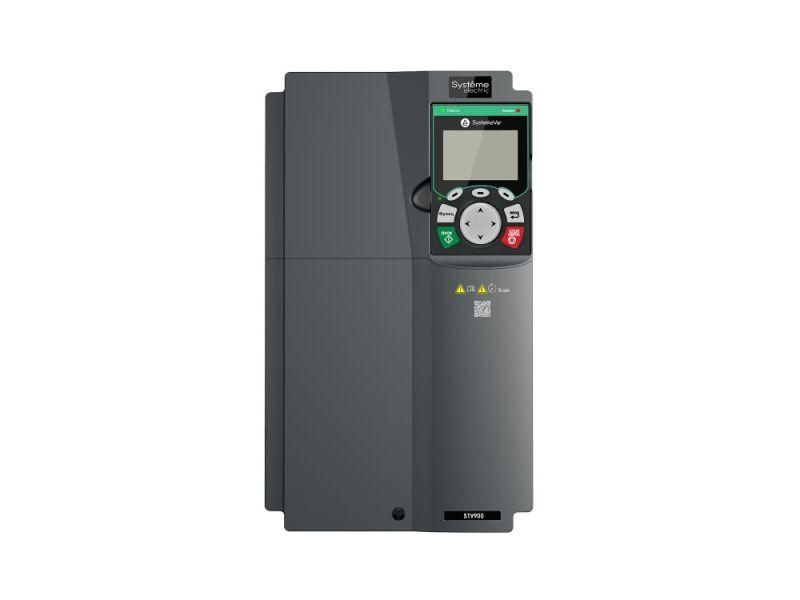

Преобразователь частоты STV900 G-тип: 22 кВт (P-тип: 30 кВт) 400В | STV900D22N4 SE APC

Преобразователь частоты STV900 22 кВт 400В SE (P-тип: 30 кВт) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель сочетает высокую надёжность, управление через Modbus и возможность работы в четырёх квадрантах - что делает её подходящей для задач с рекуперацией энергии. Бренд Systeme Electric предлагает эту серию STV900 как решение для автоматизации технологических процессов.

Назначение и область применения

Преобразователь частоты STV900 22 кВт 400В SE используется для управления скоростью и моментом электродвигателей мощностью до 22 кВт. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Особенность P-типа - повышенная перегрузочная способность - позволяет использовать устройство в циклических режимах, где требуется кратковременный выброс мощности. Возможность работы в четырёх квадрантах даёт возможность рекуперации энергии при торможении - идеально для лифтов, подъёмников и испытательных стендов.

Технические характеристики

• Номинальная мощность двигателя: 22 кВт (G-тип); максимальная выходная мощность: 45 кВт (P-тип)
• Номинальный выходной ток: 45 А (G-тип), 60 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая несущая частота ШИМ: 2 кГц (для P-типа)
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Степень защиты: IP20 - только для установки внутри шкафа
• Аналоговые входы: 1; аналоговые выходы: 1
• Цифровые входы: 6; цифровые выходы: 1
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU
• Отклонение симметрии напряжения: ≤0,1%; частоты: ≤0,05%
• Габариты: 200×208×340,6 мм
• Вес: 8,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 22 кВт 400В SE совместим со всеми типами трёхфазных асинхронных двигателей, соответствующих по мощности и напряжению. Для монтажа требуется установка в закрытом электрошкафе с обеспечением минимального свободного пространства вокруг корпуса для теплоотвода. Клеммы питания и двигателя рассчитаны на медные провода сечением до 16 мм2. Подключение к сети выполняется через автоматический выключатель и контактор - обязательное условие безопасности. Интерфейс Modbus позволяет интегрировать устройство в системы управления на базе PLC. Устройство не имеет встроенного фильтра EMI - при чувствительном оборудовании рекомендуется внешняя фильтрация.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям EN 61800-5-1 и EN 61800-3 для промышленного применения. Защита IP20 исключает использование вне герметичных шкафов - контакт с пылью или влагой недопустим. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы активирована по умолчанию. Все функции диагностики доступны через интерфейс Modbus.

Преимущества

• Поддержка четырёх квадрантов - экономия энергии за счёт рекуперации при торможении
• Высокая точность регулирования частоты (+-0,05%) - важна для позиционирования и согласования скоростей
• Гибкая система управления: ручная настройка, дистанционный контроль, Modbus - удобно для интеграции в АСУ ТП
• Компактные габариты и малый вес - легко помещается даже в ограниченных шкафах
• Два типа перегрузки (G/P) позволяют выбрать оптимальную версию под конкретную нагрузку

Ограничения применения

• Степень защиты IP20 требует обязательной установки в закрытом шкафу - нельзя использовать на открытых площадках или в сырых помещениях
• Несущая частота ШИМ 2 кГц (P-тип) снижает уровень шума, но увеличивает тепловыделение - нужен принудительный воздушный охладитель при длительной работе на пределе
• Отсутствие встроенного тормозного резистора - при рекуперации необходимо подключить внешний тормозной модуль
• Один аналоговый вход - ограничивает количество внешних датчиков без расширения
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт - минимальная мощность не указана, но эффективность ниже этого порога невысока

Примеры использования

• Лента конвейера с изменяемой скоростью в пищевой промышленности
• Вентилятор системы охлаждения на заводе, работающий по температурному сигналу
• Электромагнитный тормозной стенд - благодаря четырёхквадрантному режиму энергия возвращается в сеть
• Насосная станция с давлением, регулируемым по сигналу от датчика
• Подъёмник с частым циклом запуска/останова - P-тип выдерживает импульсные нагрузки

Практические советы

• Выбирайте P-тип, если двигатель часто работает на перегрузке - он лучше справится с кратковременными скачками момента
• При использовании Modbus проверьте адрес устройства и скорость передачи - по умолчанию 9600 бод, 8N1
• Обязательно используйте входной реактор, если питание от длинной линии или есть много других преобразователей - снижает помехи
• Для долгой службы следите за температурой шкафа - внутренняя температура не должна превышать +40 C
• Настройка параметров через кнопки на панели возможна, но проще и надёжнее делать через программатор или SCADA-систему
• Замена фильтров и обслуживание - только при отключенном питании! Перед работой ждите минимум 5 минут после отключения - конденсаторы заряжаются!
