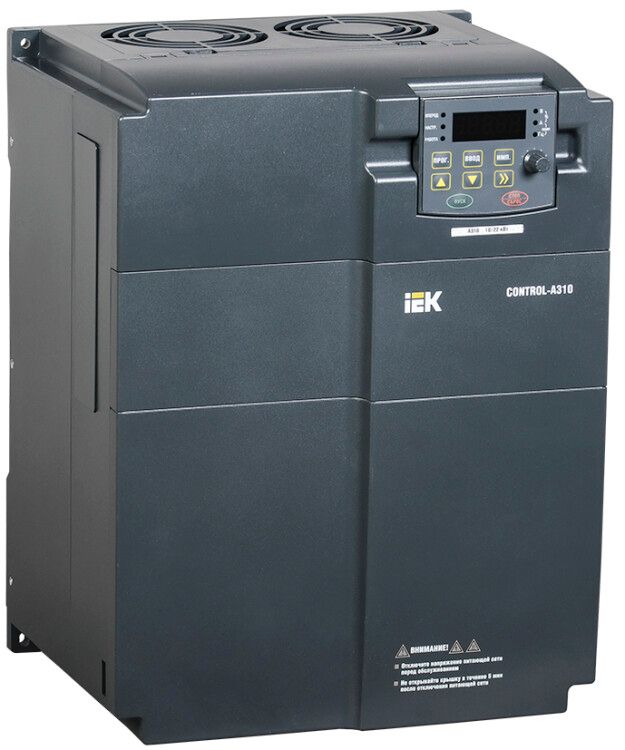

Преобразователь частоты CONTROL-A310 380В, 3Ф 18-22 kW 37-45A | CNT-A310D33V18-22TE IEK

Преобразователь частоты CONTROL-A310 380В 3Ф 18-22 кВт 37-45А предназначен для точного регулирования скорости асинхронных двигателей в промышленных системах. Бренд IEK (ИЭК) предлагает эту модель как надёжное решение для автоматизации оборудования с высокой нагрузкой. Артикул cnt-a310d33v18-22te соответствует модели на 22 кВт и током 45 А.

Назначение и область применения

Преобразователь частоты CONTROL-A310 управляет работой трёхфазных асинхронных , изменяя частоту и напряжение питания. Подходит для промышленного оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ. Особенно эффективен там, где требуется плавный запуск, энергосбережение или точная скорость вращения. Модель рассчитана на работу в условиях промышленной зоны с возможностью монтажа внутри шкафов.

Технические характеристики

• Сетевое напряжение: 400 В переменного тока (трёхфазное)
• Номинальная мощность двигателя: 22 кВт
• Номинальный выходной ток: 45 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 3200 Гц
• Частота входной сети: 50 / 60 Гц
• Диапазон рабочих температур: от –10 C до +40 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Климатическое исполнение: УХЛ3.1 (для помещений с умеренным климатом, допускаются колебания влажности)
• Максимальное сечение кабеля: 6 мм2 (на входе и выходе)
• Гарантия: 24 месяца
• Наличие дисплея: да (локальный экран для настройки и диагностики)
• Количество портов RS-485: один (MODBUS RTU)
• Поддержка энкодера: есть (для замкнутых контуров управления)
• PID-регулятор: встроенный (для стабилизации давления, уровня, температуры)
• Встроенные “виртуальные” реле: да (логические функции без внешних устройств)
• Специальный насосный режим: есть (экономичное управление циклическими насосами)
• Контроль расстояния перемещения: поддерживается через энкодер
• Встроенный DC-дробель: имеется (уменьшает помехи, защищает двигатель; не во всех версиях)

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 монтируется на DIN-рейку или жестко закрепляется на монтажной плате внутри силового шкафа. Кабели подключаются сечением до 6 мм2 - важно соблюдать требования по гибкости проводов и качеству обжима. Для удобства обслуживания предусмотрена съемная русифицированная панель управления - её можно вынести на переднюю часть шкафа, сохранив доступ к кнопкам и дисплею. Обязательно оставьте свободное пространство вокруг устройства для теплоотвода - особенно при работе на пределе мощности.

Безопасность и стандарты

Преобразователь имеет внутренние системы защиты: от перегрузки (до 180 % на 60 сек), от перегрева, от короткого замыкания, от потери фазы. Защита двигателя активируется автоматически. Соответствует требованиям к промышленному оборудованию, однако из-за степени защиты IP20 не предназначен для открытой установки - обязательно использование в электрошкафу. Наличие модульного интерфейса RS-485 позволяет интегрировать устройство в SCADA-системы по протоколу MODBUS RTU.

Преимущества

• Съёмная панель управления снижает риск повреждения при обслуживании и упрощает настройку
• Встроенный PID-регулятор исключает необходимость в отдельном контроллере для задач типа поддержания давления
• Насосный режим экономит энергию при периодической работе насосов
• Поддержка энкодера позволяет реализовать точную позиционирование (например, в ленточных конвейерах)
• Компактные габариты подходят для плотной сборки шкафов
• Два года гарантии - выше среднего показателя для аналогичных решений

Ограничения применения

• Не работает вне помещения - степень защиты IP20 не защищает от пыли, влаги и механических воздействий
• Запрещён монтаж при температуре ниже –10 C или выше +40 C - возможны отказы или сбои
• Максимальное сечение кабеля 6 мм2 - нельзя подключить более крупные провода без переходника
• На некоторых сериях отсутствует встроенный DC-дробель - при наличии чувствительной аппаратуры рядом рекомендовано его установить дополнительно
• Ручное задание параметров требует знания базовой теории частотного управления - не подходит для пользователей без опыта

Примеры использования

• Циркуляционные насосы в системах теплоснабжения - благодаря насосному режиму и PID-регулятору достигается постоянное давление
• Конвейеры на пищевых производствах - точная скорость движения с помощью энкодера и контроля расстояния
• Вентиляция в промышленных цехах - плавный запуск снижает ударные нагрузки на сеть
• Шлифовальные и сверлильные станки - возможность изменения оборотов в реальном времени
• Автоматизированные линии с PLC - интеграция через RS-485 и MODBUS

Практические советы

• Перед первым запуском проверьте правильность подключения фаз L1/L2/L3 и PE - неверная коммутация вызывает аварию
• При использовании длинных кабелей между преобразователем и двигателем (>30 м) используйте LC-фильтр - чтобы избежать импульсных помех
• Обновите прошивку через USB-порт (если доступно) - некоторые версии имеют улучшенную стабильность работы
• При длительной работе на 90–100 % нагрузки увеличьте принудительное охлаждение шкафа - даже при IP20 перегрев - основная причина отказов
• Для сложных проектов скачайте руководство пользователя с сайта IEK - там подробно описаны алгоритмы настройки PID и энкодера
• Не забудьте отключить питание и дождаться разрядки конденсаторов (минимум 10 минут) перед любым техобслуживанием
