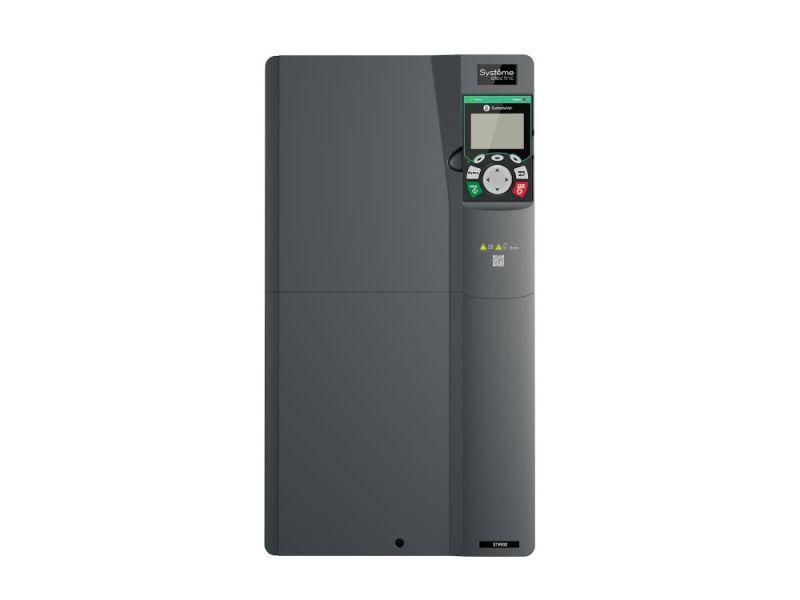

Преобразователь частоты STV900 G-тип: 45 кВт (P-тип: 55 кВт) 400В | STV900D45N4 SE APC

Преобразователь частоты STV900 45 кВт 400В SE (P-тип: 55 кВт) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с P-типом обеспечивает повышенную перегрузочную способность и подходит для задач с динамическими нагрузками, таких как конвейеры, насосы и компрессоры. Бренд Systeme Electric и артикул stv900d45n4 указывают на принадлежность к серийному решению SystemeVar.

Назначение и область применения

Преобразователь частоты STV900 45 кВт 400В SE (P-тип: 55 кВт) управляет работой электродвигателей, изменяя частоту и напряжение питания для плавного запуска, регулирования скорости и энергоэффективного торможения. Применяется в промышленных автоматизированных системах: конвейерах, вентиляторах, насосах, компрессорах, подъёмных механизмах. Подходит для работы в условиях заводских цехов благодаря защите IP20 и устойчивости к колебаниям сети.

Технические характеристики

• Номинальная мощность двигателя: 45 кВт (P-тип - максимальная выходная мощность до 92 кВт при линейной нагрузке)
• Номинальный выходной ток: 92 А
• Питающее напряжение: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Несущая частота ШИМ: 2 кГц (для P-типа)
• Перегрузочная способность P-типа: 120% в течение 60 секунд
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (сигнал обратной связи, например, текущая скорость)
• Цифровой выход: 1 (сигнализация аварии или готовности)
• Интерфейсы: Modbus RTU через RS-485 - для интеграции в системы автоматизации
• Частота сети: 50/60 Гц +- допуск
• Симметрия сети: напряжения - 0,1%, частоты - 0,05%
• Габариты: 282 × 258 × 560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 45 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для установки требуется свободное место с вентиляцией - корпус не имеет защиты от пыли и влаги, поэтому монтируется внутри шкафа. Клеммы для подключения питания и двигателя расположены сверху и снизу. Учитывайте посадочные размеры: глубина 560 мм требует минимум 600 мм свободного пространства в шкафу для доступа к кабелям. Подключение к сети - через предохранители и контактор, рекомендовано использовать фильтр высших гармоник при чувствительном оборудовании рядом.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного оборудования. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - установка возможна только в закрытых щитах. Работа в четырёх квадрантах позволяет реализовать активное торможение, что снижает риск перегрева и повышает безопасность при остановке грузоподъёмных механизмов.

Преимущества

• Поддержка дистанционного управления через Modbus - удобно для интеграции в SCADA и PLC-системы
• Высокая перегрузочная способность (120% на 60 с) - выдерживает кратковременные пики нагрузки без отключения
• Узкий диапазон симметрии сети - стабильная работа даже при неидеальном питании
• Ручное, дистанционное и программное задание параметров - гибкость настройки
• Несущая частота 2 кГц - баланс между эффективностью и уровнем шума в двигателе

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 требует обязательной установки в электрошкафу
• Не подходит для однофазных сетей - работает только от трёхфазного напряжения 380–440 В
• Максимальная частота 400 Гц - недостаточно для некоторых высокоскоростных шпиндели (более 100 тыс. об/мин)
• Один аналоговый вход - ограниченное количество внешних сигналов для сложных алгоритмов управления
• P-тип не имеет перегрузки выше 120% - для экстремальных импульсных нагрузок лучше выбрать G-тип

Примеры использования

• Конвейерная линия: плавный пуск и остановка, регулировка скорости по производственному графику
• Воздушный компрессор: поддержание давления путём изменения оборотов двигателя
• Насосная станция: энергосбережение при снижении расхода жидкости
• Лифтовой механизм: использование четырёхквадрантного режима для контроля спуска груза

Практические советы

• При монтаже в шкафу обеспечьте воздушный поток - нагрев происходит из-за потерь в IGBT-ключах
• Настройте параметры торможения через Modbus, чтобы избежать скачков напряжения в сети
• Используйте фильтр EMI, если рядом находятся чувствительные контроллеры или измерительные приборы
• Проверьте соответствие сечения кабелей: для 92 А нужен медный провод не менее 25 мм2
• При замене старого преобразователя - учтите, что STV900 45 кВт 400В SE (P-тип: 55 кВт) имеет другие габариты, чем модели других брендов
• Загрузите прошивку и руководство с сайта Systeme Electric - там есть типовые параметры для популярных двигателей
