Преобразователь частоты STV600 45 кВт 400В с DC реакт. | STV600D45N4L1 SE APC

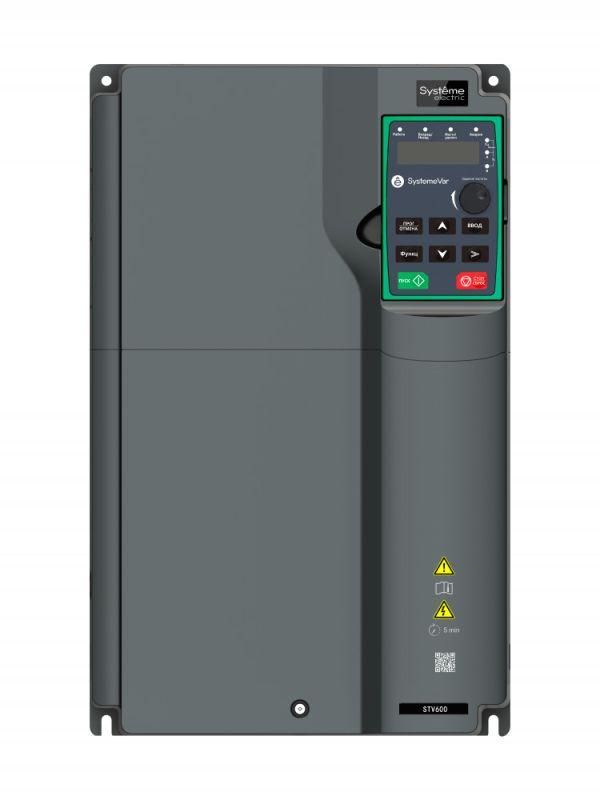

Преобразователь частоты SystemeVar STV600D45N4L1 - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 45 кВт при напряжении 400 В. Встроенная система с DC-реактором снижает помехи в сети, что делает его надёжным решением для промышленных систем с высокими требованиями к качеству питания.

Назначение и область применения

Преобразователь частоты SystemeVar STV600D45N4L1 предназначен для управления двигателями в системах, где требуется плавная регулировка скорости: насосы, вентиляторы, компрессоры, конвейеры и другие механизмы с переменной нагрузкой. Особенно эффективен в задачах энергосбережения - например, при работе насосов в системах водоснабжения или вентиляции в зданиях. Устройство подходит для установки в шкафы управления промышленных объектов благодаря защите IP20 и встраиваемому типу монтажа.

Технические характеристики

• Номинальная мощность: 45 кВт (возможно кратковременное перегрузка до 92 кВт на 60 секунд)
• Номинальный ток: 92 А
• Напряжение сети: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение сети: допустимое отклонение +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Температурный диапазон: -10C … +50C (при температуре выше +40C снижаются номинальные параметры)
• Габариты: 250 × 400 × 202 мм
• Вес: 16 кг
• Количество цифровых входов: 6
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Релейные выходы: 1 (или 2 - для моделей, выпущенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Количество слотов для расширения: 2 (SLOT1, SLOT2)
• Панель оператора: съёмная LED (опционально - выносная LCD SEOP-1205)
• Конформное покрытие плат: класс 3C3 (EN 60721-3-3)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты SystemeVar STV600D45N4L1 рассчитан на встраивание в силовой шкаф. Монтаж возможен двумя способами: настенным или фланцевым. Для обеспечения теплового режима необходима принудительная вентиляция шкафа при температуре выше +40C. Внутренний DC-реактор исключает необходимость внешнего подключения, но отдельно требует установки входного автоматического выключателя и контактора. Кабели подключения должны соответствовать сечению, рассчитанному на 92 А. Обязательно соблюдать минимальные зазоры вокруг устройства для теплоотвода - рекомендовано не менее 100 мм сверху и снизу.

Безопасность и стандарты

Преобразователь частоты соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Отсутствие встроенного ЭМС-фильтра требует обязательной установки внешнего фильтра при чувствительном оборудовании рядом. Конформное покрытие печатных плат повышает устойчивость к влаге и запылённости внутри шкафа. Устройство не предназначено для работы во взрывоопасных зонах.

Преимущества

• Встроенный DC-реактор снижает гармонические искажения в сети, продлевает срок службы сетевых элементов
• Поддержка векторного управления без датчика - точное управление моментом даже при малой частоте
• Наличие двух слотов для расширения позволяет адаптировать устройство под специфичные задачи (например, добавить PROFINET или больше реле)
• Пожарный режим - возможность быстрого отключения по сигналу от системы пожарной безопасности
• Совместимость с программным обеспечением SystemeVAR Studio - удобная настройка, диагностика и мониторинг через ПК
• Съёмная панель оператора - упрощает обслуживание и замену без демонтажа всего устройства

Ограничения применения

• Не подходит для открытой установки - степень защиты IP20 требует герметичного шкафа
• Отсутствие встроенного ЭМС-фильтра - необходимо использовать внешние фильтры при наличии чувствительной аппаратуры поблизости
• Нет встроенного моторного дросселя - при длинных кабелях (>50 м) рекомендуется установка выходного дросселя
• Ограниченный рабочий диапазон температур: при температуре выше +40C снижается номинальная мощность
• Не поддерживает работу с синхронными двигателями или двигателями с энкодером (нет входа для обратной связи)

Примеры использования

• Система водоснабжения: регулировка давления в трубопроводе за счёт изменения частоты насосов
• Вентиляция крупного цеха: автоматическое изменение оборотов в зависимости от уровня CO₂
• Производственный конвейер: плавный пуск и остановка с контролем скорости
• Компрессорная установка: снижение потребления электроэнергии при низкой нагрузке
• Объекты ЖКХ: управление насосами в системах отопления с учётом температуры наружного воздуха

Практические советы

• Перед первым запуском используйте ПО SystemeVAR Studio - это ускоряет настройку и минимизирует ошибки
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) установите выходной дроссель
• Для промышленных сетей с нестабильным напряжением проверьте уровень колебаний - устройство работает в пределах +-15%, но лучше избегать постоянных скачков
• Если нужен более удобный интерфейс - выбирайте выносную LCD-панель SEOP-1205 вместо базовой LED
• Для увеличения числа дискретных выходов используйте плату SEOP-1630 - она добавляет 6 релейных выходов
• Проверьте маркировку на упаковке: наличие круглой метки “QCPASS” означает, что у вас модель с двумя релейными выходами
• Не забудьте про заземление - обязательно подключение PE-проводника к клемме шасси
