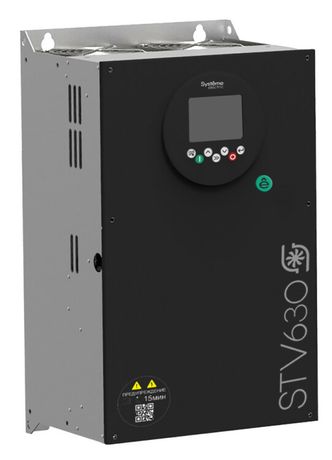

Преобразователь частоты STV630 45 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D45N4L1 Systeme Electric APC

Преобразователь частоты 45 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d45n4l1 от Systeme Electric предназначена для промышленного использования, особенно там, где важна надёжность и компактность: насосы, вентиляторы, конвейеры.

Назначение и область применения

Преобразователь частоты 45 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Это позволяет плавно запускать двигатель, снижать энергопотребление и точно контролировать скорость. Подходит для систем, где требуется постоянный контроль потока или давления: водоснабжение, канализация, системы вентиляции, кондиционирования, транспортировочные линии.

Технические характеристики

• Выходная мощность: 45 кВт
• Напряжение питания: 380–480 В, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 90 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Встроен DC-реактор - снижает высшие гармоники тока, защищает двигатель и сеть
• Встроенный ЭМС фильтр класса С3 - соответствует требованиям EN 61800-3 для промышленной среды
• Интерфейсы: Modbus RTU (встроенный), один слот для карты расширения
• Цифровые входы: 6 DI
• Аналоговые входы: 2 AI
• Цифровые выходы: 1 DO
• Реле выходы: 2 RO
• Аналоговые выходы: 2 AO
• Защита двигателя: 1 PTC (датчик температуры обмоток)
• LCD-панель оператора - для настройки, диагностики и мониторинга в реальном времени
• Светодиод индикации состояния - быстрая визуальная проверка работы
• Покрытие печатных плат: класс 3С3 (повышенная устойчивость к влаге, пыли, химическим воздействиям)
• Типоразмер: C1
• Габариты: 245×425×201 мм
• Вес: 21 кг

Совместимость и монтаж

Преобразователь частоты 45 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 45 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным зазором 100 мм сбоку и сверху для обеспечения охлаждения. Клеммы для подключения питания и двигателя расположены снизу - удобно для шинопровода. Учитывайте посадочную глубину 201 мм - место под него должно быть рассчитано заранее. Подключение проводов - кабели сечением не менее 16 мм2 для фаз и 10 мм2 для заземления. Не допускается монтаж в условиях повышенной влажности или прямого попадания жидкостей из-за IP20.

Безопасность и стандарты

• ЭМС фильтр класса С3 - соответствие EN 61800-3 для промышленной среды
• DC-реактор снижает риск перегрузки сетевых трансформаторов и повреждения других потребителей
• Покрытие плат класса 3С3 - увеличивает срок службы в агрессивных средах (пыль, конденсат)
• Встроенные функции защиты: перегрузка по току, перегрев, потеря фазы, замыкание на землю
• Соответствует требованиям IEC 61800-5-1 (электробезопасность)

Преимущества

• Встроенный DC-реактор исключает необходимость внешнего устройства - экономит место и время монтажа
• LCD-панель позволяет полностью отказаться от выносного пульта управления
• Modbus RTU встроен - не требует дополнительных модулей для связи с PLC
• Класс покрытия 3С3 - выше устойчивость к коррозии и загрязнению, чем у обычных промышленных преобразователей
• Один слот для карты расширения - гибкость при необходимости добавить интерфейсы (например, Profibus, CANopen)
• Уменьшение пиковых токов при запуске - продлевает жизнь двигателя и механической передаче

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от пыли и влаги
• Запрещено использовать в взрывоопасных зонах (не имеет взрывозащиты)
• Не рекомендован для работы с однофазными двигателями или синхронными машинами без предварительной проверки совместимости
• Максимальная частота 599 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин), если двигатель не рассчитан на такие обороты
• Температурный режим: работает при +5C...+45C - требует принудительного охлаждения в жарких цехах

Примеры использования

• Насосная станция водоснабжения - автоматическое поддержание давления по сигналу от датчика
• Вентиляционная система крупного офиса - регулировка скорости в зависимости от CO₂
• Линия производства пищевой продукции - плавный запуск конвейера для предотвращения проскальзывания
• Компрессорная установка - снижение расхода электроэнергии при низкой нагрузке
• Подъёмник или эскалатор - безопасный плавный разгон и торможение

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию через LCD-панель - она определит параметры двигателя автоматически
• Проверьте правильность подключения PTC-датчика - неверное соединение может вызвать ложную остановку
• Для долгой работы в пыльных помещениях используйте дополнительный воздушный фильтр на вентиляцию
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) - убедитесь, что есть внутренний EMC-фильтр (уже установлен) и не применяйте дополнительные LC-фильтры без необходимости
• Обновляйте прошивку через USB-порт (если доступно) - новые версии часто исправляют ошибки в работе с PTC и Modbus
• При замене старого преобразователя - учтите типоразмер C1: он аналогичен другим устройствам этой серии, но отличается от более ранних моделей SE
