Преобразователь частоты STV600 45 кВт 400В | STV600D45N4 SE APC

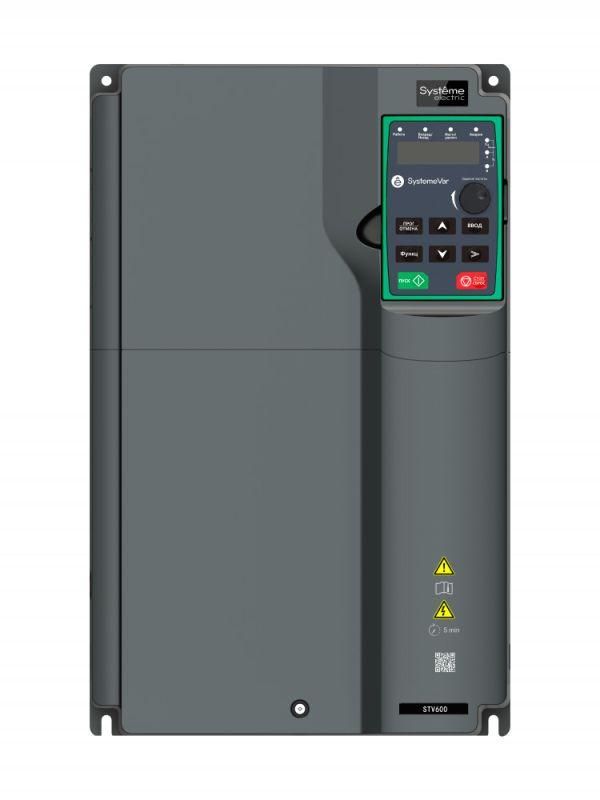

Преобразователь частоты 45 кВт 400В STV600 от Systeme Electric предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат из серии SystemeVar обеспечивает стабильную работу насосов, вентиляторов и других механизмов с переменной нагрузкой, используя скалярное и векторное управление без датчиков обратной связи.

Назначение и область применения

Преобразователь частоты 45 кВт 400В STV600 применяется там, где требуется экономичное и плавное управление скоростью двигателя: в системах водоснабжения, кондиционирования, вентиляции, конвейерах, компрессорах и технологических линиях. Особенно эффективен в насосных и вентиляторных применениях благодаря встроенным алгоритмам снижения энергопотребления. Устройство рассчитано на использование в промышленных условиях внутри шкафов управления.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная выходная мощность: 45 кВт
• Номинальный выходной ток: 92 А
• Выходная частота: до 400 Гц
• Перегрузочная способность: 110% от номинала до 60 секунд
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Температурный диапазон: -10C ... +50C (при +40C и ниже - без потери номинальных параметров)
• Габариты: 250×400×202 мм
• Вес: 13,5 кг
• Количество аналоговых входов: 2
• Цифровые входы: 6
• Аналоговые выходы: 2
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для моделей после 15.03.2023, помеченных “QCPASS”)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Поддержка ПО: SystemeVAR Studio для настройки и диагностики
• Печатные платы: конформное покрытие класса 3С3 (EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты 45 кВт 400В STV600 устанавливается внутрь силового шкафа (встраиваемый тип). Возможны два варианта крепления: настенный и фланцевый. Для правильной установки необходимо соблюдать минимальные зазоры вокруг аппарата для вентиляции - рекомендовано не менее 100 мм спереди и с боков. Отсутствие встроенного EMC-фильтра требует внешней защиты от помех - особенно важно при работе рядом с чувствительной автоматикой. Также отсутствуют встроенные DC-реактор и моторный дроссель - их следует подключить дополнительно при наличии проблем с гармоническими искажениями или длинными кабелями до двигателя.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Конформное покрытие печатных плат повышает надёжность работы в условиях повышенной влажности и запылённости. Сертификаты на продукцию подтверждают соответствие европейским нормам безопасности. Гарантия - 24 месяца.

Преимущества

• Высокая гибкость управления: возможность выбора между скалярным и векторным режимом без датчика оборотов
• Встроенные функции для насосов и вентиляторов: снижение потребления энергии за счёт адаптивного контроля давления/потока
• Пожарный режим: принудительный вывод на максимальную скорость при сигнале от системы пожарной безопасности
• Расширяемый интерфейс: два слота для плат расширения (например, увеличение количества дискретных/релейных выходов)
• Съемная панель оператора: удобство обслуживания и настройки без вскрытия шкафа
• Поддержка современного ПО SystemeVAR Studio: быстрое внедрение, диагностика и сохранение профилей настройки

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 исключает эксплуатацию в открытых помещениях с пылью, влагой или механическими воздействиями
• Отсутствие встроенного EMC-фильтра требует обязательного подключения внешнего фильтра при использовании в местах с высокой электромагнитной активностью
• Не поддерживает замкнутый контур управления с энкодером - нельзя использовать в задачах, требующих точной позиционировки
• Максимальная температура окружающей среды +50C - при более высоких значениях возможен аварийный отказ или снижение мощности
• Нет встроенного реактора - при длинах кабелей свыше 50 метров необходим внешний дроссель для предотвращения перенапряжений

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе путём изменения частоты насоса
• Вентиляция крупного цеха: автоматическое изменение скорости вентиляторов в зависимости от уровня CO₂
• Производственный конвейер: плавный пуск и остановка с учётом загруженности линии
• Пожарная система: при срабатывании сигнализации - принудительный выход на 100% мощность для обеспечения воздушного потока

Практические советы

• Выбирая преобразователь частоты 45 кВт 400В STV600, проверьте версию производства - модели после 15.03.2023 имеют два релейных выхода вместо одного (маркировка “QCPASS” на упаковке)
• Для долгой службы устройства обеспечьте хорошую вентиляцию в шкафу - нагрев выше +40C снижает допустимую нагрузку
• Если двигатель расположен дальше чем на 50 м от преобразователя - обязательно установите внешний моторный дроссель
• Настройку начинайте через ПО SystemeVAR Studio - это позволяет сохранять профили и легко восстанавливать параметры после сбоев
• При необходимости расширения I/O используйте официальные платы SEOP-1628 или SEOP-1630 - они полностью совместимы со слотами SLOT1/SLOT2
• Для удалённого управления подключите выносную LCD-панель SEOP-1205 - она удобнее стандартной LED-панели при частых настройках
