Преобразователь частоты STV320 45 кВт 400В | STV320D45N4 SE APC

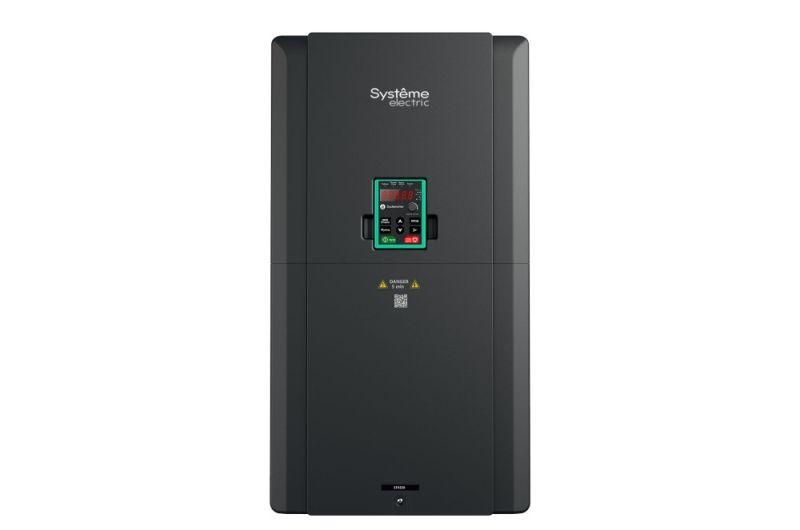

Преобразователь частоты STV320 45 кВт 400В от Systeme Electric - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Артикул stv320d45n4 обеспечивает стабильную работу при нагрузках до 45 кВт, что делает его надёжным решением для насосов, вентиляторов и конвейеров.

Назначение и область применения

Преобразователь частоты STV320 45 кВт 400В предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать и останавливать оборудование, снижая механические удары и энергопотребление. Подходит для использования в промышленных зонах: на конвейерах, в системах вентиляции, водоснабжения, компрессорах и других установках с изменяющейся нагрузкой.

Технические характеристики

• Номинальная мощность: 45 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 92 А
• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Несущая частота ШИМ: 4 кГц
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, не предназначена для уличной эксплуатации)
• Габариты: 282 × 238 × 560 мм
• Вес: 25 кг
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 5
• Цифровые выходы: 2
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Допустимое отклонение напряжения сети: +-0,1%
• Допустимое отклонение частоты сети: +-0,05%
• Способ задания параметров: ручной, дистанционный, через интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV320 45 кВт 400В совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для монтажа требуется свободное место с хорошей вентиляцией - корпус не имеет защиты от воды и пыли выше IP20. Установка выполняется на вертикальной поверхности, предпочтительно в шкафу. Клеммы для подключения питания и двигателя расположены сверху и снизу - соблюдайте правила подключения L1/L2/L3 и U/V/W. Массовое заземление обязательно. Интерфейс RS-485 позволяет подключить контроллер или HMI для удалённого управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Стандарты IEC 61800-5-1 и EN 61800-3 учтены при проектировании. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними контурами. Отключение происходит автоматически при превышении допустимых значений напряжения и частоты сети.

Преимущества

• Высокая перегрузочная способность G-типа - идеально для тяжёлых пусков (например, конвейеры с грузом)
• Поддержка Modbus - легко интегрируется в системы автоматизации
• Гибкая настройка параметров: можно менять режим работы через кнопки на лицевой панели, внешние сигналы или программное обеспечение
• Низкий уровень помех благодаря стабильной несущей частоте ШИМ 4 кГц
• Энергоэффективность: снижение потребления электроэнергии за счёт адаптации скорости под реальную нагрузку

Ограничения применения

• Не применяется вне закрытых помещений - степень защиты IP20 не защищает от влаги, брызг и пыли среднего размера
• Не подходит для однофазных сетей - требует трёхфазное питание 380–440 В
• Не рекомендован для работы с синхронными двигателями без дополнительной настройки
• Максимальная частота 400 Гц - недостаточна для высокоскоростных шпинделях (>10 000 об/мин) в некоторых станках
• Отсутствие встроенного фильтра EMI - при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Вентиляция в цехах - плавное управление скоростью в зависимости от температуры
• Насосные станции - регулировка давления в трубопроводе без клапанов
• Ленточные конвейеры - пуск под нагрузкой и точная скорость перемещения материалов
• Компрессоры - снижение расхода энергии при низком спросе
• Оборудование для пищевой промышленности - контроль скорости смешивания и дозирования

Практические советы

• При выборе учитывайте посадочные размеры: 282×238×560 мм - проверьте наличие места в шкафу перед заказом
• Для длительной работы при максимальной нагрузке обеспечьте принудительную вентиляцию вокруг устройства
• Настройте параметры пуска (время разгона, торможения) под тип механизма - слишком быстрый пуск вызывает скачки тока
• Используйте интерфейс RS-485 для диагностики и сбора данных - это сократит время обслуживания
• Запрещено подключать выход преобразователя к другому источнику питания - возможен выход из строя
• При использовании в условиях колебаний напряжения ниже 380 В - проверьте возможность работы при -15%, указанной в спецификации
