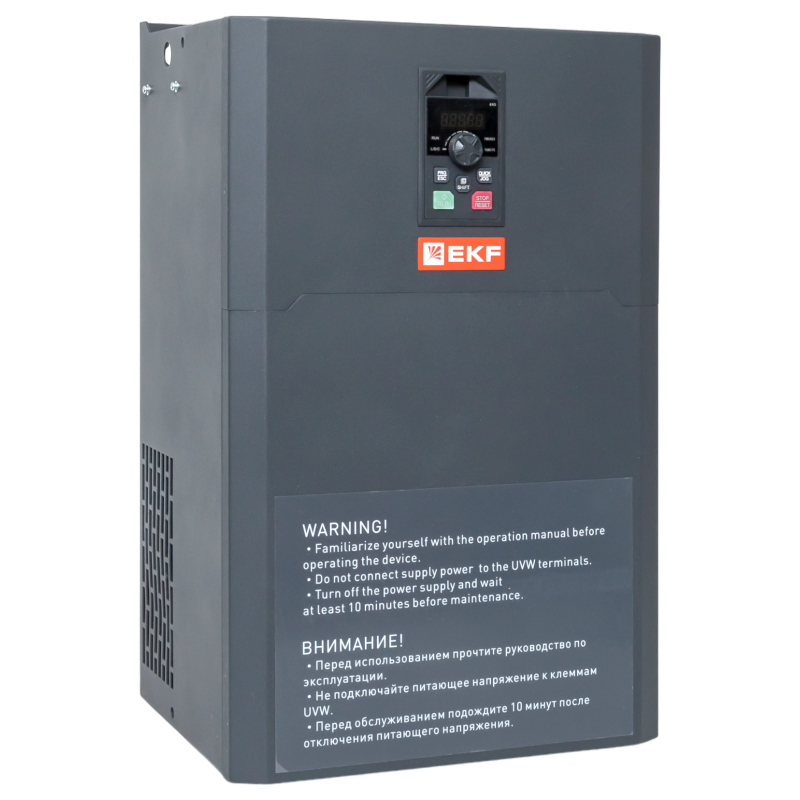

Преобразователь частоты PRO-Drive PD-150-FC-75K-43-B |PD-150-FC-75K-43-B|EKF

Преобразователь частоты PRO-Drive PD-150-FC-75K-43-B EKF - это устройство для регулирования скорости трёхфазных асинхронных двигателей мощностью до 75 кВт. Он применяется в системах автоматизации, где требуется точный контроль над движением механизмов, например, на конвейерах, насосах или вентиляторах. Модель PD-150-FC-75K-43-B EKF отличается высокой устойчивостью к колебаниям сети и поддержкой промышленных протоколов связи.

Назначение и область применения

Преобразователь частоты PRO-Drive PD-150-FC-75K-43-B EKF используется для плавного запуска, остановки и регулирования оборотов электродвигателей переменного тока. Его основная задача - адаптировать энергию из сети под нужды нагрузки, снижая перегрузки и энергопотребление. Подходит для установки в промышленных цехах, на объектах водоснабжения, HVAC-системах, пищевой и химической промышленности. Особенно эффективен там, где важна стабильность работы при изменении нагрузки - например, при работе с насосными станциями или транспортерами.

Технические характеристики

• Мощность: 75 кВт - позволяет управлять крупными двигателями, типичными для среднего и тяжёлого производства;
• Сетевое напряжение: 330–450 В - работает в диапазоне трёхфазной сети 380 В +-15%, что делает его совместимым с большинством промышленных сетей в России и странах СНГ;
• Выходная частота: до 600 Гц - даёт возможность управлять двигателями с высокими скоростями, например, шпинделями станков с ЧПУ;
• Выходное напряжение: до 400 В - соответствует стандартным значениям для промышленных асинхронных двигателей;
• Защита IP20 - защищён от доступа пальцев и предметов более 12 мм, но не рассчитан на работу во влажной или пыльной среде без дополнительной защиты;
• Поддержка MODBUS RTU через RS-485 - позволяет интегрировать устройство в системы автоматизации с PLC и SCADA;
• 5 цифровых входов и 2 цифровых выхода - обеспечивают управление по дискретным сигналам (пуск/стоп, режимы, сигнализация);
• 2 аналоговых входа и 2 аналоговых выхода - используются для подключения датчиков давления, температуры или передачи информации о состоянии устройства;
• Частота сети: 50/60 Гц - универсальное решение для любых региональных сетей;
• Тип: Непосредственный преобразователь - не использует промежуточную цепь постоянного тока, что повышает КПД и уменьшает габариты.

Совместимость и монтаж

PRO-Drive PD-150-FC-75K-43-B EKF монтируется в электрощитовые камеры с принудительной вентиляцией. Устройство требует свободного пространства вокруг корпуса для теплоотвода - минимум 100 мм сверху и с боков. Для подключения питания и двигателя используются клеммы с зажимами на 16–50 мм2. Обязательно соблюдать полярность фаз L1/L2/L3 и N. Кабель между преобразователем и двигателем должен быть экранированным, особенно при длинах более 50 метров. Подключение RS-485 выполняется двужильным проводом с терминатором 120 Ом на последнем устройстве в цепочке. Все соединения должны быть выполнены после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Преобразователь частоты PRO-Drive PD-150-FC-75K-43-B EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность управления) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при использовании в промышленных условиях. Устройство имеет сертификаты ЕАЭС и допущено к применению в РФ и странах Союза. Однако, поскольку степень защиты IP20, использование вне закрытых щитов не рекомендовано - риск поражения током и попадания сторонних частиц остаётся.

Преимущества

• Высокий КПД благодаря схеме непосредственного преобразования - меньше потерь тепла и экономия электроэнергии;
• Широкий диапазон выходной частоты (до 600 Гц) - расширяет возможности применения на высокоскоростном оборудовании;
• Встроенный MODBUS и два аналоговых канала - позволяют легко интегрировать в существующую АСУ ТП без дополнительных модулей;
• Пятиканальный цифровой ввод - поддерживает сложные алгоритмы управления, включая аварийные остановы и переключение режимов;
• Работа при напряжении 330–450 В - устойчив к просадкам и скачкам в сети, характерным для старых производственных линий.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от воды и пыли;
• Требует обязательного монтажа внутри закрытого щита с вентиляцией - нельзя использовать на открытом воздухе или в неотапливаемых помещениях зимой;
• Не подходит для однофазных двигателей - только для трёхфазных асинхронных;
• Максимальная выходная частота 600 Гц недостаточна для некоторых специализированных шпиндельных приводов (например, выше 1000 Гц);
• Отсутствует встроенная функция торможения постоянным током - для быстрого останова потребуется внешний тормозной резистор.

Примеры использования

• Привод конвейерной ленты на заводе по производству упаковки - плавный пуск предотвращает проскальзывание и износ ремней;
• Циркуляционный насос в системе отопления - регулировка скорости по температуре позволяет снизить расход энергии на 20–30%;
• Вентилятор в сушильной камере - изменение частоты поддерживает заданную скорость воздушного потока;
• Шпиндель станка с ЧПУ - работа на частотах до 600 Гц обеспечивает высокую точность обработки;
• Автоматизированная система подачи сырья - управление моментом на валу исключает перегрузки и зависания.

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов, номинальная частота) - неверные данные приведут к перегреву или отказу;
• При длинных кабелях (>50 м) используйте выходной реактор - он снизит импульсные помехи и продлит срок службы двигателя;
• Для удалённого управления подключите кнопки пуска/стоп к цифровым входам - так проще организовать операционный контроль;
• Настройте защиту от перегрузки по току - она должна быть на 10–15% выше номинального тока двигателя;
• Обновляйте прошивку через USB-порт (если есть) - новые версии часто исправляют ошибки в работе с MODBUS;
• Не забывайте о периодическом осмотре клемм - окисление контактов вызывает нагрев и сбои в работе.
