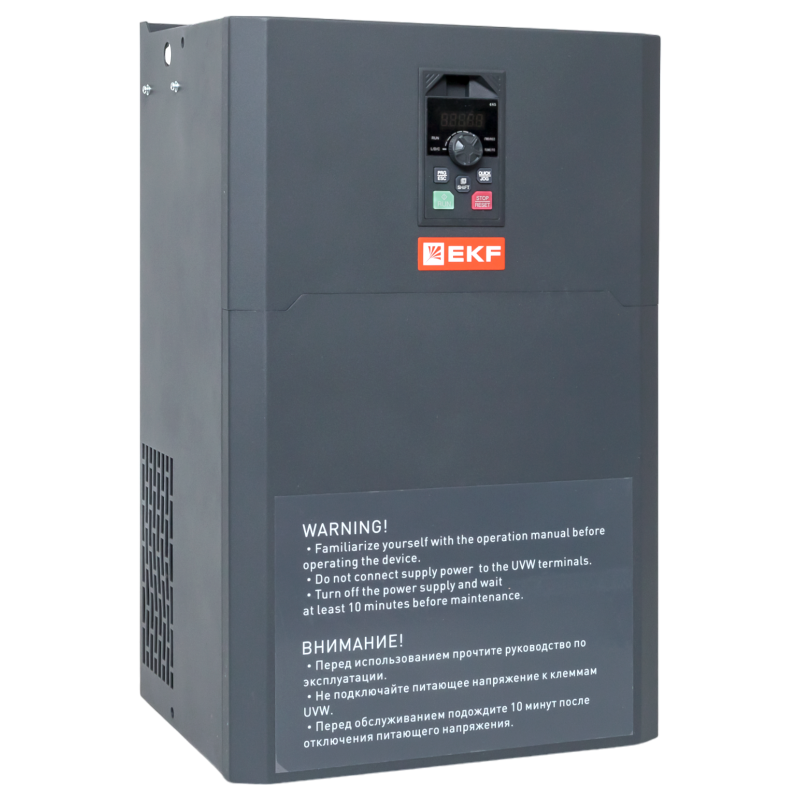

Преобразователь частоты PRO-Drive PD-150-FC-75K-43 |PD-150-FC-75K-43|EKF

Преобразователь частоты EKF модели PD-150-FC-75K-43 предназначен для плавного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Он обеспечивает стабильную работу оборудования за счёт точного контроля частоты и напряжения на выходе, что особенно важно при изменении нагрузки. Этот преобразователь EKF подходит для автоматизации насосов, вентиляторов, конвейеров и других механизмов с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты EKF используется для управления электродвигателями, где требуется изменение скорости вращения вала - например, в системах вентиляции, водоснабжения, транспортировки материалов или технологических линиях. Он заменяет механические способы регулирования (дроссели, заслонки), снижая энергопотребление и износ оборудования. Подходит для работы в цехах, на заводах, в логистических комплексах и объектах ЖКХ.

Технические характеристики

• Сетевое напряжение: 330–450 В постоянного тока (питание от трёхфазной сети 380 В)
• Количество фаз: три - вход и выход
• Максимальная выходная мощность: 75 кВт
• Тип преобразования: непосредственный (без промежуточного звена постоянного тока)
• Выходная частота: до 600 Гц - позволяет управлять высокоскоростными двигателями
• Максимальное выходное напряжение: 400 В
• Частота сети: совместим с 50 и 60 Гц
• Защита корпуса: IP20 - подходит для установки внутри щита, не защищён от пыли и брызг воды
• Цифровые входы: 5 - для сигналов запуска, останова, переключения режимов
• Цифровые выходы: 2 - для сигнализации состояния, аварий, готовности
• Аналоговые входы/выходы: 2 входа и 2 выхода - для подключения датчиков давления, температуры, обратной связи
• Интерфейс RS-485: один - для связи с контроллерами и SCADA-системами
• MODBUS RTU: поддерживается - возможность интеграции в промышленные сети

Совместимость и монтаж

Преобразователь частоты EKF PD-150-FC-75K-43 рассчитан на подключение к трёхфазным асинхронным двигателям мощностью до 75 кВт. Для монтажа требуется установка в закрытом шкафу с хорошей вентиляцией - степень защиты IP20 исключает использование на открытом воздухе или во влажных средах. Клеммы для силовой части и управления расположены снизу и сверху устройства; рекомендуется соблюдать минимальный зазор 100 мм вокруг корпуса для теплоотвода. Подключение проводов - к винтовым зажимам, момент затяжки - согласно руководству. Напряжение питания должно быть стабильно в пределах 330–450 В постоянного тока (получается после выпрямления трёхфазной сети 380 В).

Безопасность и стандарты

Преобразователь частоты EKF соответствует требованиям ГОСТ IEC 61800-5-1 (безопасность электрооборудования для управляемых приводов) и ГОСТ IEC 61800-3 (электромагнитная совместимость). Это гарантирует соответствие нормам безопасности при работе рядом с людьми и другими устройствами. Устройство имеет внутреннюю защиту от перегрузки, перегрева, короткого замыкания и потери фазы.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - позволяет использовать с высокоскоростными двигателями, в том числе шпинделями станков
• Наличие двух аналоговых входов и выходов - удобно для замкнутых систем управления с обратной связью
• Поддержка MODBUS через RS-485 - легко интегрируется в существующую автоматизацию
• Пять цифровых входов - позволяют реализовать сложные алгоритмы управления без внешнего ПЛК
• Непосредственный тип преобразования - повышает КПД и уменьшает габариты по сравнению с двухзвенными моделями

Ограничения применения

• Не предназначен для работы вне помещений - IP20 не защищает от пыли, влаги и механических воздействий
• Требуется стабильное питание 330–450 В постоянного тока - не работает от однофазной сети
• Мощность выше 75 кВт требует другого модели - данный преобразователь EKF не расширяем
• Отсутствует встроенный фильтр высших гармоник - при чувствительном оборудовании может потребоваться внешний фильтр
• Работает только с асинхронными двигателями - не подходит для синхронных или сервоприводов

Примеры использования

• Управление насосами в системах водоснабжения - экономия энергии за счёт изменения оборотов в зависимости от давления
• Регулировка скорости конвейера на пищевом производстве - точная выдача продукта по заданному графику
• Привод вентиляторов в HVAC-системах - адаптация к температуре помещения
• Привод шпинделя малогабаритных станков ЧПУ - благодаря частоте до 600 Гц достигаются высокие скорости резания
• Автоматизация компрессоров - плавный пуск и поддержание давления без скачков

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры двигателя в меню преобразователя EKF - указывайте номинальное напряжение, ток, частоту и число пар полюсов
• Используйте аналоговый вход для подключения датчика давления или расхода - это позволит создать замкнутый контур управления
• Для долгой службы следите за температурой в шкафу - при температуре выше +40 C возможны отказы
• При использовании в сетях с нестабильным напряжением установите входной фильтр - даже при наличии внутренней защиты
• Зарегистрируйте артикул PD-150-FC-75K-43 в документации предприятия - это упростит обслуживание и замену
