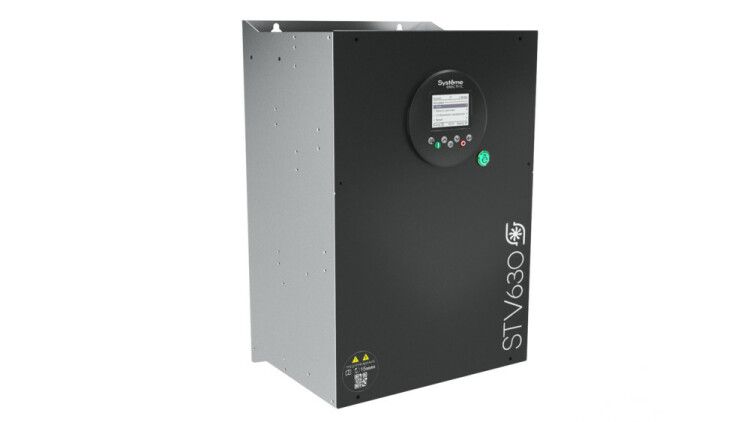

Преобразователь частоты STV630 75 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630D75N4L1 Systeme Electric APC

Преобразователь частоты 75 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах с переменной нагрузкой. Модель stv630d75n4l1 от Systeme Electric предназначена для промышленного использования, особенно там, где важна надёжность и компактность - например, в насосных станциях, вентиляционных системах и на конвейерах.

Назначение и область применения

Преобразователь частоты 75 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления двигателями мощностью до 75 кВт. Он позволяет плавно изменять скорость вращения, снижая энергопотребление и износ оборудования. Подходит для задач, где требуется постоянный контроль давления, расхода или температуры - например, в системах водоснабжения, кондиционирования, воздушных потоках и технологических линиях.

Технические характеристики

• Номинальная выходная мощность: 75 кВт
• Рабочее сетевое напряжение: 380–480 В, три фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 152 А
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Встроен DC-реактор - снижает высшие гармоники тока, улучшает качество питания сети
• Встроенный ЭМС фильтр класса С3 - обеспечивает соответствие нормам помехоустойчивости для промышленных объектов
• Интерфейсы: Modbus RTU (встроенный), один слот для карты расширения
• Цифровые входы: 6 DI
• Аналоговые входы: 2 AI
• Цифровые выходы: 1 DO
• Реле выходы: 2 RO
• Аналоговые выходы: 2 AO
• Защита термодатчиком двигателя: 1 PTC
• LCD-панель оператора - для настройки, диагностики и мониторинга в реальном времени
• Светодиод индикации состояния - быстрая визуальная проверка работы
• Покрытие печатных плат: класс 3С3 (повышенная устойчивость к влаге, пыли и химическим воздействиям)
• Типоразмер: C2
• Габариты: 300×470×262 мм
• Вес: 44,5 кг

Совместимость и монтаж

Преобразователь частоты 75 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 75 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным зазором 100 мм сбоку и сверху для вентиляции. Клеммы для подключения питания и двигателя расположены снизу - удобно для шинопровода. Учитывайте вес устройства - 44,5 кг - при планировании крепления. Подключение проводов требует соблюдения моментов затяжки, указанных в руководстве. Встроенные реактор и фильтр позволяют отказаться от внешних аналогичных элементов, что упрощает сборку системы.

Безопасность и стандарты

Устройство соответствует требованиям EN 61800-5-1 (безопасность силовой части) и EN 61800-3 (электромагнитная совместимость класса С3). Встроенный фильтр С3 исключает необходимость в дополнительных фильтрах на промышленных объектах с чувствительной аппаратурой. Защита IP20 допускает использование только внутри закрытых щитов. Покрытие плат класса 3С3 повышает долговечность в условиях повышенной влажности и запылённости.

Преимущества

• Встроенный DC-реактор снижает пиковые токи и продлевает срок службы конденсаторов
• ЭМС фильтр класса С3 устраняет необходимость в дорогостоящих внешних фильтрах
• LCD-панель даёт доступ ко всем параметрам без внешнего ПК или HMI
• Modbus RTU встроен - не нужен дополнительный модуль связи
• Один слот для карты расширения позволяет адаптировать функционал под специфические задачи
• Покрытие плат класса 3С3 увеличивает надёжность в агрессивных средах

Ограничения применения

• Не предназначен для установки вне электрощита - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для работы при температурах выше +40 C без принудительного охлаждения
• Поддерживает только трёхфазные двигатели - не работает с однофазными
• Максимальная частота 599 Гц - недостаточно для высокоскоростных шпинделях (>10 000 об/мин)
• Отсутствует встроенный тормозной модуль - для торможения потребуется внешний тормозной резистор

Примеры использования

• Насосные станции - автоматическое поддержание давления в трубопроводе
• Вентиляционные системы - регулировка оборотов в зависимости от качества воздуха
• Конвейеры - плавный пуск и остановка для предотвращения перегрузок
• Линии производства - согласование скоростей между участками
• Компрессоры - снижение энергопотребления при неполной нагрузке

Практические советы

• Перед первым запуском обязательно выполните автопараметризацию через LCD-панель - она определит параметры двигателя автоматически
• Проверьте посадочные размеры: типоразмер C2 требует места в щите минимум 300×470 мм
• Для длительной работы при максимальной нагрузке используйте дополнительную вентиляцию - нагрев корпуса может достигать 60 C
• При использовании длинных кабелей от преобразователя к двигателю (более 50 м) убедитесь, что они экранированы - даже со встроенным фильтром возможны помехи
• Запасной слот для карты расширения можно использовать для CANopen, Profibus или аналогового выхода - заранее выберите нужную модель
• Обязательно подключите PTC-термодатчик двигателя - он предотвратит перегрев при длительной работе
