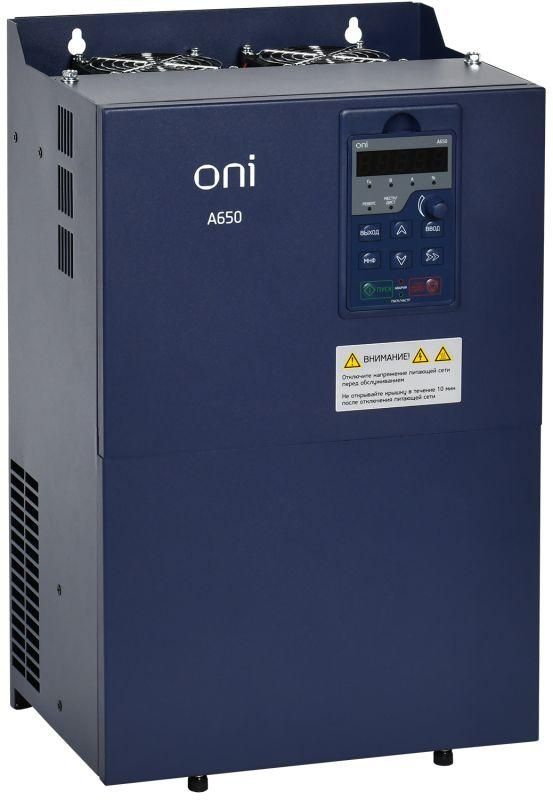

Преобразователь частоты A650 380В 3Ф 75кВт 150А M | A650-33E75M ONI IEK

Преобразователь частоты 380В 3-фазный 75кВт 150А 600Гц IP20 от бренда ONI (IEK) с артикулом a650-33e75m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно там, где важна экономичность и стабильность работы - например, в насосных и вентиляционных установках.

Назначение и область применения

Этот преобразователь частоты используется для управления двигателями мощностью до 75 кВт, обеспечивая плавный запуск, изменение оборотов и снижение потребления электроэнергии за счёт соответствия нагрузке. Подходит для автоматизации насосных станций, вентиляционных систем, компрессоров, конвейеров и другого оборудования с переменной нагрузкой. Особенно эффективен в каскадных системах - когда несколько насосов работают совместно под управлением одного устройства.

Технические характеристики

• Напряжение питания: 380 В, трёхфазное
• Выходная мощность: 75 кВт
• Номинальный выходной ток: 150 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями, включая шпиндели и центрифуги
• Максимальное выходное напряжение: 400 В
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: Непосредственный - без промежуточного постоянного тока, что повышает КПД и уменьшает габариты
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли; требует установки в закрытом щите
• Имеет встроенный блок управления - не требуется внешний контроллер для базовой настройки
• Поддерживает протокол MODBUS RTU - возможность интеграции в SCADA-системы и промышленные сети

Совместимость и монтаж

Преобразователь частоты 380В 3-фазный 75кВт 150А 600Гц IP20 совместим с большинством трёхфазных асинхронных двигателей до 75 кВт. Для монтажа необходима установка в электрощит с защитой от пыли и влаги из-за класса IP20. Монтаж выполняется согласно схеме подключения в руководстве: входные клеммы L1/L2/L3 - к сети, выходные U/V/W - к двигателю. Обязательно соблюдать правила заземления. Кабельные вводы рассчитаны на провода сечением до 50 мм2. Установка должна обеспечивать свободную циркуляцию воздуха вокруг корпуса - минимум 10 см со всех сторон.

Безопасность и стандарты

Устройство соответствует требованиям безопасности EN 61800-5-1 и ГОСТ Р 51390. Имеет встроенную защиту от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения. Протокол MODBUS реализован в соответствии с IEC 61158-2. Все внутренние компоненты сертифицированы для промышленного использования.

Преимущества

• Встроенная система каскадного управления - позволяет одновременно контролировать до нескольких насосов без внешних PLC
• Специализированные алгоритмы для насосов и вентиляторов - обеспечивают стабильное давление и расход с минимальными колебаниями
• Высокий уровень КПД благодаря технологии непосредственного преобразования
• MODBUS-интерфейс - упрощает подключение к центральным системам контроля
• Расширенный диапазон частот (до 600 Гц) - подходит для задач, требующих сверхвысоких оборотов

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP20 исключает использование вне электрощита
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• Максимальная частота 600 Гц возможна только при низкой нагрузке - при полной мощности 75 кВт реальная частота ограничена техническими параметрами двигателя
• Требуется качественная сеть - скачки напряжения выше +-10% могут вызывать аварийные остановки

Примеры использования

• Автоматизация системы водоснабжения многоквартирного дома - преобразователь частоты 380В 3-фазный 75кВт 150А 600Гц IP20 поддерживает работу группы насосов в режиме “резерв + основной”
• Вентиляция в промышленном цеху - регулирует скорость вентиляторов в зависимости от температуры и концентрации паров
• Центробежные насосы в химических производствах - обеспечивает точное дозирование жидкостей через изменение частоты вращения
• Линии резки и шлифовки - управление шпиндельными двигателями на высоких оборотах (до 600 Гц)

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число полюсов) настройкам преобразователя - неверная настройка приведёт к перегреву
• Для каскадного управления насосами используйте встроенные профили - они уже оптимизированы под типовые сценарии
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель - это снизит импульсные помехи
• Настройка MODBUS: адрес по умолчанию - 1, скорость - 9600 бод, parity - None. Проверяйте документацию на наличие обновлённых регистров
• Заменяйте фильтры и чистите радиаторы каждые 6–12 месяцев - даже в закрытом щите накапливается пыль, влияющая на теплоотвод
