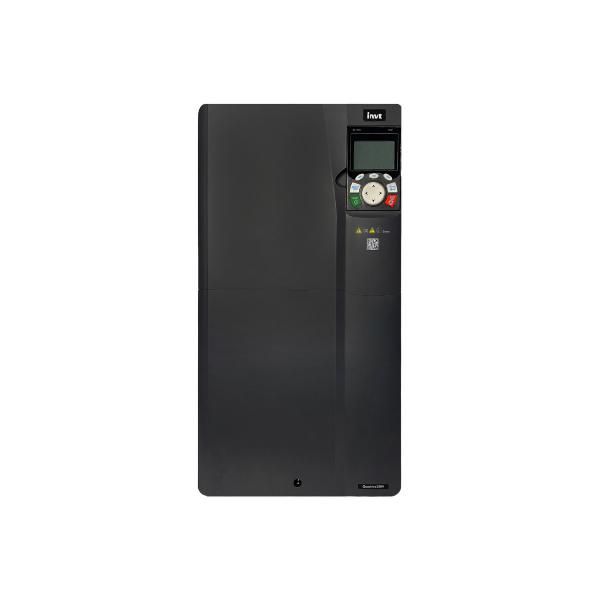

Преобразователь частоты GD350A-075G/090P-4 75/90 кВт 380 В INVT 90001-03302

Преобразователь частоты GD350A-075G/090P-4 75/90 кВт 380 В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя в системах автоматизации. Этот преобразователь частоты обеспечивает точное управление мощностью до 90 кВт при напряжении 380 В, что делает его надёжным решением для промышленных применений.

Назначение и область применения

Преобразователь частоты GD350A-075G/090P-4 75/90 кВт 380 В используется для управления электродвигателями, где требуется изменение оборотов в зависимости от технологических задач. Он применяется в системах с переменной нагрузкой: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других механизмах, требующих энергоэффективного режима работы.

Технические характеристики

• Мощность: 75 кВт (для генераторного режима G) / 90 кВт (для приводного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Частотный диапазон выходного сигнала: 0–400 Гц
• Тип управления: V/F и векторное управление без датчика
• Степень защиты корпуса: IP20 (внутренняя установка)
• Рабочая температура: –10 C…+50 C
• Перегрузочная способность: 120% на 60 секунд

Совместимость и монтаж

Преобразователь частоты GD350A-075G/090P-4 75/90 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 90 кВт. Для монтажа требуется свободное пространство вокруг устройства для теплоотвода - минимум 100 мм с каждой стороны. Подключение выполняется через клеммы L1/L2/L3 (питание) и U/V/W (выход к двигателю). Обязательно использование входного реактора и фильтра EMI при наличии чувствительной аппаратуры вблизи. Кабели питания должны соответствовать токовым нагрузкам - для 90 кВт рекомендован медный кабель сечением не менее 25 мм2.

Безопасность и стандарты

Преобразователь частоты GD350A-075G/090P-4 75/90 кВт 380 В соответствует требованиям EN 61800-5-1 и IEC 61800-3. Устройство имеет встроенную защиту от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Все функции безопасности активируются автоматически при возникновении аварийной ситуации.

Преимущества

• Высокая точность управления скоростью даже при малых нагрузках благодаря векторному алгоритму
• Энергосбережение за счёт адаптивного режима работы - двигатель потребляет энергию только по фактической необходимости
• Гибкая настройка параметров через кнопки на лицевой панели или через интерфейсы Modbus RTU
• Устойчивость к колебаниям сети - работает при просадках напряжения до 15%

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах - степень защиты IP20 исключает установку вне закрытых шкафов
• Не поддерживает работу с однофазными двигателями
• Требует принудительного охлаждения при длительной работе выше +40 C окружающей среды
• Не рекомендуется использовать с длинными кабелями более 100 метров без выходного дифференциального фильтра

Примеры использования

• Вентиляционная система цеха - снижение оборотов в ночное время для экономии электроэнергии
• Насосная станция водоснабжения - плавный запуск и поддержание давления без гидроаккумулятора
• Ленточный конвейер на пищевом производстве - точная регулировка скорости для равномерной подачи продукта
• Циркулярная пилорама - контроль оборотов в зависимости от плотности древесины

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит эффективность управления
• Избегайте установки рядом с источниками высокочастотных помех (частотники, сварочные аппараты)
• Обязательно используйте автоматический выключатель с характеристикой C или D перед преобразователем частоты GD350A-075G/090P-4 75/90 кВт 380 В
• При длительном хранении устройство следует держать в сухом помещении с температурой от +5 C до +30 C
• Для удалённого управления подключите модуль RS485 - можно интегрировать в SCADA-систему
