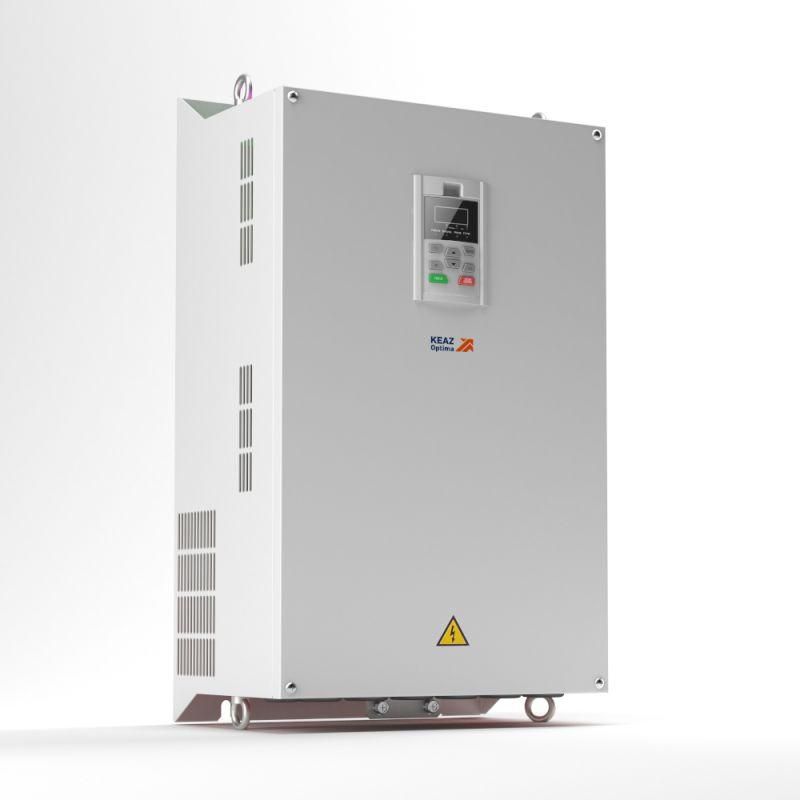

Преобразователь частоты OptiCore A600-Н75К-380-0-T | 344786 КЭАЗ

Преобразователь частоты A600-Н75К-380-0-T от КЭАЗ предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель обеспечивает точное управление мощностью до 75 кВт при сетевом напряжении 380 В и подходит для задач, где важна стабильность и гибкость работы двигателя.

Назначение и область применения

Преобразователь частоты A600-Н75К-380-0-T используется для плавного запуска, остановки и изменения скорости вращения электродвигателей. Он применяется там, где требуется экономия энергии, снижение механических нагрузок или точная настройка режима работы - например, на насосных станциях, вентиляционных системах, конвейерах, компрессорах и станках с ЧПУ.

Технические характеристики

• Сетевое напряжение: 342–484 В (трёхфазное, соответствует стандартной сети 380 В +-15%)
• Количество фаз: 3 входных / 3 выходных
• Максимальная выходная мощность: 75 кВт
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами, включая шпиндели и центрифуги
• Тип преобразования: U-f (напряжение-частота), классический способ управления асинхронным двигателем
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Степень защиты: IP20 - защищён от контакта с пальцами и твёрдыми предметами, но не от пыли и влаги; требует установки в закрытом щите
• Интерфейс управления: наличие - поддерживает внешние сигналы (аналоговые, дискретные), программирование через кнопки на корпусе

Совместимость и монтаж

Преобразователь частоты A600-Н75К-380-0-T совместим с большинством трёхфазных асинхронных двигателей мощностью до 75 кВт. Для монтажа необходимо соблюдать посадочные размеры и условия охлаждения. Устройство устанавливается в электрощитовой камере с принудительной вентиляцией из-за отсутствия защиты от пыли и влаги (IP20). Подключение выполняется по схеме: L1/L2/L3 - питание, U/V/W - к двигателю. Обязательно заземление корпуса. Кабели питания и нагрузки следует прокладывать отдельно, чтобы исключить помехи.

Безопасность и стандарты

Преобразователь частоты A600-Н75К-380-0-T соответствует требованиям безопасности для промышленного оборудования. Произведён в соответствии с нормами ГОСТ Р IEC 61800-5-1 и имеет сертификаты ЕАС. Защита от перегрузки, перенапряжения, перегрева и короткого замыкания реализована внутренними алгоритмами. Наличие интерфейса управления позволяет интегрировать устройство в системы автоматизации с контроллерами.

Преимущества

• Высокий диапазон выходной частоты (до 600 Гц) - подходит для специализированных применений, таких как высокоскоростные шпиндели
• Широкий диапазон входного напряжения (342–484 В) - устойчив к колебаниям в сети
• Надёжная система защиты от аварийных ситуаций
• Поддержка внешнего управления - удобно для интеграции в АСУ ТП
• Производитель КЭAZ - проверенная российская компания с длительным опытом в промышленной автоматике

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью, пылью, агрессивной средой - степень защиты IP20 не допускает эксплуатацию вне щита
• Не рекомендован для однофазных двигателей или маломощных систем ниже 0,75 кВт
• Требует качественного охлаждения: при работе на пределе мощности (75 кВт) необходима вентиляция или кондиционирование помещения
• Не содержит встроенного фильтра гармоник - при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Насосы в системах водоснабжения - плавный пуск снижает гидроудары
• Вентиляторы в HVAC - регулирование оборотов по температуре
• Ленточные конвейеры - изменение скорости в зависимости от потока материалов
• Центробежные компрессоры - оптимизация давления и расхода воздуха
• Шпиндельные привода станков - работа на частотах до 600 Гц для высокоточных операций

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит эффективность и надёжность работы
• Проверьте соответствие сечения кабелей: для 75 кВт при 380 В используйте медные провода минимум 25–35 мм2
• Учитывайте посадочную глубину устройства - при монтаже в шкафу оставьте свободное пространство сверху и снизу для воздушного потока
• Если в объекте есть частые скачки напряжения - рассмотрите установку стабилизатора перед преобразователем частоты A600-Н75К-380-0-T
• Регулярно проверяйте состояние радиаторов и вентиляторов - забитый теплообменник - основная причина отказов
• Артикул 344786 - сохраняйте его при заказе запасных частей или сервисном обслуживании
