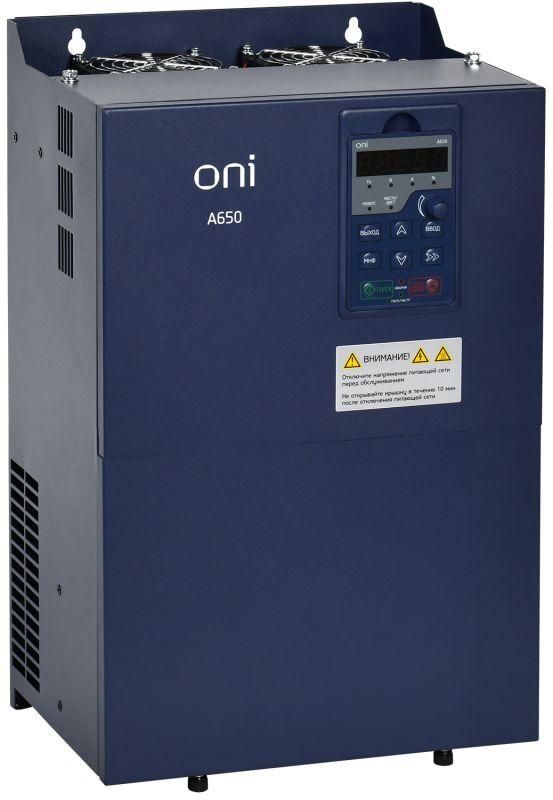

Преобразователь частоты A650 380В 3Ф 75кВт 150А тор. M | A650-33E75TM ONI IEK

Преобразователь частоты ONI A650-33E75TM - устройство для точного регулирования скорости трёхфазного двигателя на 75 кВт, предназначенное для работы в промышленных системах с насосами, вентиляторами и другим оборудованием, где важна экономичность и стабильность. Наличие встроенного блока управления и поддержка MODBUS делают его удобным для автоматизации.

Назначение и область применения

Преобразователь частоты ONI A650-33E75TM используется для управления асинхронными электродвигателями в системах, где требуется изменение скорости вращения - например, в насосных станциях, вентиляционных установках, конвейерах и компрессорах. Особенно эффективен при работе с группами насосов благодаря встроенному каскадному управлению. Подходит для промышленных помещений с постоянной нагрузкой и необходимостью снижения энергопотребления.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 75 кВт
• Номинальный выходной ток: 150 А
• Максимальная выходная частота: до 600 Гц - позволяет управлять высокоскоростными механизмами
• Максимальное выходное напряжение: 400 В - обеспечивает достаточную амплитуду сигнала для двигателей
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: непосредственный (AC–AC) - без промежуточного звена постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Поддержка протокола MODBUS RTU - возможность интеграции в SCADA и системы автоматизации
• Наличие блока управления: да - встроенный контроллер с программой для насосов и вентиляторов

Совместимость и монтаж

Преобразователь частоты ONI A650-33E75TM совместим с трёхфазными асинхронными двигателями мощностью до 75 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и N (нейтраль не обязательна, но рекомендована для стабильности). Клеммы для силовой части и управления расположены отдельно. Монтаж допускается на вертикальной поверхности с воздушным охлаждением. Учитывайте свободное пространство вокруг корпуса - минимум 100 мм спереди и по бокам для циркуляции воздуха. Кабель питания и мотора должны быть экранированными, особенно при длинных линиях.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для установки во влажных, запылённых или наружных условиях. Применяется только внутри закрытых щитов или помещений с контролируемой средой. Соответствует нормам IEC 61800-5-1 и ГОСТ Р 51319.

Преимущества

• Встроенные насосные функции - автоматическое переключение между насосами, режимы “один работает, другие в резерве”, контроль давления и уровня
• Каскадное управление до нескольких насосов - снижает потребность в внешних ПЛК
• MODBUS - легко подключается к центральной системе управления без дополнительных интерфейсов
• Высокий диапазон частот (до 600 Гц) - подходит для шпинделя, центрифуг, высокоскоростных вентиляторов
• Энергоэффективность - снижает расход электроэнергии на 20–50% по сравнению с клапанной регулировкой

Ограничения применения

• Не применяется вне закрытых помещений - IP20 не защищает от пыли, влаги, брызг
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Работает только с трёхфазными двигателями - не совместим с однофазными
• Требует качественного входного напряжения - скачки выше +-10% могут вызвать аварийное отключение
• Не имеет встроенного тормозного резистора - для быстрого останова нужен внешний тормозной элемент при больших инерционных нагрузках

Примеры использования

• Система водоснабжения с несколькими насосами - один преобразователь управляет 3–5 насосами в зависимости от нагрузки
• Вентиляция в производственном цеху - автоматическая регулировка оборотов в зависимости от температуры и CO₂
• Компрессорная установка - плавный пуск и поддержание заданного давления без перегрузок
• Центробежный вентилятор в химическом цехе - работа на повышенной частоте (400–600 Гц) для повышения производительности

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может привести к вращению двигателя в обратную сторону
• Используйте входные реакторы, если питание от старой сети с высокими помехами - это продлит срок службы преобразователя
• Настройте параметры ускорения и замедления - слишком резкий пуск создаёт ударные нагрузки на механику
• При использовании каскадного управления - задавайте приоритеты насосов через меню блока управления, чтобы избежать одновременного включения всех
• Обязательно сохраните прошивку после настройки - данные можно восстановить при замене устройства
• Для обслуживания используйте только оригинальные кабели и соединители - нестандартные провода могут нарушить работу MODBUS
