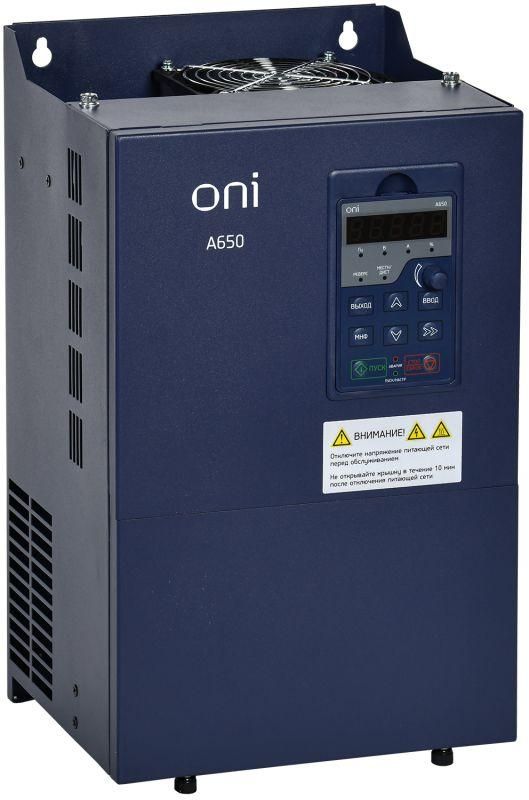

Преобразователь частоты A650 380В 3Ф 55кВт 112А M | A650-33E55M ONI IEK

Преобразователь частоты ONI A650-33E55M - устройство для точного регулирования скорости трёхфазного двигателя на 380 В и мощностью до 55 кВт. Снабжён встроенным блоком управления и предназначен для работы в промышленных условиях, особенно в системах насосов и вентиляции.

Назначение и область применения

Преобразователь частоты ONI A650-33E55M используется для управления асинхронными электродвигателями, где требуется плавная регулировка оборотов. Подходит для насосных станций, вентиляционных систем, компрессоров, конвейеров и других механизмов с переменной нагрузкой. Особенно эффективен при работе с группами насосов благодаря встроенному каскадному управлению.

Технические характеристики

• Напряжение питания: 380 В, трёхфазное
• Выходная мощность: 55 кВт
• Номинальный выходной ток: 112 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц
• Частота входной сети: 50/60 Гц
• Тип преобразования: Непосредственный (без промежуточного постоянного тока)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от пыли и брызг воды
• Поддерживает протокол MODBUS RTU для интеграции в системы автоматизации
• Имеет встроенный блок управления - не требует внешнего контроллера для базовой работы

Совместимость и монтаж

Преобразователь частоты ONI A650-33E55M совместим с большинством трёхфазных асинхронных двигателей мощностью до 55 кВт. Для установки необходима свободная панель в щите с достаточным охлаждением - устройство не имеет встроенного вентилятора с высокой степенью защиты, поэтому монтируется в закрытом шкафу с принудительной вентиляцией. Клеммы для подключения питания и двигателя рассчитаны на ток 112 А - используйте кабели с сечением не менее 35 мм2. Обязательно соблюдайте полярность L1/L2/L3 и U/V/W. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 означает, что корпус не защищён от пыли и влаги - применение вне электрошкафа запрещено. Протокол MODBUS позволяет безопасно интегрировать преобразователь в центральные системы контроля, исключая ручное вмешательство. Все внутренние цепи изолированы и имеют защиту от перегрузки, перегрева и короткого замыкания.

Преимущества

• Встроенный блок управления снижает стоимость и сложность системы - не нужен отдельный ПЛК для базового управления
• Функции каскадного управления позволяют управлять несколькими насосами одновременно, оптимизируя работу группы
• Работа на частоте до 600 Гц обеспечивает высокую скорость вращения - подходит для турбин, центрифуг и других быстродействующих механизмов
• MODBUS позволяет легко подключить устройство к SCADA-системам и удалённому мониторингу
• Энергоэффективность повышена за счёт адаптивного алгоритма управления - экономия до 30% по сравнению с клапанной регулировкой

Ограничения применения

• Не предназначен для открытых площадок - IP20 не защищает от пыли, влаги и механических воздействий
• Запрещено использовать в взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для однофазных сетей - требует стабильного трёхфазного напряжения 380 В +-10%
• При температуре выше +40 C возможна дератирование - необходимо обеспечивать охлаждение шкафа
• Мощность 55 кВт - максимальная для этой модели; для больших двигателей потребуется другая серия (A650 до 450 кВт)

Примеры использования

• Автоматическая система водоснабжения с несколькими насосами, работающими по принципу “основной+резервный”
• Вентиляция крупного производственного цеха с изменяемой интенсивностью потока воздуха
• Конвейерная линия с плавным пуском и остановкой для предотвращения проскальзывания груза
• Циркуляционный насос в системе теплоснабжения, регулирующий расход теплоносителя в зависимости от температуры

Практические советы

• Перед первым запуском выполните автокалибровку двигателя через меню блока управления - это повысит точность управления и снизит нагрев
• Устанавливайте преобразователь частоты ONI A650-33E55M в шкаф с вентиляцией и температурой не выше +40 C
• Используйте входные реакторы и фильтры EMI, если двигатель расположен далеко от преобразователя (>10 м)
• Настройте параметры плавного пуска и торможения - это продлит срок службы ремней, муфт и подшипников
• Для связи с системой автоматизации используйте экранированный кабель для MODBUS - минимизирует помехи
• Обратите внимание на посадочные размеры - перед монтажом сверьтесь с чертежом в документации, чтобы не ошибиться с местом крепления
