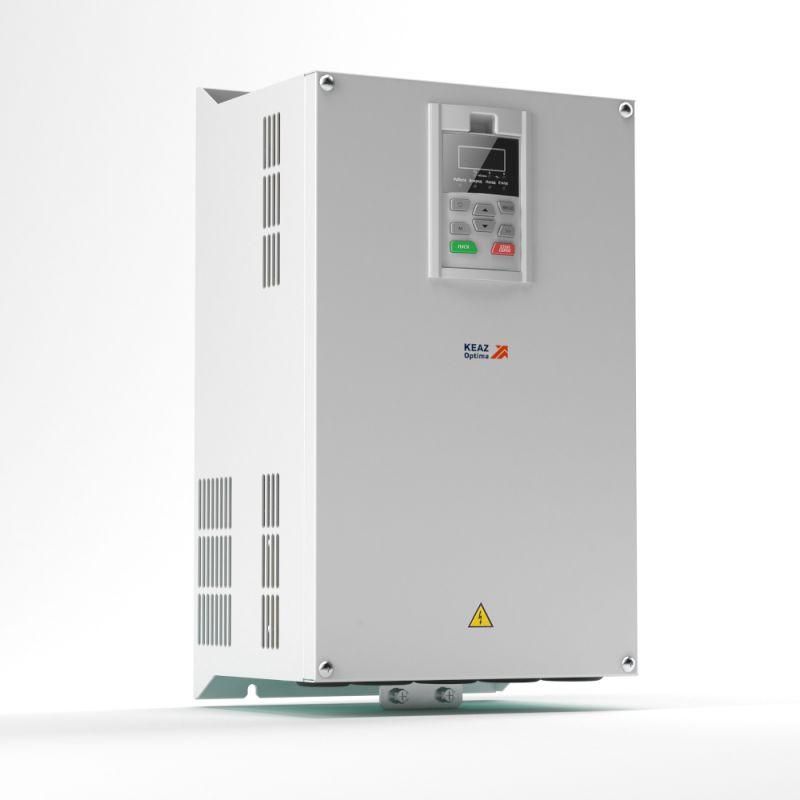

Преобразователь частоты OptiCore A600-Н55К-380-D-Т 55 кВт КЭАЗ (Курский электроаппаратный завод) 348457

Преобразователь частоты 55 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 от КЭАЗ - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Модель 348457 поддерживает подключение к компьютеру и интеграцию в автоматизированные системы управления.

Назначение и область применения

Преобразователь частоты 55 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 используется для управления электродвигателями в системах, где требуется изменение скорости вращения, стабилизация момента или точное позиционирование. Подходит для приводов с постоянной нагрузкой, в том числе с высокими пиками усилия.

• Конвейеры и ленточные транспортеры
• Грузоподъёмные механизмы (краны, лифты)
• Намоточные и размоточные установки
• Оборудование для переработки пластиков, металла, бумаги
• Центробежные насосы и вентиляторы с переменной нагрузкой

Технические характеристики

• Выходная мощность: 55 кВт - обеспечивает работу двигателей средней и большой мощности
• Сетевое напряжение: 342–484 В - совместим с трёхфазной сетью 380–480 В, допускает колебания +-20%
• Выходная частота: до 600 Гц - позволяет управлять двигателями на высоких оборотах, включая шпиндели и высокоскоростные агрегаты
• Количество фаз: 3 входа / 3 выхода - требует трёхфазного питания и питает трёхфазные двигатели
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги; предназначено для установки внутри щита
• Частота сети: 50/60 Гц - работает в любых стандартах энергосистемы
• Перегрузочная способность: до 200% - выдерживает кратковременные перегрузки, характерные для старта тяжёлых механизмов
• Интеграция: подключение к ПК через интерфейсы Modbus, Modbus TCP, Profibus, ProfiNet, EtherCAT, CAN, CANopen - позволяет централизованно контролировать и настраивать параметры

Совместимость и монтаж

Преобразователь частоты 55 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 монтируется в распределительном щите. Для правильной установки соблюдайте следующие условия:

• Посадочный размер и крепление соответствуют стандартным рамкам для преобразователей КЭАЗ - проверьте зазоры вокруг устройства
• Не устанавливайте рядом с источниками тепла, вибраций или сильных ЭМИ
• Подключение силовых кабелей - только медные жилы сечением, соответствующим таблице в руководстве (обычно 25–35 мм2)
• Заземление обязательно - клемма PE должна быть надёжно соединена с контуром заземления объекта
• Коммуникационные порты подключаются экранированным кабелем, экран - только с одной стороны (на стороне контроллера)

Безопасность и стандарты

Преобразователь частоты 55 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20 соответствует требованиям международных норм безопасности IEC 61800-5-1 и IEC 61800-3. Устройство имеет внутреннюю защиту от:

• перегрева
• перенапряжения и понижения напряжения
• замыкания на выходе
• обрывов фаз

Работа возможна при температуре окружающей среды +5C...+40C. Превышение этих значений снижает срок службы компонентов.

Преимущества

• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных задач, недоступных обычным ПЧ
• Встроенная поддержка промышленных протоколов связи - исключает необходимость внешних шлюзов
• Высокая перегрузочная способность (200%) - повышает надёжность при запуске тяжёлых механизмов
• Интерфейс подключения к ПК - позволяет выполнять диагностику, записывать данные и настраивать алгоритмы без доступа к панели управления
• Оптимизация под тяжёлый режим - специально адаптирована для оборудования с длительными пиками нагрузки

Ограничения применения

• Степень защиты IP20 - нельзя использовать вне закрытого щита, даже в помещении с повышенной влажностью
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Максимальная выходная частота 600 Гц - не рекомендован для сверхвысокоскоростных шпинделей выше 30 000 об/мин (зависит от типа двигателя)
• Требуется внешний тормозной резистор при быстром торможении - встроенный тормоз отсутствует
• Не предназначен для работы с однофазными двигателями

Примеры использования

• На заводе по производству труб: преобразователь 348457 управляет приводом роликовой подачи с частотой до 500 Гц, обеспечивая равномерную скорость при резке
• На элеваторе зерна: ПЧ регулирует скорость ленты конвейера, сохраняя стабильный поток материала при изменении уровня загрузки
• На участке намотки проволоки: система использует функцию вычисления пройденного пути для контроля натяжения и предотвращения обрыва
• В крановой системе: ПЧ реализует программу позиционирования с точностью +-1%, включая автоматическое торможение

Практические советы

• Выбирая преобразователь частоты 55 кВт 342-484 В 600 Гц 3/3 фаз с блоком управления, подключение ПК, IP20, убедитесь, что двигатель рассчитан на частоту до 600 Гц - иначе возможен перегрев ротора
• Для долгой работы в условиях скачков напряжения установите входной реактор и фильтр помех
• При использовании Ethernet-интерфейсов (Modbus TCP/EtherCAT) задавайте уникальный IP-адрес и избегайте конфликтов в сети
• Перед первым запуском выполните автокалибровку двигателя - это повысит точность управления и снизит нагрев
• Регулярно проверяйте состояние радиаторов и вентиляторов - пыль в щите снижает эффективность охлаждения
• Артикул 348457 - часть серии OptiCore A600; все прошивки и программы настройки доступны на сайте КЭАЗ
