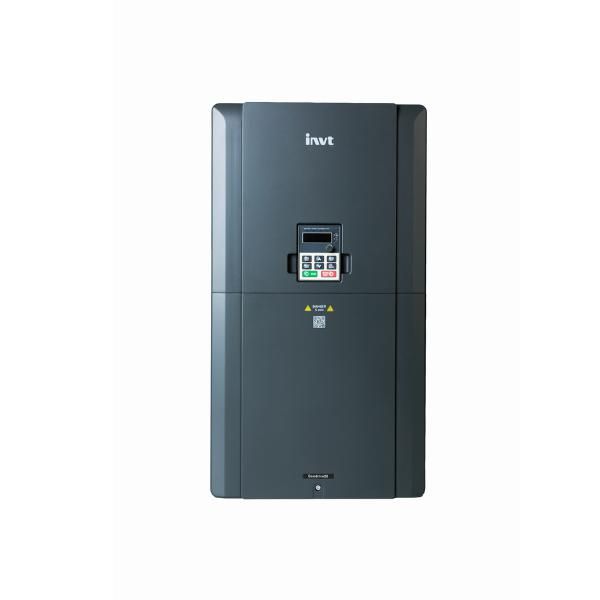

Преобразователь частоты GD20-075G-4 75 кВт 380 В INVT 90001-01480

Преобразователь частоты 75 кВт 380В GD20-075G-4 INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя напряжением 380 В. Этот преобразователь частоты используется там, где требуется точный контроль за мощностью и энергоэффективностью - например, на насосах, вентиляторах, конвейерах и других приводах с переменной нагрузкой.

Назначение и область применения

Преобразователь частоты 75 кВт 380В GD20-075G-4 INVT позволяет изменять частоту питания электродвигателя, тем самым управляя его оборотами. Это снижает потребление электроэнергии при неполной нагрузке и продлевает срок службы оборудования. Применяется в системах автоматизации промышленных процессов: воздушные системы, водоснабжение, транспортировочные линии, компрессоры, циркуляционные насосы.

Технические характеристики

• Мощность: 75 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Регулирование: V/f и векторное управление
• Защита от перегрузки: 120 % на 60 секунд / 150 % на 1 минуту
• Степень защиты корпуса: IP20 (внутренняя установка)
• Управление: кнопочная панель на устройстве + внешние сигналы через терминалы

Совместимость и монтаж

Преобразователь частоты 75 кВт 380В GD20-075G-4 INVT совместим с большинством трёхфазных асинхронных двигателей до 75 кВт. Для правильного подключения необходимо соблюдать полярность фаз L1/L2/L3 и N/PE. Клеммы управления позволяют подключить аналоговые входы/выходы, дискретные сигналы и RS485 для связи с PLC. Монтируется на вертикальную поверхность внутри шкафа управления. Обеспечьте свободное пространство вокруг устройства для теплоотвода - минимум 10 см сверху и снизу. Установка возможна только после отключения сети и проверки отсутствия напряжения.

Безопасность и стандарты

Преобразователь частоты 75 кВт 380В GD20-075G-4 INVT соответствует требованиям EN 61800-5-1 и IEC 61800-3. Поддерживает функции аварийного отключения, торможения постоянным током и защиту от перегрева, замыкания и потери фазы. Наличие внутреннего дросселя снижает уровень высших гармоник, что важно для работы в сетях с чувствительными оборудованием.

Преимущества

• Экономия энергии до 30–50 % при работе насосов и вентиляторов на сниженной скорости
• Гладкий плавный запуск - исключение механических ударов и скачков тока
• Автоматическая адаптация к типу двигателя (идентификация параметров)
• Интегрированный PID-регулятор для замкнутых контуров управления давления, уровня и расхода
• Поддержка нескольких языков интерфейса - удобно для операторов

Ограничения применения

• Не предназначена для однофазных двигателей
• Запрещено использование вне закрытых помещений - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для экстремальных условий: температура выше +45 C или ниже –10 C
• Не подходит для длительной работы на минимальных оборотах без принудительного охлаждения двигателя
• Требуется обязательное заземление и применение входного автомата с характеристикой C/D

Примеры использования

• Циркуляционный насос в системе теплоснабжения - экономия энергии ночью при снижении спроса
• Конвейер на пищевом заводе - плавный старт и остановка для предотвращения повреждения продукции
• Воздуховод с вытяжным вентилятором - автоматическое регулирование скорости по уровню CO₂
• Лебедка с грузовым механизмом - точное позиционирование благодаря векторному режиму управления

Практические советы

• Перед первым запуском выполните автоопределение параметров двигателя - это повысит эффективность управления
• Выбирайте кабели с медными жилами сечением не менее 25 мм2 для выходных фаз
• Обязательно используйте входной реактор, если питание проходит через длинные кабели или есть много импульсных нагрузок
• Настройте время разгона и торможения так, чтобы избежать перегрузки по току - особенно при больших моментах инерции
• Регулярно проверяйте состояние радиаторов и вентиляторов - забитые каналы охлаждения вызывают отказы
• Артикул 90001-01480 - единственный номер для заказа запчастей и сервисного обслуживания; сохраняйте его в документации
