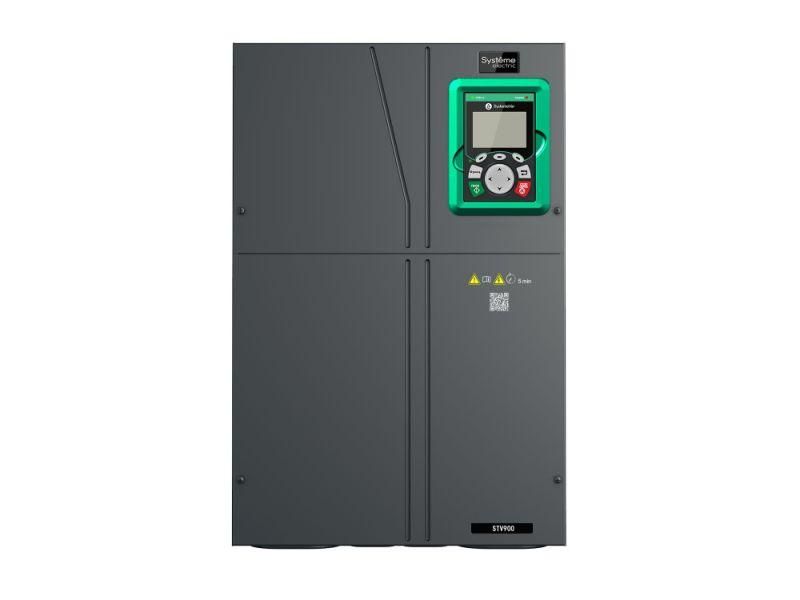

Преобразователь частоты STV900 G-тип: 90 кВт (P-тип: 110 кВт) 400В | STV900D90N4 SE APC

Преобразователь частоты STV900 90 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с G-типом обеспечивает высокую перегрузочную способность, что делает её надёжным решением для оборудования с динамическими нагрузками. Артикул stv900d90n4 соответствует версии на 90 кВт и 180 А.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью и моментом электродвигателей мощностью до 90 кВт. Он работает в режиме источника тока, что позволяет точно контролировать движение даже при изменении нагрузки. Подходит для приводов насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов, где важна плавная регулировка и энергоэффективность. Устройство рассчитано на работу в промышленных условиях с жесткими требованиями к стабильности питания.

Технические характеристики

• Номинальная мощность двигателя: 90 кВт (G-тип); максимальная выходная мощность при линейной нагрузке - 180 кВт
• Номинальный выходной ток: 180 А
• Напряжение сети: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц +-5%
• Перегрузочная способность (G-тип): 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не защищён от воды)
• Аналоговые входы: 1 (для сигналов 0…10 В или 4…20 мА)
• Цифровые входы: 6 (для команд запуска, останова, переключения направления)
• Аналоговый выход: 1 (для передачи сигнала текущего значения частоты или тока)
• Цифровой выход: 1 (сигнал аварии, готовности, завершения цикла)
• Интерфейсы: Modbus RTU через RS-485
• Относительная симметрия по напряжению: ≤0,1%, по частоте: ≤0,05%
• Габариты: 338×330×554 мм
• Вес: 41 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных двигателей до 90 кВт. Для подключения требуется трёхфазная сеть 380–440 В. Клеммы для силовой части расположены сверху, для управляющих сигналов - сбоку. Обязательно соблюдайте полярность и сечение проводов: для тока 180 А рекомендуются медные кабели сечением не менее 50 мм2. Устанавливается на стену или DIN-рейку внутри шкафа. Учитывайте минимальный зазор вокруг корпуса - минимум 100 мм с каждой стороны для вентиляции. Блок управления требует доступа для настройки; работа возможна как с лицевой панели, так и удалённо через Modbus.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от попадания жидкостей или пыли внутрь устройства. Применяйте только в закрытых щитовых помещениях, исключающих воздействие влаги, масла и металлической пыли. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы активирована по умолчанию.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для технологий с кратковременными пиками нагрузки (например, подъёмники, дробилки)
• Поддержка работы в четырёх квадрантах - позволяет реализовать торможение с возвратом энергии в сеть
• Интегрированный Modbus RTU - легко интегрируется в системы автоматизации без дополнительных модулей
• Низкий уровень гармонических искажений благодаря симметрии сети ≤0,1% - снижает нагрузку на распределительные сети
• Жёсткая структура управления: ручная, дистанционная и сетевая настройка - гибкость для любых сценариев эксплуатации

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без внешней защиты (шкаф IP54/IP65)
• Максимальная температура окружающей среды +40C - при более высоких температурах требуется принудительное охлаждение или снижение нагрузки
• Не предназначена для работы с однофазными двигателями или постоянного тока
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) необходимы фильтры dV/dt или синусоидальные фильтры для защиты изоляции двигателя
• Запрещено подключение к источникам с напряжением ниже 323 В (−15% от 380 В) - возможны сбои в работе

Примеры использования

• Конвейерная линия с плавным пуском и остановом - предотвращает ударные нагрузки на продукцию
• Вентиляция в цеху с автоматическим регулированием по уровню CO₂ - экономия электроэнергии до 40%
• Насосная установка с давлением по эталонному сигналу - стабилизация расхода без клапанов
• Лебёдка с функцией рекуперативного торможения - возврат энергии в сеть при опускании груза
• Оборудование для переработки пластиков - управление скоростью экструдера с учётом вязкости материала

Практические советы

• Выбирая между G-типом (90 кВт) и P-типом (110 кВт), ориентируйтесь на тип нагрузки: G-тип - для динамичных процессов, P-тип - для равномерных, длительных режимов
• При монтаже в шкафу используйте вентиляторы с термостатом - перегрев является основной причиной отказов
• Настройку параметров начинайте с заводских значений, затем адаптируйте под двигатель по паспорту (номинальный ток, число пар полюсов)
• Для дистанционного управления через Modbus проверьте адрес устройства и скорость передачи (обычно 9600 бод, 8N1)
• Не забывайте про обязательное заземление корпуса - это требование норм безопасности
• При первом запуске выполните тестовый прогон без нагрузки - проверьте правильность направления вращения и отсутствие вибраций
