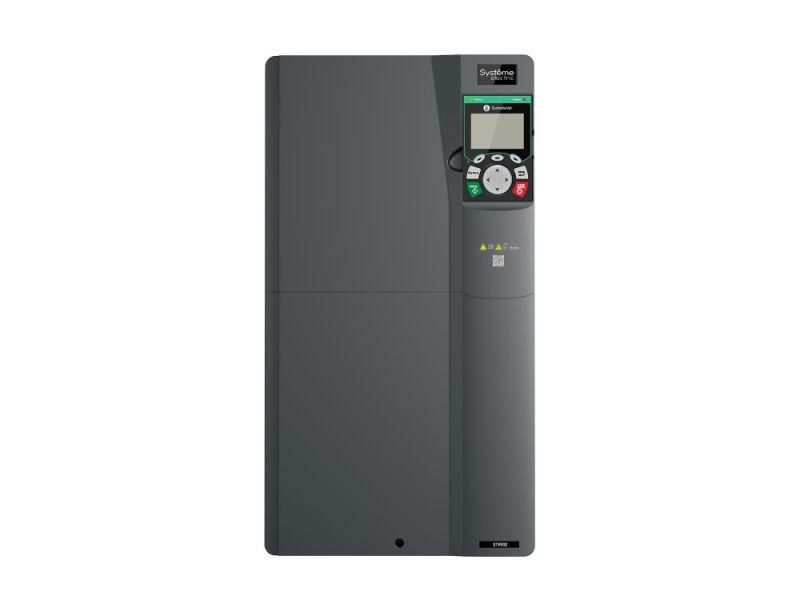

Преобразователь частоты STV900 G-тип: 75 кВт (P-тип: 90 кВт) 400В | STV900D75N4 SE APC

Преобразователь частоты STV900 75 кВт 400В SE (P-тип: 90 кВт) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Бренд Systeme Electric и артикул stv900d75n4 указывают на серию SystemeVar, предназначенную для надёжной работы в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты STV900 75 кВт 400В SE используется для управления двигателями, где требуется изменение оборотов - например, на насосах, вентиляторах, конвейерах, компрессорах и станках. Поддерживает работу в четырёх квадрантах, что позволяет применять его в системах с рекуперацией энергии, таких как тормозящие механизмы или лифты. Мощность 75 кВт рассчитана на длительную эксплуатацию при номинальной нагрузке, а P-тип обеспечивает повышенную перегрузочную способность для кратковременных пики.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, допуск +-15%/+10%
• Выходное напряжение: до 400 В
• Номинальная мощность: 75 кВт (G-тип), 90 кВт (P-тип)
• Номинальный ток: 150 А (G-тип), 170 А (P-тип)
• Частота выходного сигнала: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Необходимая несущая частота ШИМ: 2 кГц
• Перегрузочная способность (P-тип): 120% до 60 сек, 150% до 10 сек, 200% до 1 сек
• Цифровые входы: 6 шт.
• Цифровые выходы: 1 шт.
• Аналоговые входы/выходы: 1/1
• Интерфейсы связи: Modbus через RS-485 (1 порт)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Габариты: 282×258×560 мм
• Вес: 25 кг
• Способы задания параметров: ручная настройка, дистанционное управление, через интерфейс
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 75 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 75 кВт. Для установки необходима панель или шкаф с принудительным охлаждением - IP20 не предусматривает защиту от внешней среды. Кабели питания и двигателя должны соответствовать току 150–170 А. Подключение осуществляется к клеммам L1/L2/L3 (питание) и U/V/W (двигатель). Убедитесь, что посадочные размеры шкафа позволяют поместить габариты 282×258×560 мм. Обязательно соблюдайте заземление и расстояние от других аппаратов для теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3 для промышленных преобразователей. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренне. Отсутствие защиты выше IP20 требует установки в закрытом помещении без контакта с водой, пылью и агрессивными средами.

Преимущества

• Поддержка четырёх квадрантов - возможность рекуперации энергии при торможении, снижающая потребление из сети
• Высокая точность регулирования частоты (+-0,05%), подходящая для технологий с жёсткими требованиями
• Гибкая система управления: можно задавать параметры как с панели, так и удалённо через Modbus
• Несущая частота ШИМ 2 кГц - оптимальный баланс между эффективностью и уровнем шума
• P-тип обеспечивает запас по мощности: 90 кВт вместо заявленных 75 кВт, что даёт запас на перегрузки

Ограничения применения

• IP20 - нельзя устанавливать вне шкафа, в сыром, пыльном или агрессивном окружении
• Не предназначена для однофазных сетей - требует трёхфазного питания 380–440 В
• Максимальная частота 400 Гц - не подходит для высокочастотных шпинделях сверхвысоких скоростей (например, >100 тыс. об/мин)
• Один интерфейс RS-485 - ограниченная масштабируемость в сложных сетях без дополнительных модулей
• Нет встроенного фильтра EMI - при чувствительных системах может потребоваться внешний фильтр

Примеры использования

• Вентиляция в цехах - регулировка скорости вентиляторов по температуре
• Насосные станции - автоматическое поддержание давления в трубопроводе
• Ленточные конвейеры - плавный пуск и остановка для предотвращения проскальзывания
• Элеваторы и подъёмники - использование рекуперации при спуске груза
• Обработка металла - управление скоростью шпинделя станка с ЧПУ

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для постоянных нагрузок, P-тип - когда есть частые кратковременные перегрузки
• При использовании длинных кабелей к двигателю (>50 м) используйте выходной дроссель для защиты от импульсных перенапряжений
• Настройка через Modbus требует знания протокола - подготовьте документацию от производителя перед внедрением
• Не забывайте про охлаждение: даже при IP20 устройство выделяет тепло - обеспечьте воздушный поток минимум 0,5 м³/с
• Проверяйте соответствие напряжения сети: при падении ниже 323 В возможны аварийные отключения
• Запишите начальные параметры после первого запуска - они сохранятся при отключении питания
