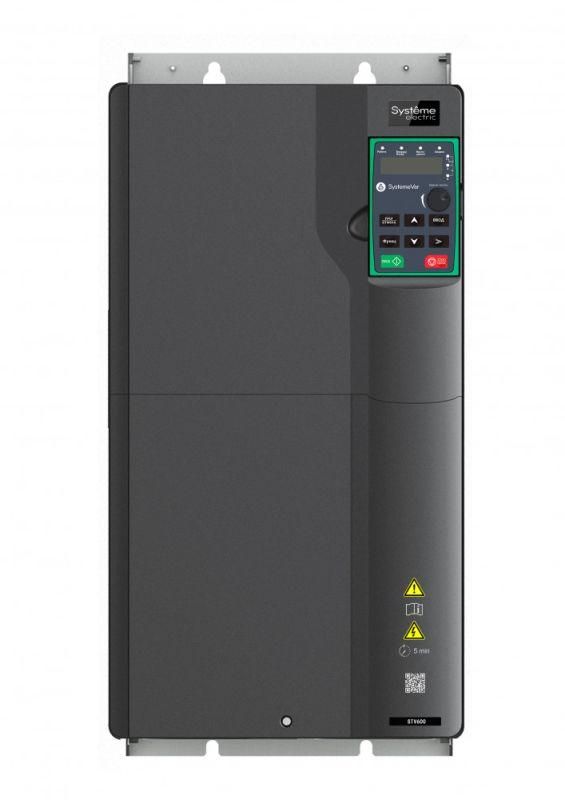

Преобразователь частоты STV600 75 кВт 400В | STV600D75N4 SE APC

Преобразователь частоты STV600 75 кВт 400В от бренда Systeme Electric - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 75 кВт. Артикул stv600d75n4 предназначен для промышленных систем с высокими требованиями к энергоэффективности, особенно в насосных и вентиляторных контурах. Устройство работает от сети 400 В, имеет модульную архитектуру и поддерживает цифровые протоколы связи.

Назначение и область применения

Преобразователь частоты STV600 75 кВт 400В используется для управления скоростью вращения двигателей в системах, где требуется изменение нагрузки: насосы, вентиляторы, компрессоры, конвейеры. Особенно эффективен там, где важна экономия электроэнергии за счёт снижения оборотов при неполной нагрузке. Подходит для установки в шкафах управления промышленных объектов - заводы, ЖКХ, водоочистные сооружения, тепловые пункты.

Технические характеристики

• Напряжение питания: 3 фазы, 380–440 В (допуск +-15%/+10%)
• Номинальная выходная мощность: 75 кВт
• Номинальный выходной ток: 150 А
• Выходная частота: до 400 Гц
• Максимальная выходная мощность: 150 кВт (кратковременно, до 60 сек)
• Частота сети: 50/60 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - только для внутренней установки в шкаф
• Температурный диапазон: -10C ... +50C (при температуре выше +40C снижаются номинальные параметры)
• Аналоговые входы: 2 (0...10 В / 4...20 мА)
• Цифровые входы: 6 (из них 2 программируемые как импульсные)
• Аналоговые выходы: 2 (0...10 В / 4...20 мА)
• Цифровые выходы: 1 дискретный + 1 реле (2 реле - только для серий, выпущенных после 15.03.2023)
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт); опционально - PROFIBUS, PROFINET, CANopen
• Габариты: 282×560×263,7 мм
• Вес: 18 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV600 75 кВт 400В рассчитан на встраивание в силовой шкаф. Монтаж возможен двумя способами: настенный или фланцевый. Для обеспечения теплоотвода необходимо соблюдать минимальные зазоры: 100 мм сверху и снизу, 50 мм с боков. Установка вне шкафа запрещена из-за степени защиты IP20 - устройство не защищено от пыли и влаги. Кабели подключаются к клеммникам снизу и сзади - требует свободного пространства для обслуживания. Панель оператора съёмная - можно использовать выносную LED-панель или заменить её на LCD (SEOP-1205) для удобства наладки.

Безопасность и стандарты

• Конформное покрытие печатных плат - класс 3С3 по EN 60721-3-3 (повышенная надёжность в условиях повышенной влажности и запылённости внутри шкафа)
• Поддержка функции «Пожарный режим» - автоматическое переключение на максимальную скорость при сигнале от системы пожарной безопасности
• Не содержит встроенного EMC-фильтра - внешний фильтр обязателен при работе рядом с чувствительным оборудованием
• Не имеет встроенного DC-реактора и моторного дросселя - рекомендовано их подключение при длинных кабелях (>30 м) или наличии помех

Преимущества

• Поддержка двух типов управления - скалярное для простых задач, векторное без датчика - для точного контроля момента
• Два слота для расширения функционала - возможность добавления плат коммуникаций или I/O
• Встроенный Modbus RTU - легко интегрируется в SCADA и PLC-системы
• Программное обеспечение SystemeVAR Studio - позволяет настраивать параметры, записывать данные и проводить диагностику без специальных знаний
• Кратковременная перегрузка до 110% (75→82,5 кВт) - повышает надёжность при пиковых нагрузках

Ограничения применения

• Не допускается установка вне закрытого шкафа - степень защиты IP20 исключает работу в открытой среде
• Отсутствие встроенного реактора и EMC-фильтра увеличивает риск помех - требует дополнительных затрат на комплектующие
• Максимальная рабочая температура +50C - при длительном использовании в жарких помещениях возможны ограничения мощности
• Не подходит для работы с однофазными двигателями или сетями ниже 380 В
• Реле выходов есть только у новых версий (после 15.03.2023) - проверьте маркировку QCPASS на упаковке

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения частоты насосов
• Вентиляция крупного цеха: автоматическая адаптация мощности вентиляторов по уровню CO₂
• Линия производства: согласование скорости конвейера с производительностью оборудования
• Пожарные насосы: активация в «пожарном режиме» при получении сигнала от пожарной сигнализации

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допуск 380–440 В, но лучше, чтобы было около 400 В
• Если кабель от преобразователя до двигателя длиннее 30 метров - обязательно установите выходной дроссель и EMC-фильтр
• Для удалённой настройки используйте выносную LCD-панель SEOP-1205 - она удобнее, чем базовая LED
• При подключении аналоговых сигналов (например, 4–20 мА) убедитесь, что источник соответствует входному сопротивлению устройства
• Обязательно скачайте и установите SystemeVAR Studio - он ускоряет пусконаладочные работы и позволяет сохранять профили настроек
• Проверьте наличие маркировки QCPASS на упаковке - если её нет, у вас старая версия с одним релейным выходом вместо двух
