Преобразователь частоты STV600 75 кВт 400В с ЭМС C3 фильт. | STV600D75N4F3 SE APC

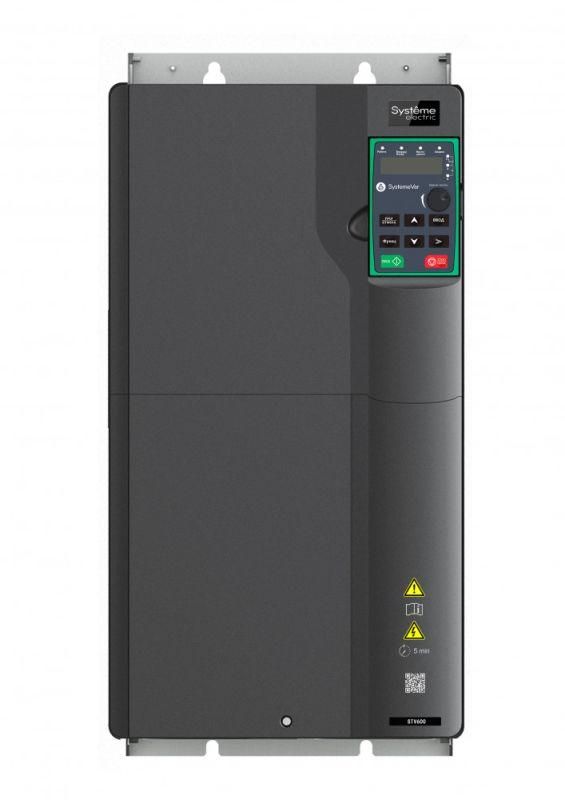

Преобразователь частоты SE STV600D75N4F3 - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью 75 кВт, оснащённое встроенным фильтром EMC C3 для снижения помех в сетях с высокими требованиями к электромагнитной совместимости. Подходит для насосов, вентиляторов и других систем, где важна стабильность работы и соответствие нормам EN 61800-3.

Назначение и область применения

Преобразователь частоты SE STV600D75N4F3 предназначен для управления асинхронными двигателями в промышленных системах, требующих плавного регулирования оборотов. Особенно эффективен в насосных и вентиляторных контурах - там, где энергоэффективность и точность контроля давления или расхода критичны. Также поддерживает пожарный режим, что делает его подходящим для систем противопожарной автоматики. Устройство работает в составе шкафов управления благодаря встраиваемому типу монтажа.

Технические характеристики

• Напряжение питания: 3×400 В (допуск: 380–440 В)
• Номинальная мощность: 75 кВт (кратковременная перегрузка до 110% - 60 сек)
• Номинальный выходной ток: 150 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без датчика обратной связи)
• Встроенные порты: 6 цифровых входов, 2 аналоговых входа, 1 цифровой выход, 2 аналоговых выхода, 2 релейных выхода (для моделей после 15.03.2023)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CAN/CANopen
• Управление: ручное, дистанционное, через интерфейс
• Степень защиты: IP20
• Температурный диапазон: -10…+50 C (номинальные параметры сохраняются до +40 C)
• Габариты: 282 × 560 × 263,7 мм
• Вес: 18 кг
• Гарантия: 24 месяца
• Конформное покрытие плат: класс 3C3 (EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты SE STV600D75N4F3 рассчитан на установку внутри шкафа управления. Возможны два способа крепления: настенный и фланцевый. Для обеспечения надлежащего охлаждения требуется свободное пространство вокруг корпуса - минимум 100 мм спереди и по бокам. Устройство не имеет встроенного DC-реактора и моторного дросселя - при необходимости их следует устанавливать отдельно, особенно при длинных кабелях между преобразователем и двигателем. Панель оператора съёмная, базовая - LED, можно заменить на LCD (SEOP-1205) для удобства настройки. Расширение I/O возможно через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

• Электромагнитная совместимость: встроенный фильтр EMC Class C3 (соответствует EN 61800-3)
• Защита от внешних воздействий: IP20 - защищён от предметов >12,5 мм, но не от воды и пыли
• Конформное покрытие печатных плат: класс 3C3 (EN 60721-3-3) - повышает устойчивость к влаге, пыли и химическим веществам в промышленной среде
• Поддержка стандарта Modbus RTU - позволяет интегрировать в системы SCADA и PLC

Преимущества

• Встроенный фильтр EMC C3 исключает необходимость в дополнительных внешних фильтрах, экономя место и стоимость монтажа
• Поддержка векторного управления без датчика - обеспечивает хорошую точность даже при изменении нагрузки
• Пожарный режим - автоматическое переключение на максимальную скорость при сигнале от пожарной системы
• Конформное покрытие плат - увеличивает долговечность в условиях повышенной влажности, запылённости или агрессивной среды
• Гибкая система расширения - два слота для плат позволяют адаптировать устройство под задачи без замены всего преобразователя
• ПО SystemeVAR Studio - упрощает настройку, диагностику и обслуживание через ПК

Ограничения применения

• Не предназначена для открытого монтажа - требует установки в закрытый шкаф (IP20)
• Отсутствуют встроенные DC-реактор и моторный дроссель - при длинах кабелей более 50 м возможны импульсные перенапряжения, требующие внешней компенсации
• Работает только с трёхфазными двигателями - не подходит для однофазных сетей или устройств
• Максимальная температура окружающей среды +50 C - при длительной работе выше +40 C возможна снижение номинальной мощности
• Релейные выходы (2RO) есть только у моделей, выпущенных после 15 марта 2023 г. - проверьте маркировку на упаковке (“QCPASS”)

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счёт изменения скорости насоса
• Вентиляция крупного здания: автоматическая подстройка мощности в зависимости от уровня CO₂
• Производственные линии: согласование скорости конвейера с технологическими циклами
• Пожарные насосы: активация в аварийном режиме при получении сигнала от пожарной сигнализации
• Цеховые воздушные компрессоры: снижение потребления энергии при малой нагрузке

Практические советы

• Перед монтажом проверьте наличие “QCPASS” на упаковке - это гарантирует наличие двух релейных выходов
• Для кабелей длиной свыше 50 м используйте внешний DC-реактор и/или дроссель на выходе - предотвратите пробои изоляции двигателя
• Настройку начинайте через ПО SystemeVAR Studio - проще и быстрее, чем через панель оператора
• При использовании в помещениях с высокой запылённостью рекомендовано дополнительно устанавливать фильтры воздуха в шкафу
• Для удалённого управления выбирайте платы расширения с интерфейсами PROFIBUS или PROFINET - они лучше интегрируются в современные системы автоматизации
• Не забывайте про вентиляцию шкафа - при температуре выше +40 C преобразователь будет работать с понижением мощности
