Преобразователь частоты STV600 55 кВт 400В с DC реакт. | STV600D55N4L1 SE APC

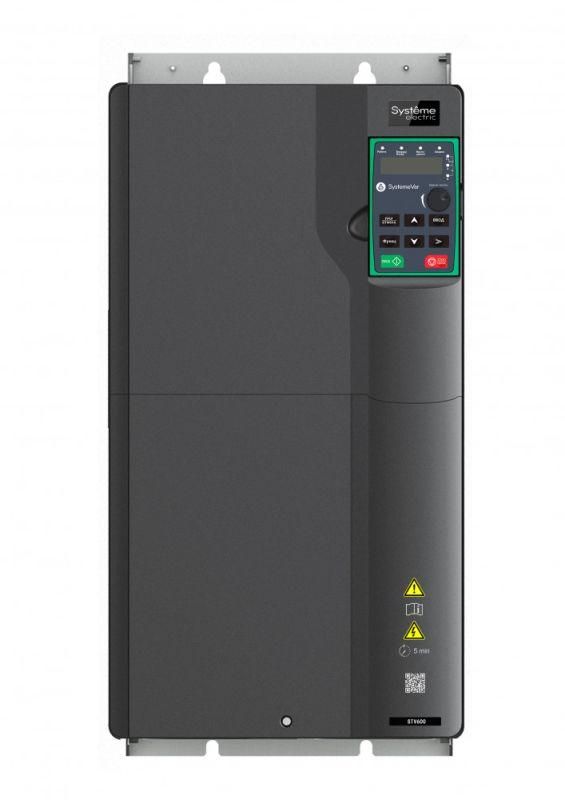

Преобразователь частоты SystemeVar STV600D55N4L1 - это промышленный регулятор скорости асинхронных двигателей мощностью 55 кВт, предназначенный для точного управления насосами, вентиляторами и другими нагрузками с переменным моментом. Устройство оснащено встроенными входным и DC-реакторами, что снижает помехи в сети и повышает надежность работы. Бренд Systeme Electric предлагает эту модель как часть серийного решения для жестких условий эксплуатации.

Назначение и область применения

Преобразователь частоты SystemeVar STV600D55N4L1 используется для плавного запуска, регулирования скорости и энергоэффективного управления двигателями в промышленных системах. Особенно эффективен в задачах с изменяющейся нагрузкой: циркуляционные насосы, системы вентиляции, компрессоры, конвейеры. Поддерживает специализированные алгоритмы для насосных и вентиляторных применений, включая функцию «пожарный режим» - автоматическое переключение на максимальную мощность при сигнале от пожарной системы.

Технические характеристики

• Номинальная мощность: 55 кВт (возможно кратковременное перегрузка до 110% - 60 секунд)
• Номинальный выходной ток: 115 А
• Выходное напряжение: до 440 В
• Выходная частота: до 400 Гц
• Питание: 3 фазы, 380–440 В (+-15%/+10%), 50/60 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит только для установки внутри шкафа управления
• Температурный диапазон: -10C ... +50C; при температуре выше +40C возможна снижение номинальной мощности
• Цифровые входы: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровой выход: 1
• Релейные выходы: 2 (только для устройств, произведенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через модуль расширения
• Габариты: 282×560×263,7 мм
• Вес: 24 кг
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3) - защищает от влаги, пыли и химических воздействий

Совместимость и монтаж

Преобразователь частоты SystemeVar STV600D55N4L1 предназначен для встраивания в силовой шкаф управления. Доступны два способа крепления: настенный и фланцевый. Для правильной установки требуется свободное пространство вокруг устройства для вентиляции - минимум 100 мм сверху и снизу. Встроенные входной и DC-реакторы исключают необходимость внешней установки этих элементов, но требуют соблюдения рекомендаций по длине кабелей между преобразователем и двигателем (макс. 100 м без дополнительного дросселя). Кабели питания и управления следует прокладывать раздельно, чтобы избежать наведенных помех.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Отсутствие встроенного ЭМС-фильтра означает, что в чувствительных сетях (например, рядом с медицинским или измерительным оборудованием) необходимо использовать внешний фильтр. Конформное покрытие печатных плат обеспечивает повышенную отказоустойчивость в условиях высокой влажности и загрязненной среды. Гарантия - 24 месяца.

Преимущества

• Встроенные реакторы снижают гармонические искажения в сети и продлевают срок службы оборудования
• Поддержка векторного управления без датчика - точное управление моментом даже при малых оборотах
• Два слота для расширения функционала - можно добавить интерфейсы связи или дополнительные I/O
• Съемная LED-панель оператора - удобна для настройки и диагностики без вскрытия шкафа
• Программное обеспечение SystemeVAR Studio - позволяет легко настроить параметры, выполнить диагностику и сохранить профили
• Пожарный режим - автоматический переход на 100% мощность при получении команды от пожарной системы

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать вне закрытого шкафа, особенно в сырых, пыльных или агрессивных средах
• Отсутствие встроенного ЭМС-фильтра - требует дополнительных мер в помещениях с высокими требованиями к электромагнитной совместимости
• Не поддерживает замкнутый контур управления (нет входа для энкодера)
• Максимальная рабочая температура +50C - при длительной работе в жарком помещении возможна дератирование (снижение мощности)
• Нет встроенного моторного дросселя - при длинных кабелях (>100 м) рекомендуется установка внешнего дросселя

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе за счет изменения частоты насоса
• Вентиляция крупного объекта: адаптация воздушного потока в зависимости от загруженности помещения
• Производственный конвейер: плавный пуск и остановка с контролем скорости
• Пожарные насосы: активация в аварийном режиме по сигналу от пожарной тревоги
• Компрессорные станции: снижение потребления электроэнергии при низкой нагрузке

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допуск +-15%, но лучше, чтобы колебания были меньше 5%
• Для долгой работы в условиях +40...+50C убедитесь, что в шкафу есть принудительная вентиляция
• Если используете кабель длиной более 50 метров к двигателю - рассмотрите возможность установки внешнего dV/dt-фильтра
• При использовании Modbus RTU - настройте адрес и скорость передачи (9600/19200 бод) вручную через панель или ПО
• Для быстрого старта - скачайте SystemeVAR Studio и импортируйте готовый профиль для насоса или вентилятора
• Обращайте внимание на маркировку QCPASS на упаковке - она указывает, что устройство имеет две релейные группы (2RO), а не одну
• Запрещено подключение к однофазной сети - преобразователь работает только от трехфазного питания 380–440 В
