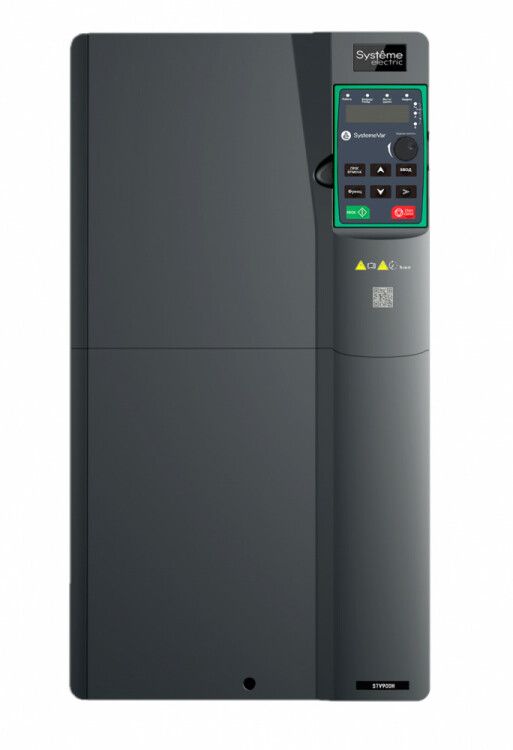

Преобразователь частоты STV900H 55 кВт 400В. Кран/Подъемник | STV900D55N4H SE APC

Преобразователь частоты STV900H 55 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателей кранов и подъёмников. Бренд Systeme Electric и артикул stv900d55n4h указывают на серию SystemeVar, предназначенную для тяжёлых промышленных условий.

Назначение и область применения

Преобразователь частоты STV900H 55 кВт 400В для крана/подъемника используется для управления двигателями грузоподъёмных механизмов: кранов, лебёдок, элеваторов, подъёмников и других устройств с вертикальной нагрузкой. Обеспечивает плавный запуск, точную остановку и удержание груза без механических тормозов. Подходит для работы в промышленных цехах, на складах, в портах и на производственных линиях.

Технические характеристики

• Номинальная мощность: 55 кВт (G-тип - повышенная перегрузочная способность)
• Номинальный выходной ток: 115 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Частота ШИМ: 4 кГц
• Максимальная выходная мощность при линейной нагрузке: 115 кВт
• Степень защиты: IP20 (не предназначена для открытой установки)
• Встроенное тормозное устройство и DC-реактор
• Аналоговые входы: 2
• Аналоговые выходы: 1
• Цифровые входы: 6
• Цифровые выходы: 2
• Интерфейс RS-485: 1 (для Modbus RTU)
• Функция безопасности: STO (Safe Torque Off)
• Габариты: 282×258×560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 55 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 55 кВт. Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм сбоку и сверху. Устанавливается на стену или в шкаф с защитой от пыли и влаги. Подключение силовых кабелей - к клеммам L1/L2/L3 (вход) и U/V/W (выход). Клеммы для тормозного резистора и DC-реактора уже встроены. Коммуникация через RS-485 позволяет подключить к системе автоматизации по Modbus. Настройка возможна через кнопки на панели, внешние сигналы или программное обеспечение.

Безопасность и стандарты

Преобразователь частоты STV900H 55 кВт 400В для крана/подъемника имеет функцию STO (Safe Torque Off), соответствующую требованиям EN ISO 13849-1 и IEC 61800-5-2. Это обеспечивает надёжное отключение крутящего момента двигателя при аварии или остановке. Применение в промышленной зоне подтверждает соответствие нормам для среды с высокими электромагнитными помехами. Сертифицирован для работы в условиях температур от –10C до +50C.

Преимущества

• Встроенные тормозной модуль и DC-реактор снижают стоимость системы и уменьшают количество компонентов
• Высокая перегрузочная способность (до 200%) позволяет уверенно работать с динамическими нагрузками кранов
• Работа в четырёх квадрантах - возможность рекуперации энергии при опускании груза
• Управление тормозом через выходы преобразователя исключает необходимость в отдельном контроллере
• Modbus-интерфейс упрощает интеграцию в SCADA и PLC-системы
• Два аналоговых входа позволяют использовать датчики положения, давления или потока для замкнутого управления

Ограничения применения

• Степень защиты IP20 требует установки внутри закрытого шкафа - нельзя использовать на открытом воздухе или в сырых помещениях без дополнительной защиты
• Не подходит для двигателей с постоянным током или синхронных машин без дополнительной настройки
• Максимальная частота 400 Гц - слишком высока для большинства стандартных промышленных двигателей; применяется только при специальных задачах (например, высокоскоростные подъёмники)
• Отсутствует встроенный фильтр EMI - при чувствительных системах потребуется внешний фильтр
• Не поддерживает Ethernet или PROFINET - для сложных сетевых решений нужен дополнительный шлюз

Примеры использования

• Электрокраны на металлургических заводах - плавный подъём и опускание металлических слитков
• Лебёдки на строительных площадках - контроль скорости при перемещении бетонных плит
• Подъёмники для обслуживания оборудования - точная остановка на уровне этажа
• Конвейеры с вертикальными участками - предотвращение проскальзывания груза при остановке

Практические советы

• При выборе кабелей используйте экранированные провода для сигнальных цепей - особенно при работе с аналоговыми входами
• Проверьте посадочные размеры перед монтажом: габариты 282×258×560 мм требуют места в шкафу не менее 300×300 мм
• Настройте параметры торможения под тип груза - тяжёлый груз требует более длительного времени торможения
• Обязательно активируйте функцию STO при первом запуске - она является обязательной для безопасной эксплуатации кранового оборудования
• При использовании в условиях высоких температур (>40C) увеличьте принудительную вентиляцию шкафа
• Для удалённого управления подключите пульт через цифровые входы - можно реализовать режим “ручной/автомат” без изменения настроек устройства
