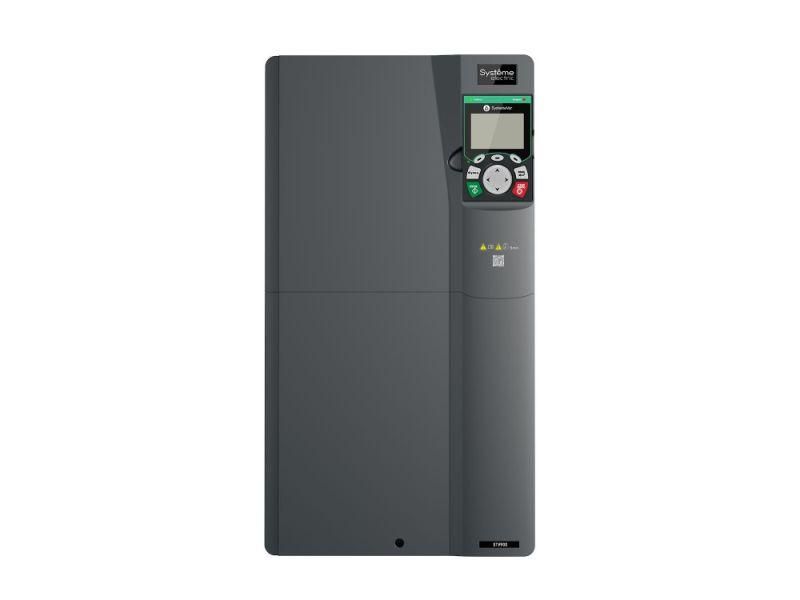

Преобразователь частоты STV900 G-тип: 55 кВт (P-тип: 75 кВт) 400В | STV900D55N4 SE APC

Преобразователь частоты STV900 55 кВт 400В SE (P-тип: 75 кВт) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель сочетает высокую мощность, управление в четырёх квадрантах и модульную архитектуру, что делает её подходящей для сложных задач автоматизации. Бренд Systeme Electric и артикул stv900d55n4 указывают на серию SystemeVar, известную надёжностью в условиях производства.

Назначение и область применения

Преобразователь частоты STV900 55 кВт 400В SE используется для управления двигателями с переменной нагрузкой, где важна точная скорость, энергоэффективность и рекуперация энергии. Подходит для насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ и других механизмов, требующих плавного пуска и останова. Особенность P-типа - возможность работы в четырёх квадрантах - позволяет использовать его в системах с активным торможением, например, в лифтах, подъёмниках или центробежных машинах, где энергия возвращается в сеть.

Технические характеристики

• Номинальная мощность двигателя: 55 кВт (P-тип - максимальная выходная мощность до 115 кВт при линейной нагрузке)
• Номинальный выходной ток: 115 А
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая несущая частота ШИМ: 2 кГц (для P-типа)
• Перегрузочная способность: 120% от номинала до 60 секунд
• Степень защиты: IP20 - подходит для установки внутри шкафа
• Аналоговые входы: 1 (например, для сигнала 0–10 В или 4–20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением скоростей)
• Аналоговый выход: 1 (для передачи сигналов обратной связи - ток, температура, частота)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485 - для интеграции в SCADA и PLC
• Отклонение симметрии напряжения: ≤0,1%, частоты: ≤0,05%
• Габариты: 282×258×560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 55 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 55 кВт. Для монтажа требуется установка в закрытом щите с принудительной вентиляцией из-за степени защиты IP20. Клеммы питания и двигателя рассчитаны на провода сечением до 25 мм2. Подключение к сети - через предохранители и контактор, обязательна заземляющая шина. Интерфейс RS-485 подключается экранированным кабелем, с терминатором на конце линии. Убедитесь, что посадочные размеры соответствуют месту в шкафу - габариты 282×258×560 мм требуют свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Преобразователь частоты STV900 55 кВт 400В SE соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного оборудования. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована аппаратно. Отказ от внешнего тормозного резистора возможен благодаря функции рекуперации энергии - это снижает риск перегрева и уменьшает потребление электроэнергии. Однако работа в четырёх квадрантах требует согласованной системы с сетью - не все объекты допускают возврат энергии в сеть, проверьте правила вашего энергоснабжающего предприятия.

Преимущества

• Поддержка рекуперации энергии - экономия до 30% в циклических процессах
• Высокая точность регулирования частоты (+-0,05%) - идеально для позиционирования
• Гибкая система управления: ручная настройка, удалённое управление через Modbus, интеграция с контроллерами
• Низкий уровень помех за счёт оптимизированной ШИМ-частоты 2 кГц
• Жесткая конструкция корпуса и качественные компоненты - долгий срок службы даже при колебаниях напряжения

Ограничения применения

• Степень защиты IP20 исключает использование вне электрощита - запрещено в сырых, пыльных или взрывоопасных средах
• P-тип не имеет перегрузки выше 120% - не подходит для ударных нагрузок, характерных для G-типов
• Нет встроенного тормозного резистора - при длительном торможении нужен внешний элемент
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками; требует мультиплексирования
• Максимальная частота 400 Гц - слишком высока для обычных двигателей; применяется только для специализированных машин (шпиндели, высокоскоростные приводы)

Примеры использования

• Ленточный конвейер с изменяемой скоростью - плавный пуск и останов, снижение износа ремней
• Воздушный компрессор - поддержание давления по сигналу датчика, отказ от постоянной работы
• Электромагнитный подъёмник - рекуперация энергии при спуске груза, снижение затрат на электроэнергию
• Шпиндель станка с ЧПУ - точное управление частотой до 400 Гц для высокоскоростной обработки
• Система вентиляции в цеху - адаптивная мощность по температуре, снижение шума и расхода энергии

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для ударных нагрузок, P-тип - для энергосберегающих циклов с торможением
• При использовании Modbus - используйте терминаторы на обоих концах линии RS-485, чтобы избежать помех
• Для продления срока службы - обеспечьте воздушный зазор минимум 10 см сверху и с боков, особенно при работе на 80% нагрузки
• Настройка параметров: начните с заводских профилей, затем корректируйте время разгона/торможения - это влияет на механическую нагрузку
• Проверьте соответствие сечения кабелей: для 115 А - минимально 25 мм2, для длинных линий - учтите падение напряжения
• Обязательно протестируйте работу в четвёртом квадранте на холостом ходу - убедитесь, что сеть принимает энергию
