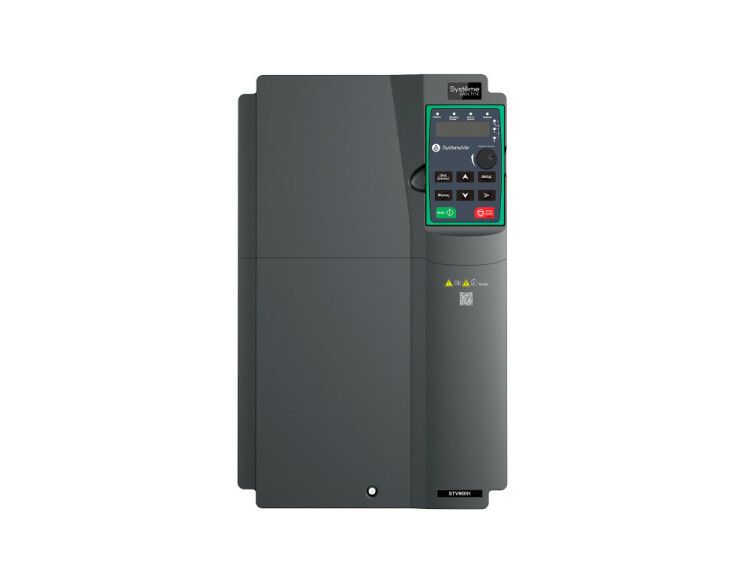

Преобразователь частоты STV900H 37 кВт 400В. Кран/Подъемник | STV900D37N4H SE APC

Преобразователь частоты STV900H 37 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента двигателя в системах подъёма грузов. Разработан для работы в жестких промышленных условиях, совместим с двигателями до 37 кВт и оснащён функциями, специфичными для кранового оборудования. Бренд Systeme Electric, артикул stv900d37n4h.

Назначение и область применения

Преобразователь частоты STV900H 37 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в системах подъёма и перемещения грузов: кранах, подъёмниках, лебёдках, элеваторах и других механизмах с требованием точного контроля движения. Особенно эффективен там, где важны плавный запуск, точная остановка и работа в режиме рекуперации энергии.

Технические характеристики

• Номинальная мощность: 37 кВт (G-тип - повышенная перегрузочная способность)
• Выходной ток: 75 А
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочные возможности: 150% на 60 сек, 180% на 10 сек, 200% на 1 сек
• Частота ШИМ: 4 кГц
• Степень защиты: IP20 - для установки внутри шкафа
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 2
• Аналоговый выход: 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Управление: ручное, дистанционное, через интерфейс
• Симметрия сети (по частоте): +-0,05%, по напряжению: +-0,1%
• Габариты: 200×223×400 мм
• Вес: 16 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 37 кВт 400В для крана/подъемника рассчитан на подключение к трёхфазным двигателям с номиналом до 37 кВт. Для правильной установки:

• Обязательно используйте внешний предохранитель и контактор согласно нормам ПУЭ.
• Устанавливайте в закрытом электрощите с принудительной вентиляцией - степень защиты IP20 исключает работу на открытом воздухе.
• Посадочный размер кабельных выводов соответствует стандартному для силовой аппаратуры класса 75 А - проверьте сечение провода (минимум 25 мм2 медный).
• DC-реактор уже встроен - дополнительный реактор не требуется даже при длинных кабелях между преобразователем и двигателем.
• Подключение интерфейса Modbus выполняйте экранированным кабелем, масса экрана - на корпус устройства.

Безопасность и стандарты

• Встроенная функция STO (Safe Torque Off) - обеспечивает немедленную блокировку крутящего момента двигателя при аварийном сигнале, соответствует требованиям EN ISO 13849-1 и IEC 61800-5-2.
• Встроенный тормозной модуль позволяет управлять тормозом двигателя и рассеивать избыточную энергию при спуске груза - снижает нагрузку на сеть.
• Соблюдены требования по EMC и электромагнитной совместимости для промышленных сред.

Преимущества

• Высокая перегрузочная способность G-типа - идеально для циклических нагрузок кранов и подъёмников.
• Работа в четырёх квадрантах - позволяет не только двигать груз вперёд, но и точно контролировать опускание с рекуперацией энергии.
• Встроенные компоненты (DC-реактор, тормозной модуль) экономят место в щите и снижают стоимость системы.
• Гибкая система управления - можно задавать параметры как с панели, так и удалённо через PLC или SCADA через Modbus.
• Низкий уровень помех благодаря стабилизированной частоте ШИМ 4 кГц.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от пыли и брызг воды; обязательна герметизация шкафа.
• Не работает с однофазными сетями - требует трёхфазного питания 380–440 В.
• Не имеет встроенного тормозного резистора - при длительных операциях спуска с высокой энергией потребуется внешний резистор.
• Не поддерживает протоколы Ethernet/IP или Profibus - только Modbus RTU по RS-485.
• Не рекомендован для взрывоопасных зон - отсутствует сертификат ATEX/IECEx.

Примеры использования

• Мостовой кран на металлургическом заводе - управление подъёмом и передвижением грузов с частотой циклов до 10 раз в минуту.
• Лебёдка для обслуживания технологических трубопроводов - плавное замедление при остановке для предотвращения раскачивания груза.
• Подъёмник для перевозки материалов на стройплощадке - автоматическое управление по сигналам от датчиков положения.
• Электрокран в пищевой промышленности - совмещение с системой контроля веса через аналоговый вход.

Практические советы

• При проектировании учтите, что максимальная частота 400 Гц позволяет использовать высокооборотные двигатели - выбирайте моторы с частотой 50–60 Гц, чтобы не перегружать систему.
• Настройте параметры торможения: время нарастания тормозного момента и порог активации - это продлит жизнь механике.
• Для долгой службы - следите за температурой внутри шкафа. Превышение +40C снижает срок службы электролитических конденсаторов.
• Зарегистрируйте гарантию сразу после монтажа - 2 года покрывают как заводской брак, так и ошибки настройки при соблюдении инструкций.
• Используйте программное обеспечение SE-Configurator для быстрого создания профиля управления краном - готовые шаблоны для типовых задач.
