Преобразователь частоты STV900 G-тип: 37 кВт (P-тип: 45 кВт) 400В IP55 | STV900D37N4-IP55 SE APC

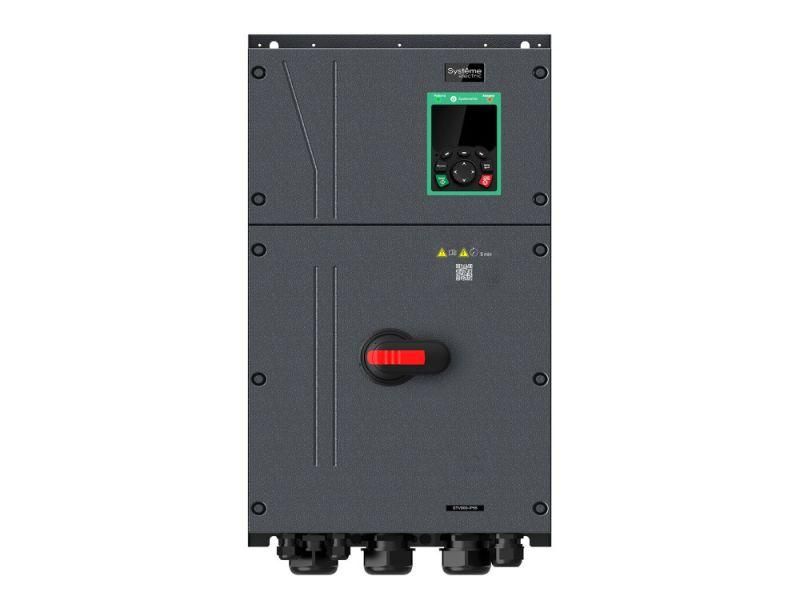

Преобразователь частоты STV900 37 кВт 400В IP55 SE (P-тип: 45 кВт) - устройство для точного регулирования скорости и момента асинхронных и синхронных двигателей в промышленных системах. Бренд Systeme Electric, артикул stv900d37n4-ip55, сочетает высокую надёжность, встроенную защиту и гибкость настройки, что делает его подходящим решением для автоматизированных линий, насосов, компрессоров и конвейеров.

Назначение и область применения

Преобразователь частоты STV900 37 кВт предназначен для управления электродвигателями переменного тока путём изменения частоты и напряжения на выходе. Он обеспечивает плавный запуск, точную скорость вращения и энергоэффективность. Применяется в промышленных условиях: на конвейерах, в системах вентиляции, насосных станциях, компрессорах, подъёмном оборудовании и других установках, где требуется изменение нагрузки в реальном времени. Подходит для работы в пыльных, влажных и агрессивных средах благодаря защите IP55.

Технические характеристики

• Номинальная мощность: 37 кВт (G-тип) / 45 кВт (P-тип)
• Номинальный выходной ток: 75 А (G-тип) / 92 А (P-тип)
• Напряжение сети: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность: G-тип - 150% × 60 с, 180% × 10 с, 200% × 1 с; P-тип - 120% × 60 с
• Необходимая частота ШИМ: 4 кГц (G-тип), 2 кГц (P-тип)
• Степень защиты: IP55 - защита от пыли и струй воды
• Рабочая температура: –10 C ... +50 C (при +40 C и ниже - без снижения номинальной мощности)
• Управление: скалярное и векторное (с обратной связью и без)
• Поддержка двигателей: асинхронные и синхронные
• Аналоговые входы: 2 (AI)
• Цифровые входы: 6 (DI)
• Аналоговые выходы: 1 (AO)
• Цифровые выходы: 2 (DO)
• Реле-выходы: 2 (RO)
• Интерфейсы: 1 порт RS-485 (Modbus RTU)
• Встроенные элементы: DC-реактор, тормозной прерыватель, ЭМС-фильтр класса C3, рубильник
• Безопасность: встроенная функция STO (Safe Torque Off), уровень SIL2
• Покрытие печатных плат: Class 3C2 (EN 60721-3-3)
• Габариты: 318×290×587 мм
• Вес: 26,5 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 37 кВт совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 37 кВт. Для подключения используйте кабели сечением, соответствующим току 75 А (G-тип) или 92 А (P-тип). Учитывайте посадочные размеры: ширина 290 мм, глубина 318 мм - необходим свободный доступ для вентиляции и обслуживания. Монтаж допускается вертикально или горизонтально, но избегайте установки рядом с источниками тепла или вибраций. Клеммы для силовой части и управления расположены отдельно - соблюдайте правила разделения цепей. Встроенный рубильник позволяет полностью отключить питание без внешних аппаратов. Для подключения энкодера или расширения I/O используются три слота для модульных карт - можно добавить Ethernet, CAN, энкодерные или PLC-карты.

Безопасность и стандарты

• EMC-фильтр соответствует классу C3 по EN 61800-3 - подходит для промышленной среды без дополнительных фильтров
• Защита STO (Safe Torque Off) - соответствует уровню SIL2, обеспечивает безопасное отключение крутящего момента
• Покрытие плат - класс 3C2 по EN 60721-3-3 - устойчиво к влаге, солям, пыли
• Соблюдает требования IEC/EN 61800-5-1 для электрооборудования приводов

Преимущества

• Встроенные компоненты (DC-реактор, тормозной прерыватель, ЭМС-фильтр) снижают стоимость системы и уменьшают количество внешних элементов
• Поддержка двух режимов управления - скалярного и векторного - даёт гибкость для разных задач
• Работа в четырёх квадрантах - позволяет использовать в системах с рекуперацией энергии (например, спуск груза)
• Модульные слоты позволяют адаптировать устройство под конкретную задачу без замены всего преобразователя
• Высокая степень защиты IP55 и качественная покраска плат обеспечивают долгий срок службы даже в сложных условиях

Ограничения применения

• Не предназначен для работы при температуре выше +50 C - требует принудительного охлаждения или перемещения в более прохладное место
• P-тип имеет меньшую несущую частоту ШИМ (2 кГц) - возможен повышенный шум в двигателе, не подходит для бесшумных применений
• Нет встроенного тормозного резистора - необходимо подключать внешний при больших инерционных нагрузках
• Максимальная мощность 45 кВт (P-тип) - нельзя использовать для двигателей свыше этого значения, даже если они имеют меньший ток
• Отсутствие встроенного Ethernet - для удалённого контроля нужен дополнительный модуль

Примеры использования

• Конвейерная линия в пищевой промышленности - плавный запуск и остановка предотвращают повреждение продуктов
• Воздушный компрессор - регулирование давления по потребности снижает расход электроэнергии на 20–40%
• Насосная станция водоснабжения - автоматическое поддержание давления без клапанов и перелива
• Подъёмный механизм с рекуперацией - работа в четвёртом квадранте позволяет возвращать энергию в сеть при опускании груза
• Обрабатывающий станок - векторное управление обеспечивает точную позицию и момент при резке

Практические советы

• Выбирайте G-тип, если важна максимальная перегрузочная способность и низкий уровень шума; P-тип - если нужна экономичность и достаточна нагрузка до 45 кВт
• При использовании в условиях с высокой влажностью проверьте герметичность кабельных вводов - IP55 не гарантирует полную герметичность при длительном контакте с водой
• Настройка через Modbus RTU требует правильной адресации устройства (1–247) и согласованной скорости передачи (обычно 9600 бод)
• Для продления срока службы поддерживайте температуру внутри шкафа ниже +40 C - используйте вентиляторы или кондиционеры
• При подключении энкодера выбирайте специализированную карту - встроенных входов для импульсного сигнала недостаточно
• Перед первым запуском выполните автокалибровку двигателя - особенно важно при векторном управлении без обратной связи
