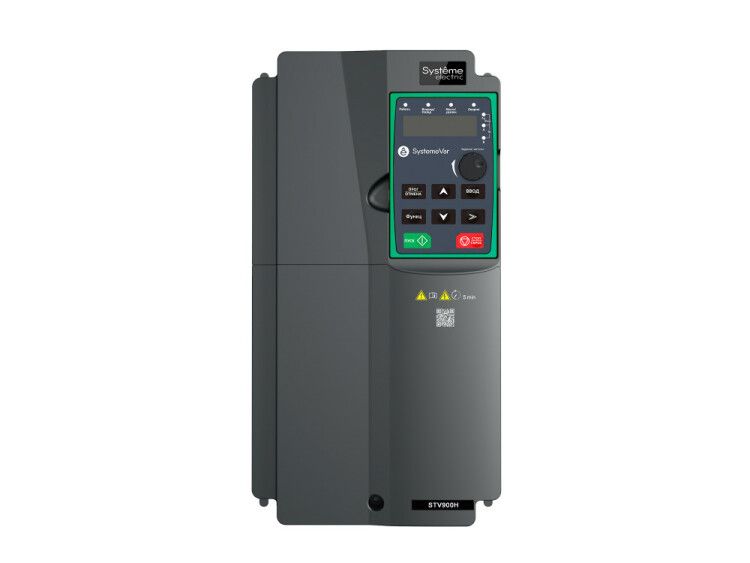

Преобразователь частоты STV900H 11 кВт 400В. Кран/Подъемник | STV900D11N4H SE APC

Преобразователь частоты STV900H 11 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента двигателя в системах подъёма грузов. Разработан для работы в промышленных условиях с высокими требованиями к надёжности и безопасности. Бренд Systeme Electric, артикул stv900d11n4h.

Назначение и область применения

Преобразователь частоты STV900H 11 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в краново-подъёмных механизмах: электрических тельферах, мостовых кранах, лебёдках и подъёмниках. Обеспечивает плавный запуск, точную остановку и контроль момента даже при изменении нагрузки. Подходит для циклических режимов работы с частыми реверсами и торможением.

Технические характеристики

• Номинальная выходная мощность: 11 кВт
• Выходной ток: 25 А
• Напряжение питания: 380–440 В, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% на 60 сек, 180% на 10 сек, 200% на 1 сек
• Частота ШИМ: 8 кГц
• Степень защиты: IP20 (не предназначена для установки в открытых или пыльных помещениях без корпуса)
• Габариты: 170×220×320 мм
• Вес: 6 кг
• Аналоговые входы: 2 (например, для сигналов от энкодера или потенциометра)
• Аналоговый выход: 1 (для передачи сигнала состояния или измеренного тока)
• Цифровые входы: 6 (можно использовать для команд старта, стопа, реверса, выбора скоростей)
• Цифровые выходы: 2 (сигналы аварии, готовности, активного торможения)
• Интерфейс RS-485: 1 (для связи по Modbus RTU)
• Поддержка протокола: Modbus RTU
• Работа в четырёх квадрантах: да (возможность рекуперативного торможения)
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 11 кВт 400В для крана/подъемника совместим с большинством трёхфазных асинхронных двигателей мощностью до 11 кВт. Для монтажа требуется свободное место в шкафу с обеспечением вентиляции - устройство имеет степень защиты IP20 и требует герметичной установки внутри распределительного щита. Масса 6 кг позволяет устанавливать его на DIN-рейку или крепить болтами. Подключение проводов - клеммники с усилием затяжки до 0.8 Нм. Учитывайте посадочные размеры: глубина 170 мм, ширина 220 мм.

Безопасность и стандарты

Преобразователь частоты STV900H 11 кВт 400В для крана/подъемника оснащён функцией STO (Safe Torque Off) - соответствует требованиям EN ISO 13849-1 и IEC 61800-5-2 для уровней PL d / SIL 2. Это гарантирует полное отключение крутящего момента при аварийном отключении. Также имеется встроенный тормозной модуль, позволяющий контролировать работу тормоза двигателя без внешних компонентов. Применение в промышленной зоне допускается при соблюдении условий по температуре и влажности, указанным в руководстве.

Преимущества

• Встроенная система торможения снижает стоимость системы за счёт отказа от внешнего тормозного резистора в маломощных вариантах
• Работа в четырёх квадрантах позволяет возвращать энергию в сеть при опускании груза - экономия электроэнергии
• Высокая перегрузочная способность (до 200%) обеспечивает надёжный запуск при максимальной нагрузке
• Поддержка Modbus позволяет легко интегрировать преобразователь в автоматизированные системы управления
• Управление через кнопки на лицевой панели, дистанционные сигналы или интерфейс - гибкая настройка без компьютера

Ограничения применения

• Степень защиты IP20 исключает использование вне закрытых шкафов - нельзя устанавливать на открытом воздухе или в сыром помещении без дополнительной защиты
• Не подходит для взрывоопасных сред (зона Ex)
• Максимальная выходная мощность 25 кВт - это предел перегрузки, длительная работа на этой мощности невозможна
• Требуется качественная сеть: допустимый разброс напряжения +-10%, частота должна быть стабильной (симметрия ≤0.05%)
• Не предусмотрено питание от однофазной сети - обязательно трёхфазное подключение

Примеры использования

• Электрический тельфер на мостовом кране - плавный подъём и точная остановка груза
• Лебёдка для перемещения оборудования на производстве - управление скоростью по сигналу от оператора
• Подъёмник для обслуживания технологического оборудования - безопасная работа с функцией STO
• Автоматизированная система хранения на складе - интеграция с PLC через Modbus

Практические советы

• При замене старого преобразователя проверьте соответствие посадочных размеров и типов клемм - STV900H имеет компактные габариты, что удобно для модернизации
• Для долгой службы используйте фильтры гармоник, если сеть чувствительна к помехам
• Настройте параметры торможения в зависимости от массы груза - слишком быстрое торможение вызывает перенапряжение на шине постоянного тока
• Используйте цифровые входы для подключения кнопок экстренной остановки - они работают напрямую с функцией STO
• При первом запуске выполните автонастройку двигателя (ID Auto-tuning) - это повысит точность управления и снизит нагрев
• Запрещается открывать крышку во время работы - внутренние части находятся под опасным напряжением даже после отключения
