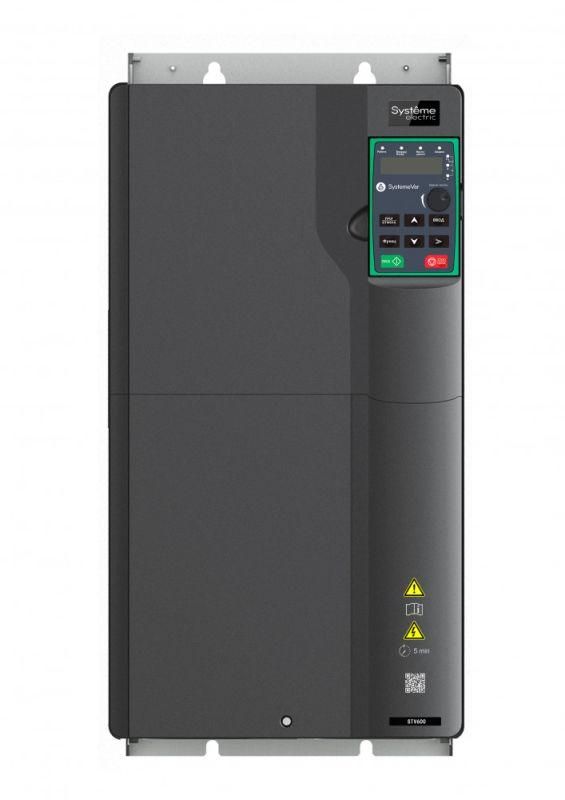

Преобразователь частоты STV600 55 кВт 400В | STV600D55N4 SE APC

Преобразователь частоты STV600 55 кВт 400В - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 55 кВт, предназначенное для работы в промышленных системах с насосами, вентиляторами и другими нагрузками, требующими энергоэффективного управления. Бренд Systeme Electric и артикул stv600d55n4 указывают на принадлежность к серии SystemeVar, ориентированной на надёжность в жестких условиях.

Назначение и область применения

Преобразователь частоты STV600 55 кВт 400В используется для плавного запуска, остановки и регулирования оборотов электродвигателей. Особенно эффективен в системах с переменной нагрузкой: водоснабжение, канализация, кондиционирование, вентиляция, конвейеры, компрессоры. Поддерживает функции, оптимизированные именно для насосных и вентиляторных применений - снижают потребление энергии и продлевают срок службы оборудования. Также имеет специальный «пожарный режим» - позволяет обеспечить максимальную мощность при аварийном сценарии.

Технические характеристики

• Напряжение питания: 380–440 В, 3 фазы, 50/60 Гц
• Номинальная выходная мощность: 55 кВт
• Номинальный выходной ток: 115 А
• Выходная частота: до 400 Гц
• Перегрузочная способность: 110% от номинала до 60 секунд
• Управление: скалярное и векторное (без энкодера)
• Интерфейсы связи: Modbus RTU (встроенный); дополнительно - PROFIBUS DP, PROFINET, CANopen (через платы расширения)
• Аналоговые входы: 2 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговые выходы: 2 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 дискретный + 2 релейных (только для моделей после 15.03.2023, помечены “QCPASS”)
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не герметичен
• Температурный диапазон: -10C … +50C; при температуре выше +40C возможна снижение номинальной мощности
• Габариты: 282×560×263,7 мм
• Вес: 18 кг
• Гарантия: 24 месяца
• Печатные платы: конформное покрытие класса 3С3 (по EN 60721-3-3) - повышает устойчивость к влаге и загрязнениям внутри шкафа

Совместимость и монтаж

Преобразователь частоты STV600 55 кВт 400В рассчитан на встраивание в силовой шкаф управления. Устанавливается настенно или фланцевым креплением. Для правильного монтажа важно соблюдать минимальные зазоры вокруг корпуса - минимум 100 мм спереди и по бокам для теплоотвода. Не допускается установка в открытой среде - из-за IP20 требуется обязательная защита в закрытом щите. Кабели питания и управления должны быть экранированными, особенно при работе с длинными линиями двигателя - рекомендуется использовать внешние дроссели и EMC-фильтры, так как они встроены не предусмотрены.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности IEC/EN 61800-5-1 и IEC/EN 61800-3 (электромагнитная совместимость). Конформное покрытие плат соответствует классу 3С3 - обеспечивает долговременную работу в условиях повышенной влажности и пыли внутри шкафа. Отсутствие встроенного EMC-фильтра требует его установки на этапе проектирования системы, чтобы не нарушить нормы EMI в промышленной зоне.

Преимущества

• Поддержка двух типов управления - скалярного (просто) и векторного (точнее) - позволяет адаптировать устройство под разные задачи без замены оборудования
• Встроенный Modbus RTU - легко интегрируется в SCADA и PLC-системы без дополнительных модулей
• Два слота для расширения функциональности - можно добавить интерфейсы PROFIBUS, PROFINET, CANopen или увеличить количество входов/выходов
• Съемная панель оператора - удобна для настройки и обслуживания без вскрытия шкафа
• Пожарный режим - гарантирует максимальную мощность при критических ситуациях
• Поддержка ПО SystemeVAR Studio - позволяет провести быстрый запуск, настройку и диагностику через USB или Ethernet

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - степень защиты IP20 исключает использование во влажной, пыльной или агрессивной среде без дополнительной защиты
• Отсутствуют встроенные DC-реактор и EMC-фильтр - необходимо предусматривать их установку при проектировании системы, иначе возможны помехи и перегрев
• При температуре выше +40C номинальная мощность снижается - требуется усиленное охлаждение шкафа
• Релейные выходы (2RO) есть только у моделей, выпущенных после 15 марта 2023 г. - проверьте маркировку “QCPASS” на упаковке
• Не подходит для прямого управления синхронными двигателями или сервоприводами - только асинхронные

Примеры использования

• Автоматизация насосной станции водоснабжения - плавное изменение давления по сигналу от датчика
• Вентиляционная система в производственном цеху - регулировка скорости в зависимости от уровня CO₂
• Конвейерная линия с весовым контролем - точная скорость движения по данным с термобаланса
• Энергосберегающий привод вентилятора в HVAC-системе - снижение расхода электроэнергии на 30–50%
• Пожарный насос - активируется в режиме «пожарный» при сигнале от пожарной сигнализации

Практические советы

• Выбирая преобразователь частоты STV600 55 кВт 400В, убедитесь, что ваш двигатель имеет номинальный ток ≤115 А - перегрузка недопустима
• Для длительной работы при температуре +40…+50C используйте принудительное охлаждение шкафа - вентиляторы или радиаторы
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) обязательно установите внешний dV/dt-фильтр или реактор
• Настройку начинайте через ПО SystemeVAR Studio - она наглядна и предотвращает ошибки при вводе параметров
• Если нужен PROFINET или CANopen - заказывайте сразу с платами SEOP-1302 или SEOP-1307 - они не совместимы со старыми версиями
• Проверьте наличие “QCPASS” на упаковке - это гарантирует наличие двух релейных выходов
• Запрещено подключать к одному преобразователю несколько двигателей - каждый требует отдельного устройства
