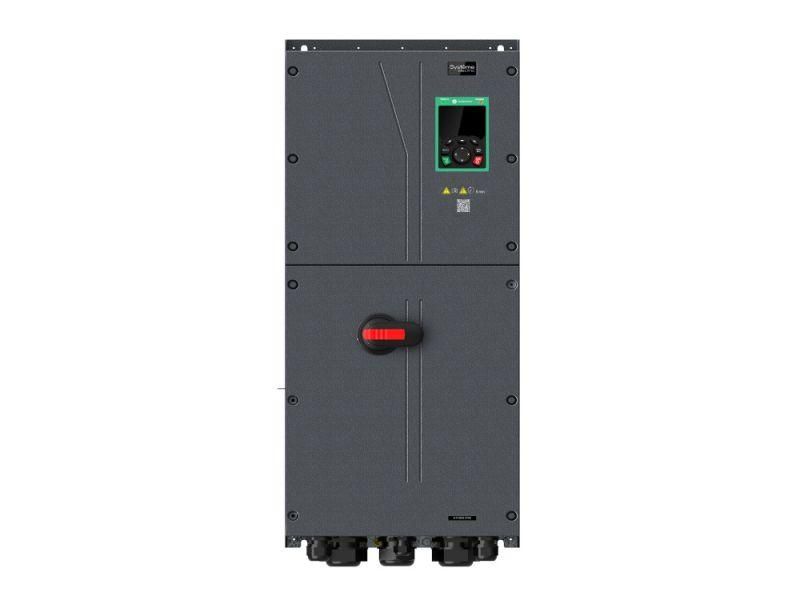

Преобразователь частоты STV900 G-тип: 55 кВт (P-тип: 75 кВт) 400В IP55 | STV900D55N4-IP55 SE APC

Преобразователь частоты STV900 55 кВт 400В IP55 SE - устройство для точного регулирования скорости асинхронных и синхронных двигателей в промышленных системах. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её надёжным решением для оборудования с динамическими нагрузками. Артикул stv900d55n4-ip55 соответствует сериям SystemeVar и бренду SE (Systeme Electric).

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью и моментом электродвигателей переменного тока. Подходит для автоматизации технологических процессов на производствах: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, подъёмники.

Модель G-типа (55 кВт) оптимизирована для задач с кратковременными перегрузками - например, при запуске тяжёлых механизмов или изменении режима работы. Применяется в промышленных зонах с жесткими требованиями к надёжности и защите от пыли и влаги.

Технические характеристики

• Номинальная мощность: 55 кВт (G-тип); максимальная выходная мощность: 150 кВт (кратковременно)
• Номинальный выходной ток: 115 А
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая частота ШИМ: 4 кГц
• Степень защиты: IP55 - устойчив к пыли и струям воды из любого направления
• Рабочая температура: –10 C … +50 C; без снижения мощности - до +40 C
• Управление: скалярное и векторное (с обратной связью и без)
• Поддерживаемые типы двигателей: асинхронные и синхронные
• Аналоговые входы: 1 (0…10 В / 4…20 мА)
• Цифровые входы: 6 (24 В постоянного тока)
• Аналоговый выход: 1 (0…10 В / 4…20 мА)
• Цифровые выходы: 1 (реле, 250 В/5 А)
• Коммуникация: Modbus RTU через порт RS-485
• Встроенные элементы: DC-реактор, ЭМС-фильтр класса C3 (EN 61800-3), рубильник для отключения сети
• Защита: STO (Safe Torque Off), уровень SIL2
• Габариты: 338 × 336,7 × 800 мм
• Вес: 48,2 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных и синхронных двигателей мощностью до 55 кВт. Для подключения требуется трёхфазная сеть 380–440 В.

Монтаж выполняется на вертикальной поверхности с соблюдением минимальных зазоров: 100 мм сверху, 50 мм снизу, 50 мм с каждой стороны - для обеспечения охлаждения и доступа к клеммам.

Встроенный рубильник позволяет безопасно отключить питание без необходимости установки отдельного выключателя. Кабели питания и управления должны быть экранированными, особенно при использовании модульных расширений.

Доступны три слота для расширения: можно установить карты дополнительных I/O, энкодера, PLC или внешнего питания 24 В DC. Все модули совместимы с базовой конструкцией.

Безопасность и стандарты

• Электромагнитная совместимость: соответствие EN 61800-3 (класс C3)
• Защита печатных плат: класс 3С2 по EN 60721-3-3 - устойчивость к влажности, соляному туману, загрязнению
• Функция безопасности STO (Safe Torque Off) - соответствует уровню SIL2
• Соответствует нормам для промышленного оборудования в зонах с повышенной опасностью

Преимущества

• Высокая перегрузочная способность G-типа - идеально для динамичных нагрузок
• Встроенные DC-реактор и ЭМС-фильтр снижают помехи и продлевают срок службы двигателя
• Поддержка векторного управления повышает точность позиционирования и эффективность энергопотребления
• Модульная система расширения позволяет адаптировать устройство под конкретную задачу без замены всего преобразователя
• IP55 и покрытие плат обеспечивают долгий срок службы даже в условиях пыли, влаги и химически активной среды
• Встроенный рубильник экономит место в шкафе и упрощает обслуживание

Ограничения применения

• Не предназначена для работы вне диапазона температур –10…+50 C - при более низких температурах возможны отказы компонентов
• При работе выше +40 C необходимо снижать номинальную мощность - в противном случае возможен аварийный отключ
• Максимальная выходная частота 400 Гц ограничивает применение для очень высокоскоростных приводов (например, турбин)
• Нет встроенного Ethernet или PROFINET - для современных систем автоматизации потребуется внешний шлюз
• Один аналоговый выход - недостаточно для сложных систем с несколькими обратными связями

Примеры использования

• Вентиляционная установка с частотным регулированием - снижение энергопотребления на 30–50%
• Конвейерная линия с плавным пуском и остановкой - предотвращение механических ударов
• Насосная станция с давлением по обратной связи - стабилизация напора без гидроаккумуляторов
• Оборудование для пищевой промышленности - IP55 и антикоррозийное покрытие позволяют мыть корпус водой
• Подъёмный механизм с функцией STO - безопасное отключение крутящего момента при аварии

Практические советы

• При установке в шкафу обязательно используйте вентиляцию - даже при IP55 перегрев является основной причиной отказов
• Для длинных кабелей между преобразователем и двигателем (более 50 м) рекомендованы выходные дроссели
• Настройка параметров возможна через кнопки на лицевой панели, удалённо через HMI или через Modbus RTU - выбирайте метод в зависимости от уровня автоматизации объекта
• Проверьте посадочные размеры перед монтажом - габариты 338×336,7×800 мм требуют специального места
• При использовании энкодерной карты - убедитесь, что двигатель оснащён подходящим датчиком положения
• Зарегистрируйте гарантию сразу после установки - срок 24 месяца действителен только при наличии документа о вводе в эксплуатацию
