Преобразователь частоты STV900H 75 кВт 400В. Кран/Подъемник | STV900D75N4H SE APC

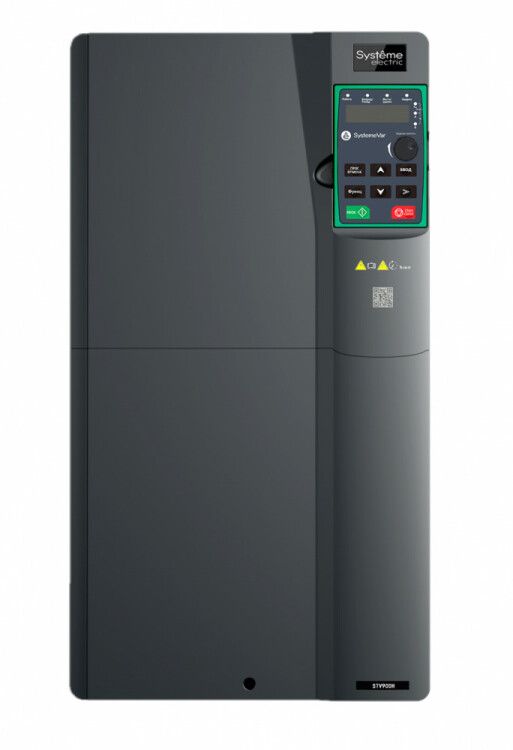

Преобразователь частоты STV900H 75 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателей кранов и подъемников. Выполнен на базе серии SystemeVar от бренда Systeme Electric, артикул stv900d75n4h. Обеспечивает надежную работу в условиях промышленных площадок с высокими требованиями к динамике и безопасности.

Назначение и область применения

Преобразователь частоты STV900H 75 кВт 400В для крана/подъемника предназначен для управления асинхронными двигателями в системах грузоподъёмного оборудования: мостовые краны, электрические лебедки, подъёмники, элеваторы. Поддерживает режимы работы в четырёх квадрантах - позволяет эффективно управлять как движением вперёд, так и торможением с рекуперацией энергии. Особенно актуален там, где важна плавность запуска, точная остановка и контроль момента при изменении нагрузки.

Технические характеристики

• Номинальная мощность: 75 кВт (G-тип, с перегрузкой до 150% на 60 сек, 180% на 10 сек, 200% на 1 сек)
• Номинальный выходной ток: 150 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 2 кГц
• Максимальная выходная мощность при линейной нагрузке: 150 кВт
• Степень защиты: IP20 - для установки внутри шкафа
• Цифровые входы: 6
• Аналоговые входы: 2
• Цифровые выходы: 2
• Аналоговый выход: 1
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Относительная симметрия по напряжению: 0,1%, по частоте: 0,05%
• Габариты: 282×258×560 мм
• Вес: 25 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 75 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 75 кВт. Для подключения требуется соблюдение следующих условий:

• Устанавливается в закрытом электрошкафе (IP20 не защищает от пыли и влаги вне корпуса)
• Необходимо обеспечить посадочные размеры: 282×258 мм - для крепления на DIN-рейку или плоскую поверхность
• Обязательно использование внешнего тормозного резистора при длительном рекуперативном торможении - внутренний тормозной модуль рассчитан на кратковременные импульсы
• DC-реактор уже встроен - снижает гармонические искажения, не требует дополнительного подключения
• Кабели питания и двигателя должны соответствовать классу изоляции и иметь достаточное сечение для 150 А

Безопасность и стандарты

Преобразователь частоты STV900H 75 кВт 400В для крана/подъемника включает функцию STO (Safe Torque Off) - соответствие требованиям EN ISO 13849-1 и IEC 61800-5-2. Это позволяет полностью отключить крутящий момент двигателя при аварийной ситуации без потери питания самого преобразователя. Также предусмотрена функция управления тормозом - возможность синхронизации с механическим тормозом крана. Все компоненты сертифицированы для промышленного применения.

Преимущества

• Встроенный DC-реактор снижает потребность в дополнительных фильтрах
• Встроенный тормозной модуль экономит место и упрощает сборку
• Поддержка Modbus RTU - легко интегрируется в системы автоматизации
• Работа в четырёх квадрантах - позволяет использовать рекуперацию энергии при спуске груза
• Высокая перегрузочная способность G-типа - выдерживает ударные нагрузки при старте и остановке
• Ручное, дистанционное и интерфейсное управление - гибкая настройка под любую систему управления

Ограничения применения

• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях без дополнительной защиты
• Не предназначен для постоянной работы на максимальной мощности более 60 сек - возможен перегрев без принудительного охлаждения
• Внутренний тормозной модуль ограничен по энергоёмкости - при длительных циклах торможения требуется внешний тормозной резистор
• Не поддерживает протоколы Ethernet/IP, Profibus, CANopen - только Modbus по RS-485
• Требуется предварительная настройка параметров для каждого типа двигателя - не работает “из коробки” без конфигурации

Примеры использования

• Мостовой кран на металлургическом заводе - плавный подъём и опускание слитков
• Электрическая лебёдка на стройплощадке - точная остановка при перемещении материалов
• Подъёмник для обслуживания оборудования - управление скоростью по сигналу от PLC
• Лифтовая система в производственном цеху - работа в четырёх квадрантах с рекуперацией энергии

Практические советы

• Перед первым запуском обязательно выполните автонастройку двигателя - используйте функцию «Motor Auto-Tuning»
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) проверьте наличие дросселя на выходе - хотя он встроен, иногда требуется дополнительный фильтр
• Для долгой службы устройства обеспечьте вентиляцию шкафа - температура окружающей среды не должна превышать +40C
• Настройте время разгона и торможения под конкретную массу груза - слишком быстрый разгон вызывает проскальзывание канатов
• Запрещено подключение к сети с напряжением ниже 323 В (380 В –15%) - возможны отказы защиты
• При работе с несколькими кранами - используйте один преобразователь STV900H 75 кВт 400В для крана/подъемника на каждый двигатель; параллельное соединение двух двигателей не допускается
