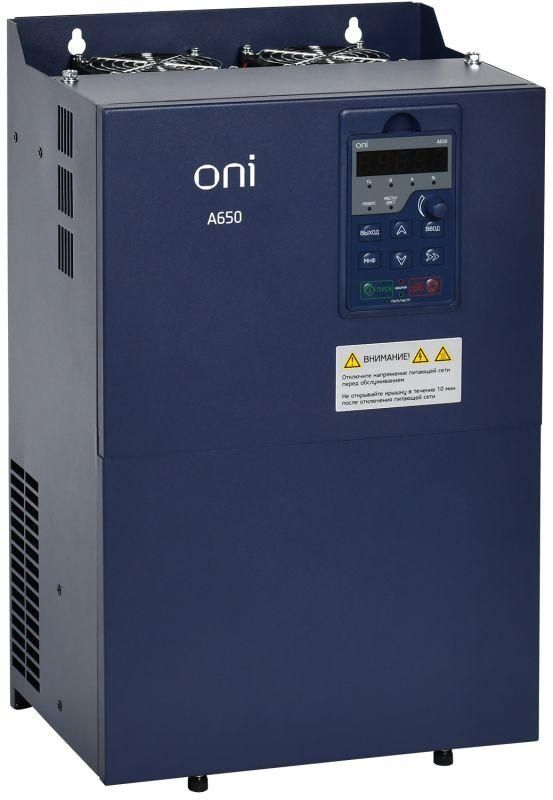

Преобразователь частоты A650 380В 3Ф 90кВт 176А тор. M | A650-33E90TM ONI IEK

Преобразователь частоты ONI A650-33E90TM - устройство для регулирования скорости трёхфазного двигателя на 90 кВт, предназначенное для точного управления насосами, вентиляторами и другим насосно-вентиляторным оборудованием. Модель с блоком управления и степенью защиты IP20 обеспечивает надёжную работу в промышленных условиях.

Назначение и область применения

Преобразователь частоты ONI A650-33E90TM используется для плавного запуска, регулирования скорости и энергоэффективного управления трёхфазными асинхронными двигателями мощностью до 90 кВт. Особенно эффективен в системах с переменной нагрузкой: насосные станции, системы вентиляции, кондиционирования, компрессоры, конвейеры. Подходит для работы в промышленных зонах с жесткими требованиями к стабильности и экономичности.

Технические характеристики

• Напряжение питания: 380 В, трёхфазное
• Выходная мощность: 90 кВт
• Номинальный выходной ток: 176 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Тип преобразования: непосредственный (AC–AC) - без промежуточного постоянного тока
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды; требуется установка в закрытом щите
• Поддержка протокола MODBUS RTU - возможность интеграции в автоматизированные системы контроля
• Наличие встроенного блока управления - позволяет задавать алгоритмы работы без внешнего ПЛК

Совместимость и монтаж

Преобразователь частоты ONI A650-33E90TM рассчитан на подключение к трёхфазным двигателям с номинальным током до 176 А. Для монтажа необходима установка в электрощитовой комнате с температурой от –10C до +50C и уровнем влажности до 90% без конденсации. Клеммы для подключения силовых проводов и управления расположены сбоку - обеспечивают удобный доступ при горизонтальной установке. Обязательно соблюдать рекомендованную длину кабелей между преобразователем и двигателем (не более 100 м без фильтра). Подключать заземление через отдельный контакт - обязательно для безопасности.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания пыли и влаги - поэтому установка вне герметичных корпусов недопустима. Автоматические функции защиты: перегрузка по току, перегрев, потеря фазы, короткое замыкание на выходе.

Преимущества

• Встроенный каскадный контроллер насосов - управление до нескольких насосов из одного устройства, снижает затраты на ПЛК
• Специализированные насосные функции: автоматический режим “один работает, другие в резерве”, гидравлический профиль давления, антиблокировка
• Энергоэффективность: оптимизация потребления под реальную нагрузку, снижение расходов на электроэнергию до 40%
• MODBUS - легко интегрируется в SCADA и DCS системы
• Расширенный мощностной ряд линейки A650 - возможность масштабирования проекта до 450 кВт без изменения подхода к управлению

Ограничения применения

• Не предназначен для установки в открытых помещениях, на улице или в сырых средах - IP20 не обеспечивает защиту от пыли и брызг
• Не подходит для управления однофазными двигателями или двигателями меньшей мощности без адаптации параметров
• Требуется принудительное охлаждение при длительной работе на 100% нагрузке выше +40C окружающей среды
• Не имеет встроенного фильтра гармоник - при использовании в чувствительных сетях возможна необходимость внешней фильтрации

Примеры использования

• Управление группой насосов в системе водоснабжения многоквартирного дома - один преобразователь регулирует 3–5 насосов в зависимости от спроса
• Вентиляция в цеху с изменяемой производительностью - частота меняется в зависимости от уровня CO₂
• Компрессорная установка с пиковыми нагрузками - плавный запуск снижает ударные токи в сети
• Конвейерная линия с переменной скоростью перемещения изделий

Практические советы

• Перед первым запуском проверьте соответствие параметров двигателя (номинальный ток, число пар полюсов) настройкам преобразователя - неверные данные вызывают перегрузку
• Используйте экранированные кабели для сигнальных линий и заземлите экран с двух сторон - минимизирует помехи при работе с MODBUS
• При установке в шкафу оставьте свободное пространство сверху и снизу не менее 100 мм для воздушного охлаждения
• Настройка каскадного управления насосами требует последовательного выбора главного и резервных насосов - используйте руководство пользователя для правильной нумерации
• Для долгой службы периодически проверяйте состояние радиаторов и вентиляторов - скопление пыли внутри шкафа снижает теплоотдачу
