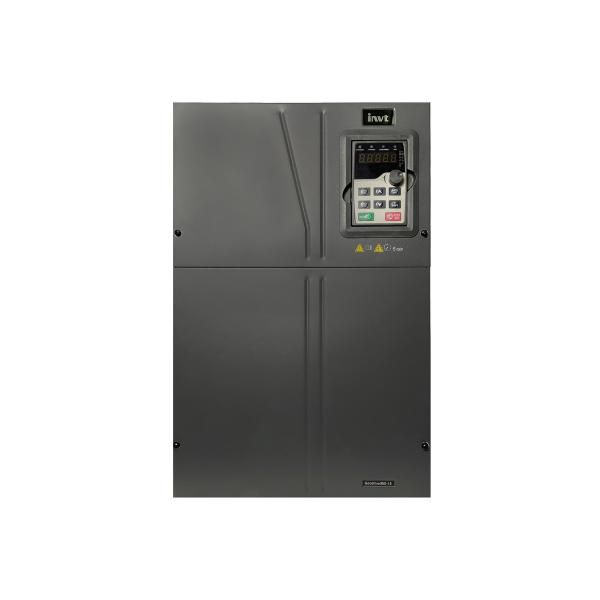

Преобразователь частоты GD350-19-090G-4-B Crane 90кВт 380В INVT 90001-03470

Преобразователь частоты GD350-19-090G-4-B 90 кВт 380 В INVT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь частоты обеспечивает стабильную работу оборудования при изменяющихся нагрузках, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты GD350-19-090G-4-B 90 кВт 380 В INVT используется для управления двигателями мощностью до 90 кВт в сетях переменного тока 380 В. Он применяется там, где требуется плавный запуск, точная настройка скорости или экономичная работа под переменной нагрузкой. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с постоянным или циклическим режимом работы.

Технические характеристики

• Мощность: 90 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: 0–400 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты: IP20 (для установки внутри шкафа)
• Работа при температуре: от –10 °C до +50 °C
• Перегрузочная способность: 120 % на 60 секунд

Совместимость и монтаж

Преобразователь частоты GD350-19-090G-4-B 90 кВт 380 В INVT совместим с большинством трёхфазных асинхронных двигателей стандартного исполнения. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией — устройство не имеет внешней защиты от пыли и влаги. Клеммы для подключения питания и двигателя расположены снизу и сбоку корпуса. Обязательно соблюдайте полярность фаз и используйте автоматические выключатели и контакторы по рекомендациям производителя. Массовое заземление обязательно.

Безопасность и стандарты

Преобразователь частоты GD350-19-090G-4-B 90 кВт 380 В INVT соответствует требованиям международных норм EMC и безопасности IEC/EN 61800-5-1. Устройство защищено от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжений. Автоматическое отключение происходит при аварийных ситуациях.

Преимущества

• Высокая эффективность благодаря векторному управлению — точная передача момента даже на малых оборотах
• Энергосбережение до 30–50 % по сравнению с механическими методами регулирования
• Гладкий пуск без ударных нагрузок на двигатель и приводную систему
• Интегрированные функции: автоматический подбор параметров, PID-регулятор, многоступенчатая скорость
• Простой интерфейс управления через кнопки на лицевой панели

Ограничения применения

• Не предназначен для работы вне закрытого электрошкафа — степень защиты IP20 исключает использование в сырых, пыльных или открытых условиях
• Не подходит для однофазных сетей — требует стабильного трёхфазного напряжения 380 В ±10 %
• Не рассчитан на длительную работу выше 90 кВт — превышение мощности вызывает перегрев и отказ
• Требуется предварительная настройка параметров под тип двигателя; заводские настройки не всегда оптимальны

Примеры использования

• Водонагревательные системы — регулирование скорости насосов в зависимости от температуры
• Производственные линии — плавное ускорение и замедление конвейеров
• Компрессорные станции — поддержание давления воздуха с минимальными колебаниями
• Вентиляционные установки — адаптация мощности вентиляторов к потребностям помещения

Практические советы

• Выбирайте кабель сечением, соответствующим току двигателя — для 90 кВт обычно требуется медный кабель 25–35 мм²
• Устанавливайте входной реактор, если питание сети нестабильно или есть высокие помехи
• Настройте параметры двигателя вручную: номинальный ток, число пар полюсов, номинальная частота — это повысит точность управления
• Проверьте вентиляцию шкафа: температура внутри должна оставаться ниже 40 °C
• При первом запуске используйте тестовый режим с низкой частотой — наблюдайте за током и вибрациями
