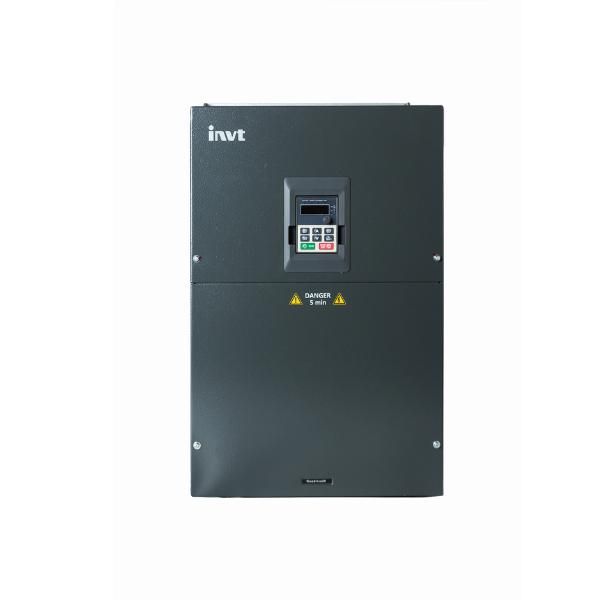

Преобразователь частоты GD20-090G-4 90кВт 380В INVT 90001-01479

Преобразователь частоты 90 кВт 380В GD20-090G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность, особенно там, где требуется изменение нагрузки - например, на насосах, вентиляторах или конвейерах.

Назначение и область применения

Преобразователь частоты 90 кВт 380В GD20-090G-4 INVT используется для управления работой электродвигателей переменного тока, позволяя плавно менять частоту питания и, соответственно, скорость вращения ротора. Применяется в системах автоматизации: воздушные и водяные насосы, вентиляционные установки, конвейеры, компрессоры, подъёмники и другие механизмы с переменной нагрузкой.

Технические характеристики

• Мощность: 90 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 500 Гц (регулируемая)
• Рабочий ток: около 170 А (номинальный выходной ток)
• Управление: V/F и векторное управление без датчика
• Степень защиты корпуса: IP20 (для внутренней установки)
• Интерфейсы: аналоговые входы/выходы, дискретные входы, RS-485 для связи с PLC

Совместимость и монтаж

Преобразователь частоты 90 кВт 380В GD20-090G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 90 кВт. Для подключения требуются силовые кабели сечением не менее 35 мм2 (медь) для фаз и заземления. Монтаж выполняется на вертикальной поверхности в закрытом щите с принудительной вентиляцией. Обязательно соблюдать минимальные расстояния до других устройств - не менее 100 мм с боков и сверху для теплоотвода. Подключение к сети - через автоматический выключатель с характеристикой D и предохранителем типа gG.

Безопасность и стандарты

Преобразователь частоты 90 кВт 380В GD20-090G-4 INVT соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Устройство имеет сертификат CE. Не допускается работа при температуре выше +40 C или в среде с высокой запылённостью - из-за ограниченной степени защиты IP20.

Преимущества

• Энергосбережение за счёт адаптивного режима работы - двигатель потребляет энергию только под нужную нагрузку.
• Гладкий пуск без ударных токов - снижает механический износ оборудования.
• Поддержка нескольких алгоритмов управления - позволяет оптимизировать работу под тип двигателя и задачу.
• Простая настройка через кнопки на лицевой панели и интерфейс RS-485.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита.
• Запрещено использование вне помещений или в условиях повышенной влажности - степень защиты IP20 не защищает от воды и пыли.
• Не рекомендован для длительной работы ниже 10 % от номинала без активного охлаждения - возможен перегрев.
• Требуется обязательное заземление и фильтрация помех на входе - иначе возможна нестабильная работа.

Примеры использования

• Водяной насос в системе центрального отопления - преобразователь снижает обороты ночью, экономя электроэнергию.
• Конвейер на пищевом производстве - плавный старт и остановка исключают повреждение упаковки.
• Вентилятор в промышленной печи - регулирование скорости по температурному сигналу от термодатчика.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность вызывает вращение двигателя в обратную сторону.
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать перегрузку по току.
• Используйте входной реактор, если питание от длинного кабеля или слабой сети - это снизит импульсные помехи.
• Обновляйте прошивку через USB-RS485 - INVT периодически выпускает улучшения для стабильности работы.
• При использовании в многодвигательных системах - убедитесь, что суммарная мощность всех двигателей не превышает 90 кВт.
